STENMKII枪械配套桶套结构三维设计

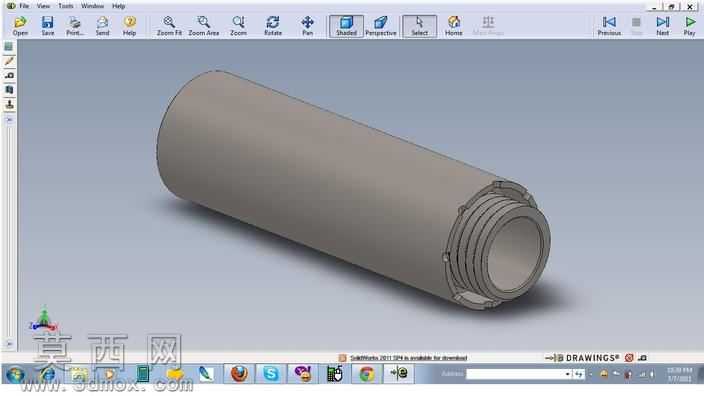

本作品为STENMKII配套桶套的三维参数化建模成果，建模阶段依托三维机械设计软件完成全流程结构搭建，首先以回转体特征为基础构建桶套的主体圆筒基体，通过拉伸、旋转等基础特征命令确定整体外轮廓与内孔的基础尺寸，保证主体筒壁厚度均匀一致，满足构件的基础强度与装配空间需求。针对桶套端部的连接结构，建模时采用螺旋线扫描切除的方式生成多道连续外螺纹特征，精准还原螺纹的牙型角、螺距与啮合长度，同时在螺纹根部设计环形定位止口，确保装配时能够与对应对接构件实现精准轴向定位，避免装配错位。在端部细节处理上，通过拉伸切除、倒角命令构建周向均匀分布的卡扣卡槽结构，对卡槽的棱边做0.2mm的圆角过渡处理，既消除建模过程中的尖锐棱角，也还原实际构件的工艺倒角特征，避免应力集中问题。材质与渲染阶段，为模型赋予哑光金属材质，调整材质的粗糙度、金属度参数还原钢制构件的哑光磨砂质感，通过软件内置的渲染环境添加柔和的环境光与定向光源，突出筒身的圆柱曲面光影过渡效果，同时清晰展现端部螺纹、卡槽的细节结构，让整体模型的视觉呈现贴近实际机加工零件的真实质感。结构设计层面，整体采用等壁厚圆筒构型，在保证内部容纳空间充足的前提下尽可能控制构件整体重量，端部的螺纹连接与卡扣组合结构，既能够保证连接后的结构紧固性，也可实现快速拆装操作，筒身外表面做光滑圆柱面处理，无多余凸起结构，适配枪械配件的握持与装配使用需求。建模过程中对所有特征做全参数化关联，任意尺寸参数修改后可同步更新整体模型，方便后续根据实际装配需求调整筒身长度、壁厚、螺纹规格等参数，为后续的工程图导出、实物加工试制提供完整的三维数据支撑，模型的所有配合尺寸均经过公差校验，确保与对应STENMKII构件的装配匹配度符合设计要求。
