适配3英寸排气系统的汽车消声器结构设计

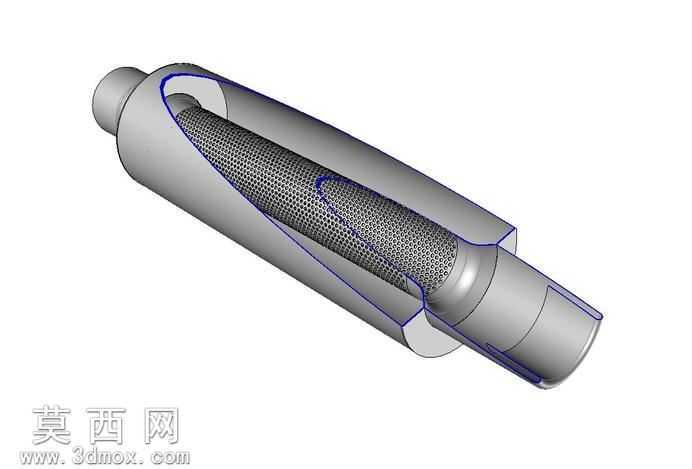

本模型为适配3英寸排气系统的汽车消声器三维设计，建模过程中采用半剖视的展示形式，清晰呈现消声器内部与外部的完整结构，便于直观理解消声工作原理。建模阶段首先完成外部壳体的曲面构建，采用不锈钢钣金折弯成型的逻辑还原筒体结构，两端的连接端管做了适配标准排气管道的接口尺寸设计，保证与排气系统的装配兼容性。内部消声核心采用穿孔网筒结构，建模时精准还原网面的密集穿孔排布，穿孔的孔径、排布密度均参考实际消声性能需求设定，穿孔结构可在排气气流通过时，通过气流在孔洞间的摩擦、折返消耗声能，实现排气降噪的核心功能。材质设定上，所有部件均匹配不锈钢材质属性，外部壳体赋予哑光不锈钢金属质感，内部穿孔网筒做了细微的金属肌理区分，端管部分还原焊接后的接缝细节，所有焊接位置均按照实际钣金焊接工艺做了结构处理，还原真实生产中的焊接装配逻辑。结构设计上，内部消声芯体与外部壳体采用同轴装配结构，保证排气气流可顺畅从入口端进入，经过穿孔消声段后从出口端排出，避免出现气流阻滞影响排气效率的问题。设计思路围绕老萨博900涡轮车型的排气升级需求展开，在保证消声效果的同时，兼顾排气通畅性，适配涡轮增压车型的大流量排气需求，所有不锈钢管件均采用钣金除料、折弯成型的工艺逻辑设计，无多余复杂结构，具备实际生产加工的可行性，半剖的建模展示方式也可用于汽修教学、排气系统改装参考等场景，清晰展现抗性与阻性复合消声结构的布局逻辑，帮助理解消声器如何在不影响排气动力输出的前提下，有效降低排气噪音。
