带自动铅笔结构的绘图圆规三维设计

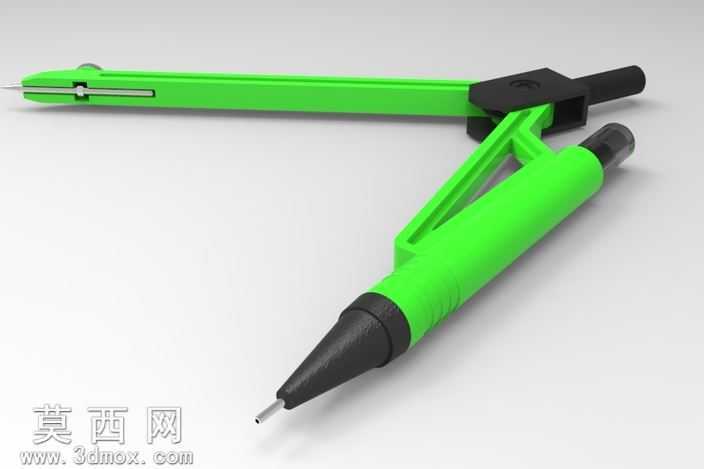

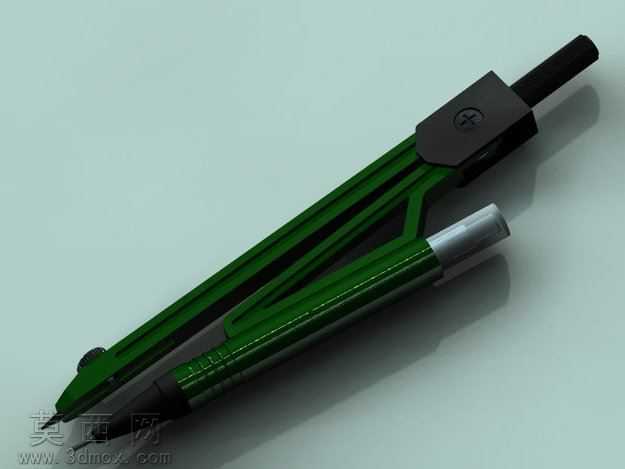

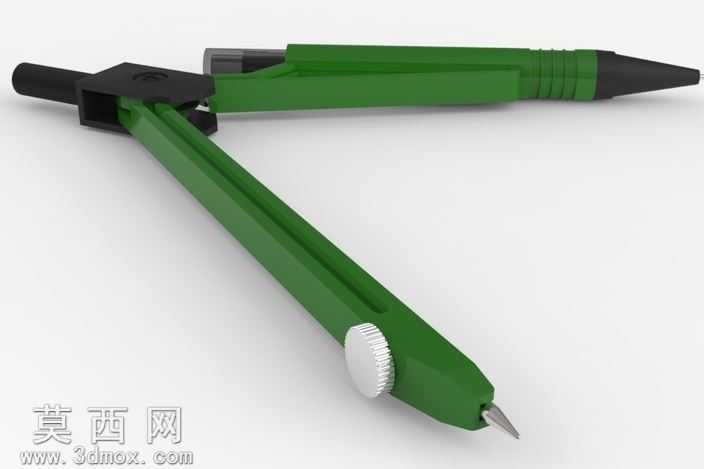

本作品为集成自动铅笔功能的绘图圆规三维建模成果，建模过程围绕日常绘图使用的实际需求展开，首先完成整体结构的比例规划，确定圆规两支支脚的开合角度范围、转轴位置的尺寸参数，保证常规绘图场景下可覆盖常用的圆径绘制区间。建模阶段优先搭建主体骨架结构，先完成顶部转轴连接座的特征构建，对转轴处的限位卡扣、防滑调节旋钮做精细化建模，还原旋钮表面的防滑纹理细节，保证开合调节时的阻尼感结构逻辑合理。针对集成自动铅笔的支脚，完整还原自动铅笔的内部结构逻辑，包括笔身的笔芯存储腔、按动出芯机构、笔尖处的金属护芯管结构，笔身表面做防滑握胶的纹理特征处理，还原真实自动铅笔的握持触感设计；另一支脚为定位针脚，对针尖的锥度、脚身的加强筋结构做准确建模，保证定位时的结构稳定性，两支脚的连接臂做轻量化的镂空加强结构设计，既减轻整体重量又保证结构强度，避免开合使用时出现结构形变。材质渲染阶段，对不同部件做差异化材质分配：主体支脚部分采用哑光绿色工程塑料材质，调整材质的粗糙度参数还原塑料表面的细腻磨砂质感；转轴连接座、调节旋钮采用黑色哑光硬质塑料材质，旋钮表面的防滑纹理处做细微的材质明暗变化，突出纹理的立体感；自动铅笔的按动头采用白色哑光塑料材质，笔尖护芯管、定位针尖采用抛光金属材质，调整金属材质的反射参数，还原金属部件的光泽质感；笔身的防滑握胶采用半哑光软胶材质，适当降低材质硬度参数，还原软胶的视觉触感。场景渲染采用柔和的漫反射光照，在浅灰色背景上投射柔和的阴影，突出圆规的整体结构轮廓与各部件的材质差异，同时对支脚开合的活动结构做运动干涉检查，验证转轴转动、铅笔出芯等动作的结构合理性，确保模型各部件的装配关系符合真实产品的生产逻辑，整体设计兼顾日常绘图的实用性与结构的美观性，还原了日常文具的精巧结构设计。
