凯利24V直流高功率电机控制器三维设计

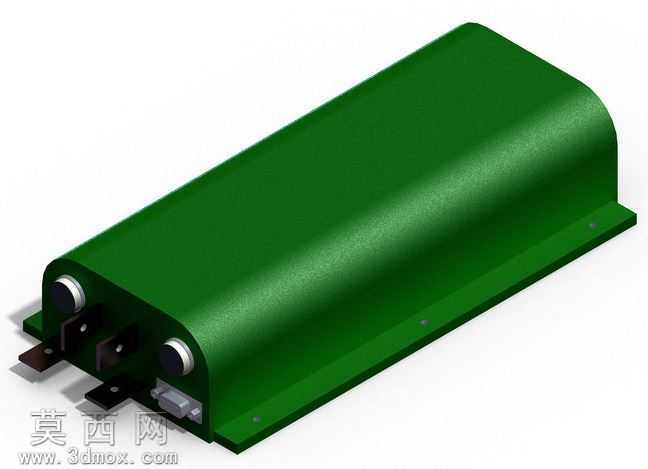

本作品为24V直流高功率电机控制器的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先基于控制器的功能定位与安装需求，确定整体长条形带圆弧顶的壳体造型，壳体底部设计带安装孔的固定法兰边，可适配电动车、工控设备的安装工位，保证安装后的结构稳定性。建模过程中对壳体的曲面过渡做了精细化处理，顶部圆弧面与侧面直壁采用G2连续过渡，避免出现棱角突兀的问题，同时兼顾外壳的防护性能与外观质感。接口部分的建模严格遵循电气连接的尺寸规范，前端预留大电流接线端子的安装位，端子旁设置信号接插件的安装槽，接口周边设计凸起的防护挡边，可降低接线处受外力拉扯损坏的风险，同时在壳体侧面预留散热辅助结构的安装位，匹配高功率工况下的散热需求。材质渲染阶段，壳体主体采用磨砂质感的深绿色工程塑料材质，还原工业控制器常用的外壳材质表现，金属接线端子赋予镀锌金属材质，呈现哑光银白的金属质感，接插件部分采用深灰色硬质塑料材质，不同材质的光影参数经过反复调试，渲染输出的效果图可清晰区分各部件的材质差异，结构层次分明。设计思路上围绕10Hp蝙蝠电机的驱动需求展开，内部腔体预留足够的功率元件、控制电路板的安装空间，壳体壁厚按照工程塑料注塑工艺要求设置均匀厚度，避免出现壁厚不均导致的注塑缺陷，安装孔位的位置与尺寸经过适配性校验，可直接匹配对应功率电机的安装布局，整体结构在满足电气功能实现的前提下，尽可能压缩外形体积，兼顾紧凑性与实用性，可直接用于产品结构验证、安装适配模拟以及生产前的工艺校核工作。
