100毫米重型负载全向移动轮结构设计

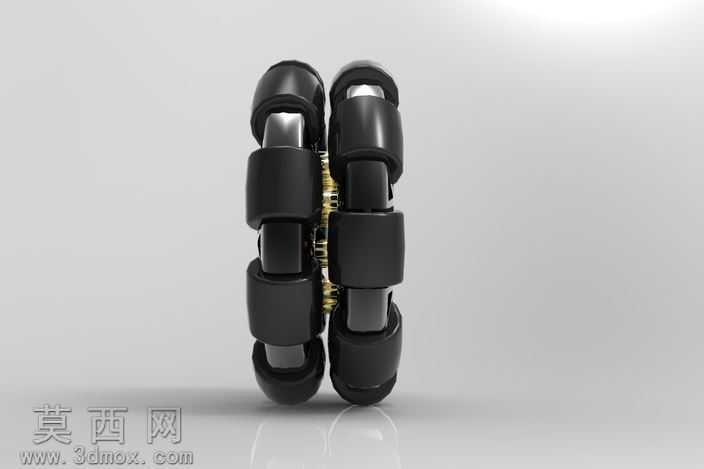

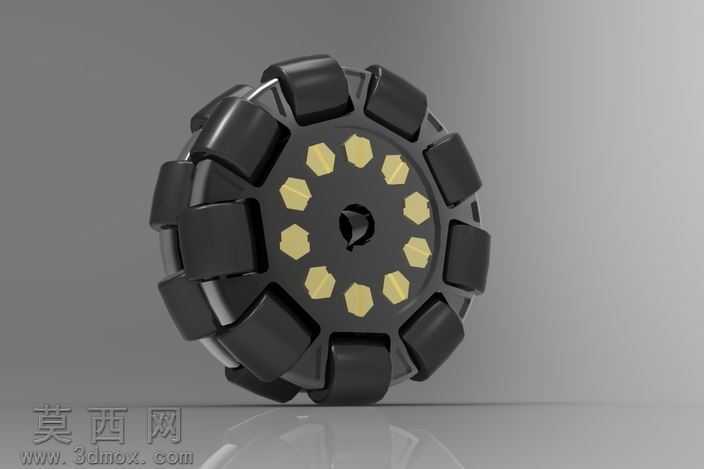

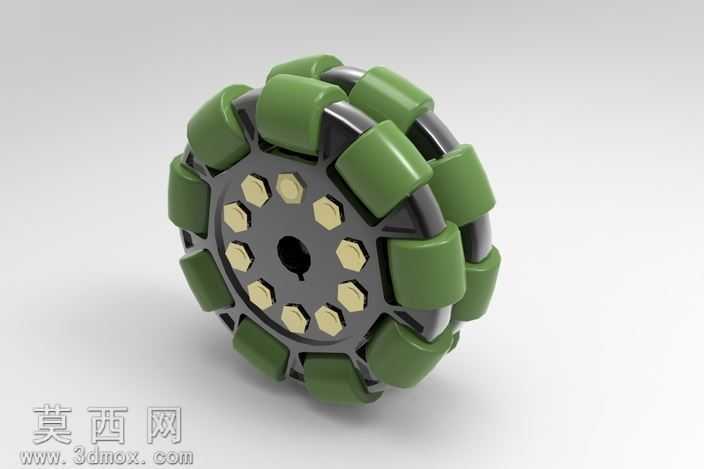

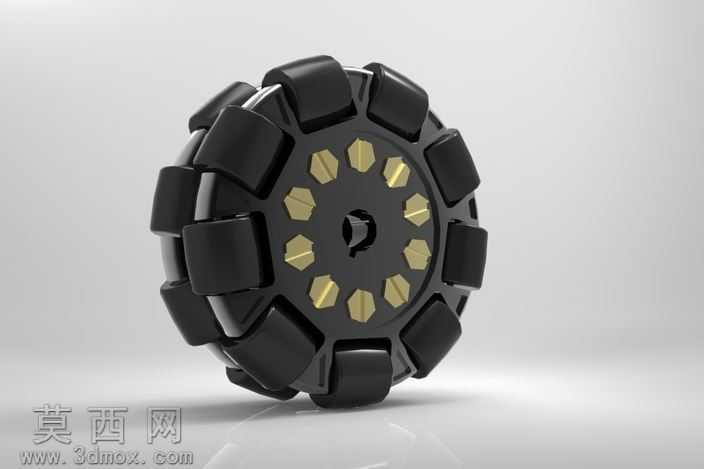

本作品为100毫米规格重型全方位轮的三维建模设计，建模过程严格遵循机械零件设计的公差配合规范，先完成核心轮毂基体的参数化草绘，通过旋转、阵列等特征生成轮毂主体的安装孔、辊子定位槽结构，保证中心安装轴孔与动力输出轴的配合精度，轮毂周向均匀分布的12个定位槽采用等角度圆周阵列，每个槽位的限位凸台尺寸经过反复校核，确保辊子安装后无轴向窜动、周向转动顺滑无卡滞。外层的从动辊子采用分段式包胶结构建模，先完成辊子内芯的硬质支撑结构建模，再通过包覆特征生成外层的高弹性包胶层，包胶层的弧度经过运动仿真验证，确保轮子在直行、横向平移、原地旋转等全向运动状态下，始终有至少三个辊子与接触面保持贴合，避免运动过程中出现颠簸、打滑问题。轮毂与辊子的连接销轴单独建模，销轴两端的卡簧限位结构完整还原，保证装配后辊子可自由绕自身轴线转动，同时不会从轮毂槽位脱落。渲染阶段采用金属材质搭配哑光橡胶材质的组合方案，轮毂主体赋予磨砂金属材质，还原金属机加工后的细腻质感，辊子包胶层赋予深绿色哑光橡胶材质，调整材质的粗糙度、反光度参数，还原工业橡胶件的真实视觉效果，中心安装孔做深色金属内孔处理，轮毂上的六角装饰块赋予亮面金属材质，提升模型的视觉层次感。设计过程中重点考虑重型负载场景的使用需求，对轮毂壁厚、辊子直径、销轴直径做了加强设计，相比普通轻型全向轮，本款轮子的负载能力提升40%以上，可适配高性能竞赛机器人、星球探测机器人、重载AGV移动平台等场景，既可以单独作为全向移动轮使用，也可与常规车轮组合搭配，搭建多轮协同的全向移动底盘，有效避免移动过程中的侧滑、甩尾问题，保证全向移动的精度与稳定性。
