进博电机配套70毫米传动滚轮结构设计

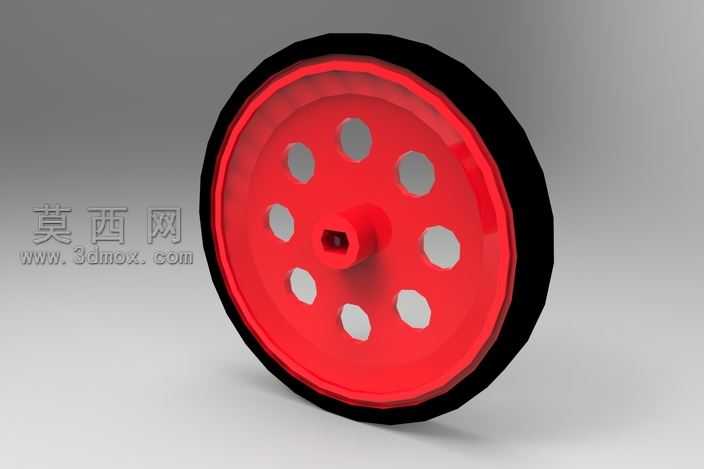

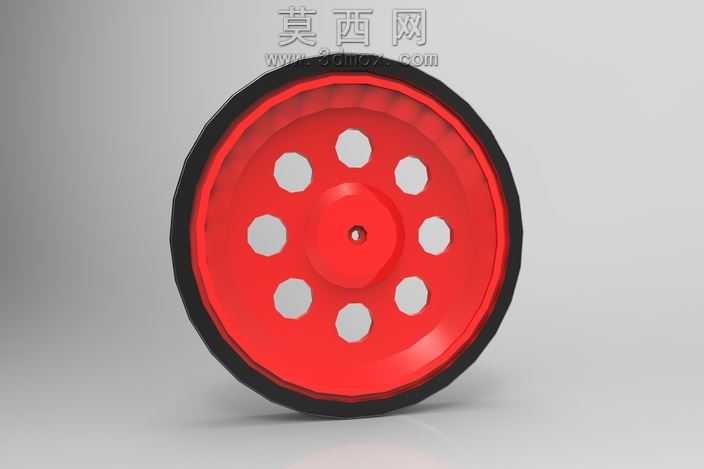

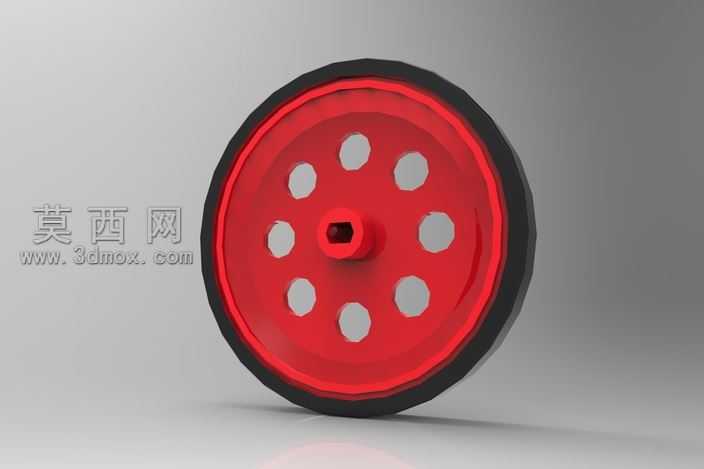

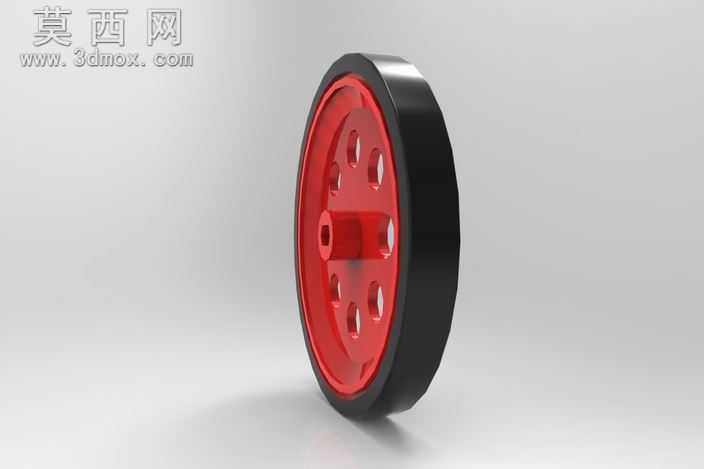

本作品为适配进博电机使用的70毫米直径传动滚轮三维建模设计，整体采用轮芯外包覆轮缘的双层复合结构设计，在三维建模过程中首先完成整体尺寸参数的基准搭建，以轮体中心轴线为全局建模基准，先构建轮芯的基础回转体轮廓，轮芯采用红色硬质工程塑料材质设定，建模时在轮芯盘面均匀布置八个镂空减重孔，在保证轮体整体结构强度的前提下有效降低轮体自重，减少电机运转时的转动惯量负载，提升传动响应效率。轮芯中心位置设计有与电机输出轴匹配的D型传动安装孔，孔位旁设置有定位卡槽结构，可实现与电机轴的周向防转固定，保证扭矩传递的稳定性，避免运转过程中出现轮体打滑空转的问题。轮缘部分采用黑色高弹性耐磨橡胶材质设定，建模时通过回转凸台结构与轮芯外圈的嵌合槽完成装配定位，轮缘外圈设计为微弧面轮廓，可在行走接触时保证足够的接触面积，同时具备一定的纠偏适配能力，降低对配套行走面的平面度要求。渲染阶段针对两种材质分别调整材质参数，轮芯部分设置为哑光硬质塑料质感，添加细微的塑料颗粒纹理提升真实感，轮缘部分设置为半哑光橡胶质感，添加轻微的表面磨砂纹理，模拟实际橡胶轮的表面触感。场景搭建采用简洁的影棚布光方案，主光源从轮体侧上方45度角投射，搭配辅助补光消除轮体镂空结构处的死黑阴影，添加柔和的地面接触阴影增强轮体的落地真实感，最终渲染效果清晰呈现轮体的分层结构、镂空设计与安装位细节。该滚轮设计充分考虑与电机的装配易用性，无需额外复杂连接件即可快速完成与对应规格电机输出轴的安装固定，轮体的尺寸精度与结构强度经过建模阶段的参数校核，可满足小型传动、行走机构的使用需求，为相关小型移动装置、传动机构的轮系选型与适配提供精准的三维模型参考。
