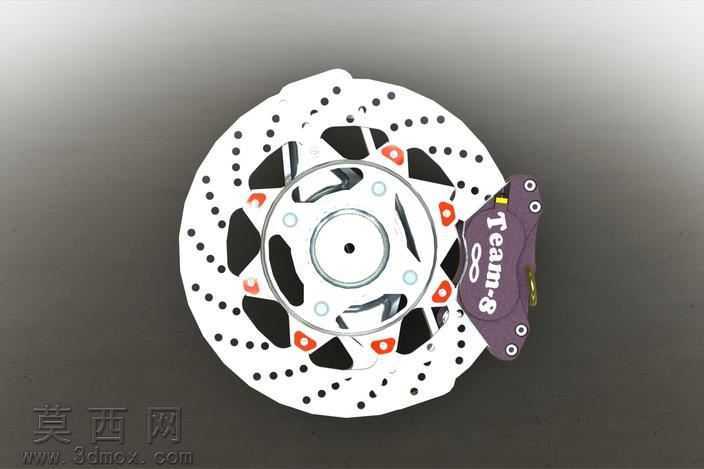

赛车直立式轮毂刹车制动总成结构

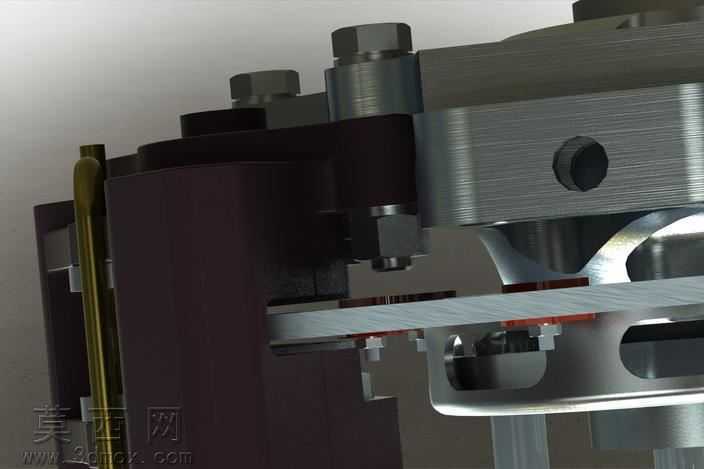

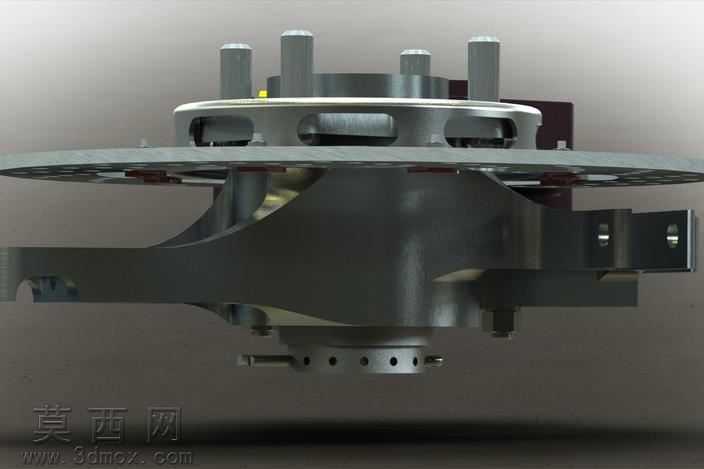

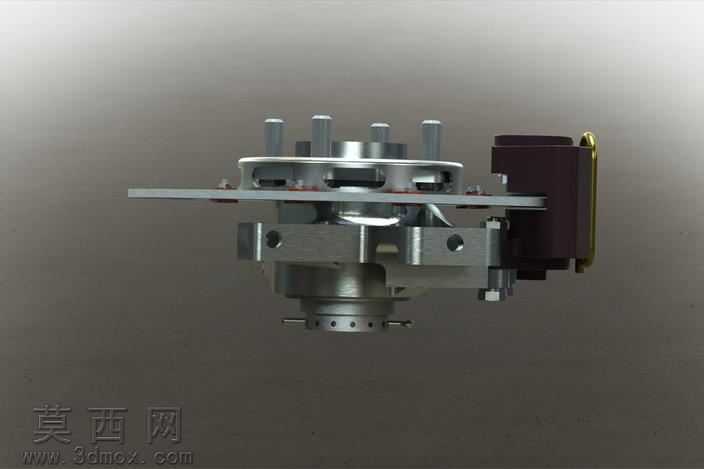

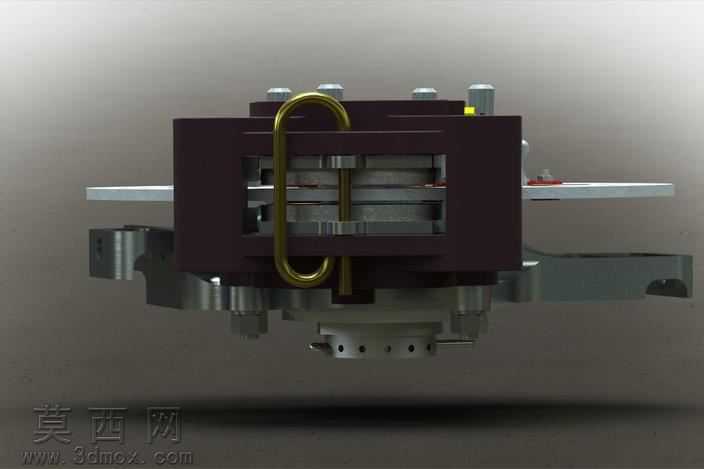

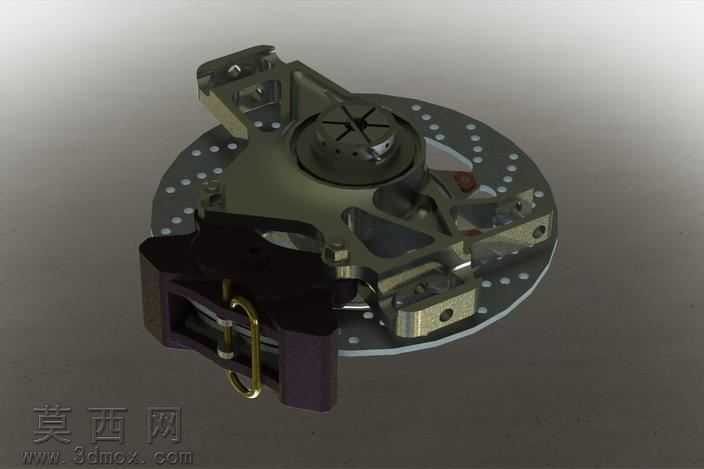

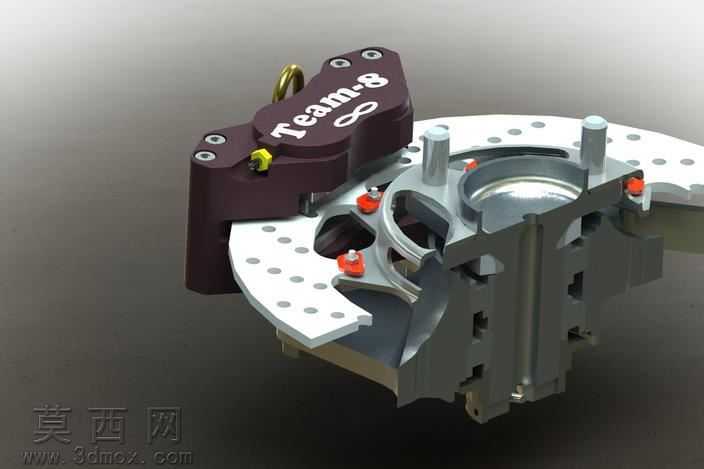

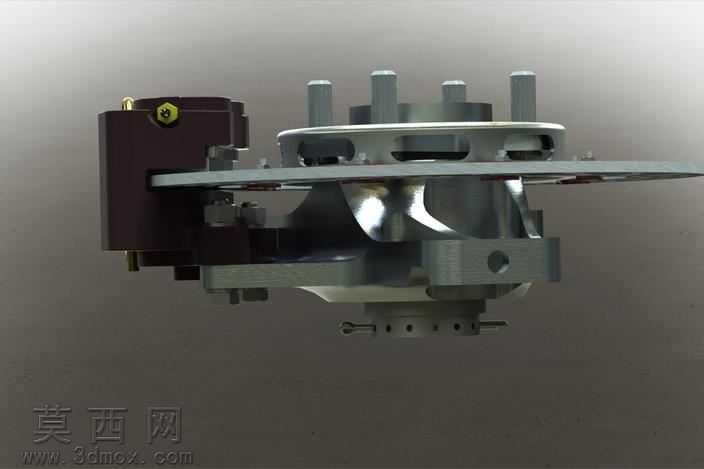

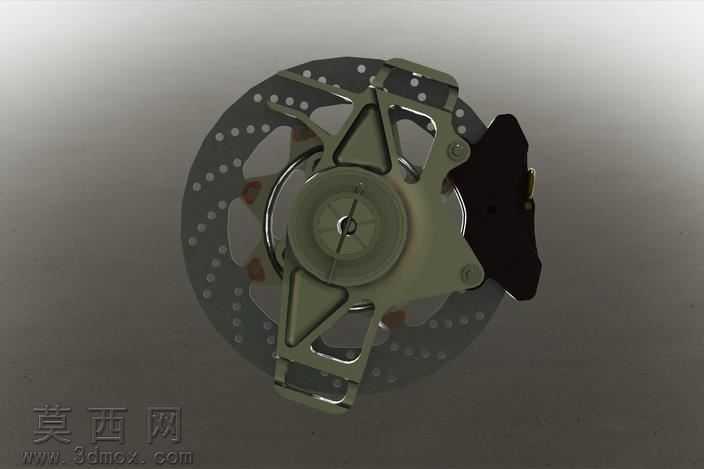

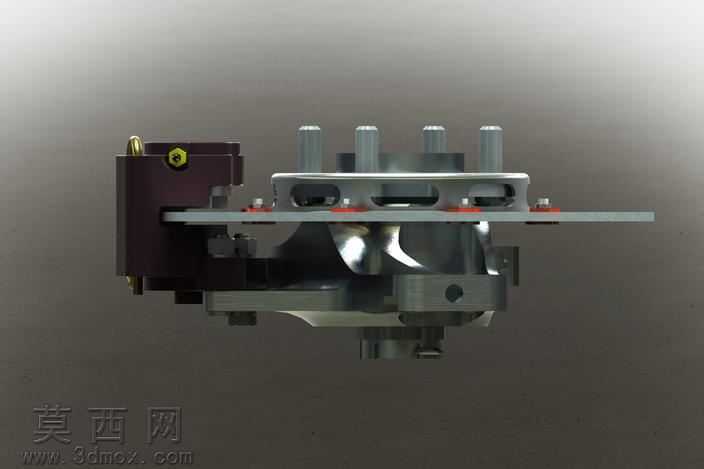

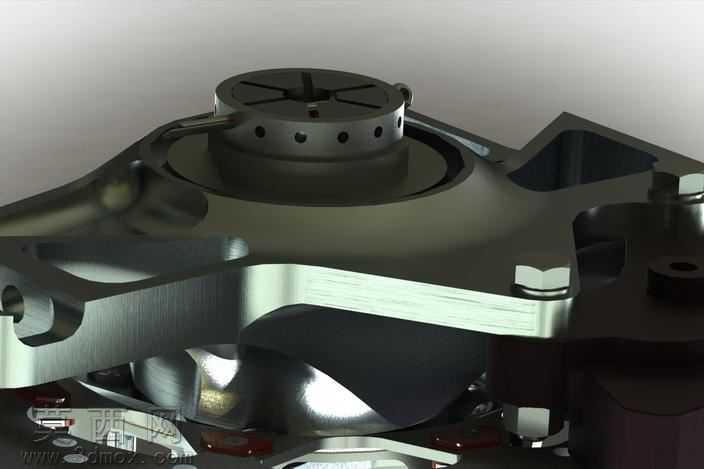

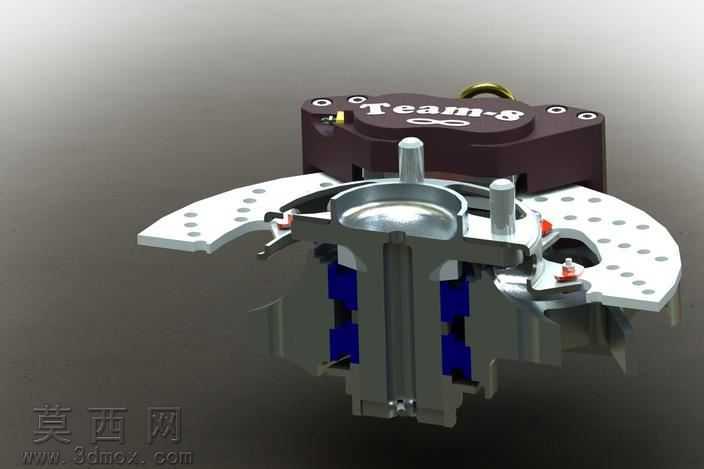

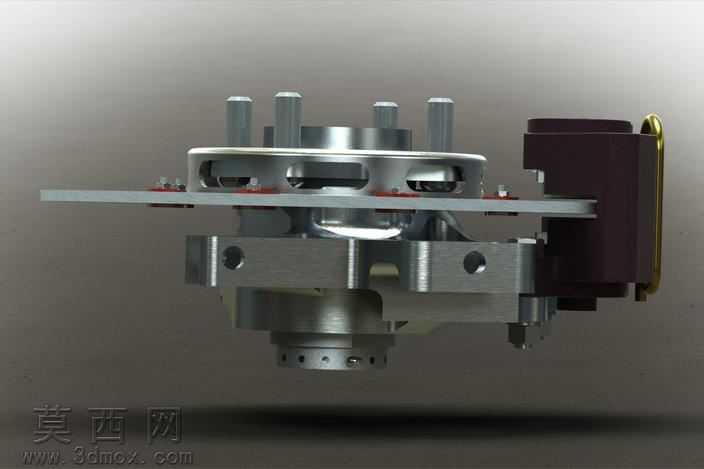

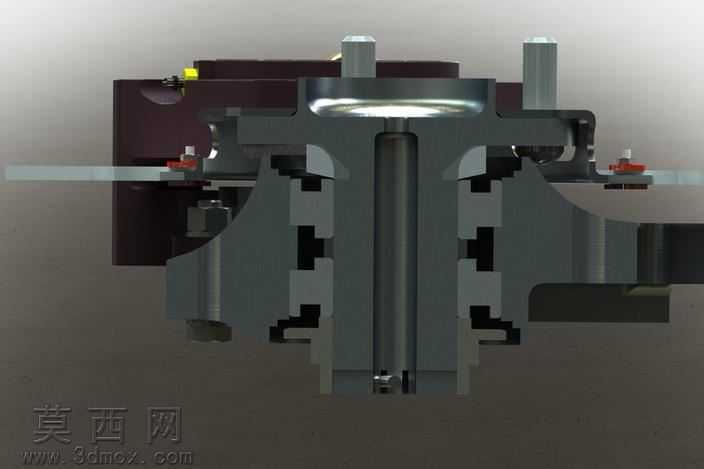

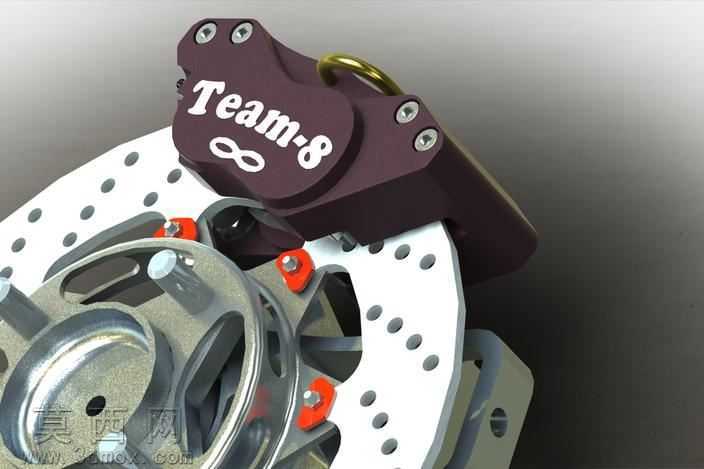

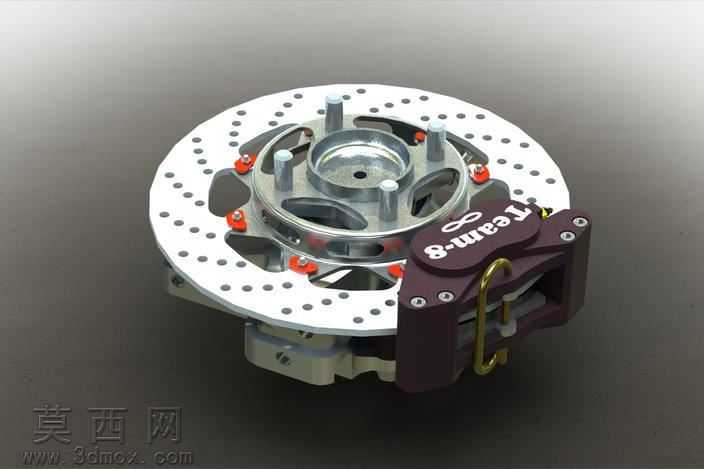

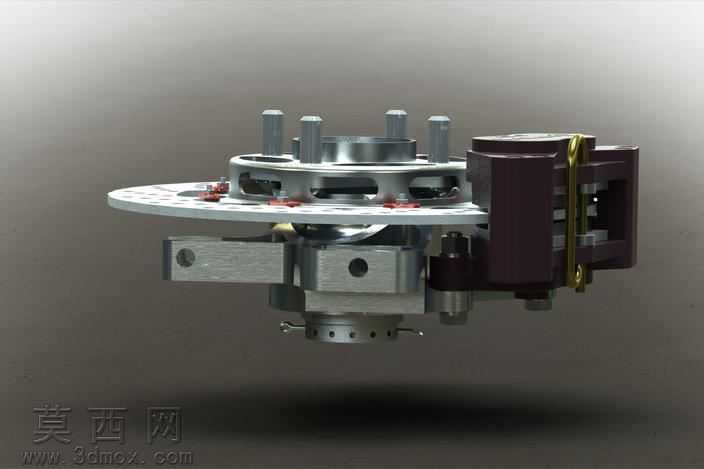

本作品为赛车直立式轮毂刹车制动集成总成，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循赛车轻量化设计准则，对轮毂、刹车盘、集成集线结构、直立安装支座等核心部件进行了等比例还原，各部件间的装配公差、配合间隙均参考专业赛车制动系统的实际装配标准设定，确保模型可直观呈现真实部件的装配逻辑与运动关系。渲染阶段采用金属材质分层赋色方案，刹车盘采用高碳铸铁哑光金属材质，还原制动部件耐磨耐高温的材质特性，轮毂结构采用高强度锻造铝合金半哑光金属材质，通过调整材质粗糙度与金属度参数，呈现锻造铝材细腻的金属肌理与轻量化质感，制动卡钳部件采用硬质阳极氧化金属材质，搭配紧固件的镀锌亮面金属材质，不同材质间通过光影层次形成清晰区分，同时对密封件、集线模块的非金属部件采用工程塑料、橡胶类材质参数，还原非金属部件的哑光质感与弹性特征。结构设计上，整体总成将集线结构、刹车盘、直立安装支座进行高度集成化设计，最大限度压缩总成的轴向与径向尺寸，降低非簧载质量，匹配Wilwood GP320制动钳的安装接口，确保制动卡钳与刹车盘的配合间隙符合制动工况的精度要求，轴承安装位采用阶梯式定位结构，保障轮毂转动过程中的同轴度，减少高速转动下的偏摆量，直立支座的安装孔位采用对称式布局，可适配多款赛车悬架的安装接口，兼顾安装通用性与结构强度。设计过程中优先考量制动系统的散热性能与结构刚性，刹车盘的通风结构、卡钳的安装避让位均经过结构优化，既保障制动过程中热量可快速散出，避免热衰减现象，又通过加强筋布局提升直立支座与轮毂的结构强度，承受制动过程中的大扭矩载荷，各部件的连接紧固件均采用标准件建模，还原真实装配中的螺栓规格、防松结构细节，让整个总成模型既具备结构展示价值，也可作为赛车制动系统设计的参考方案，清晰呈现集成式赛车轮毂制动单元的设计逻辑与结构优势。
