赛车非簧载轮毂制动集成结构

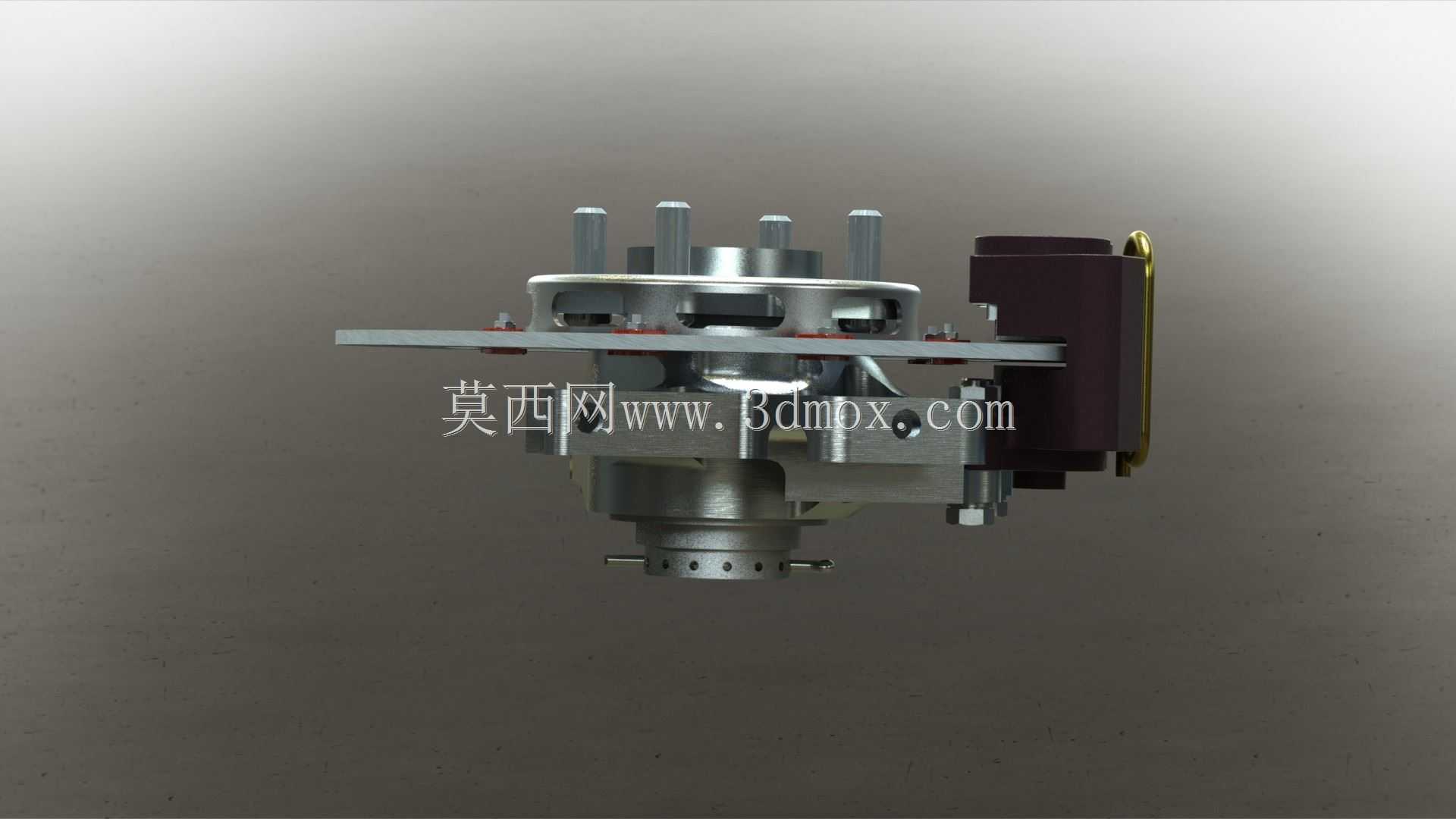

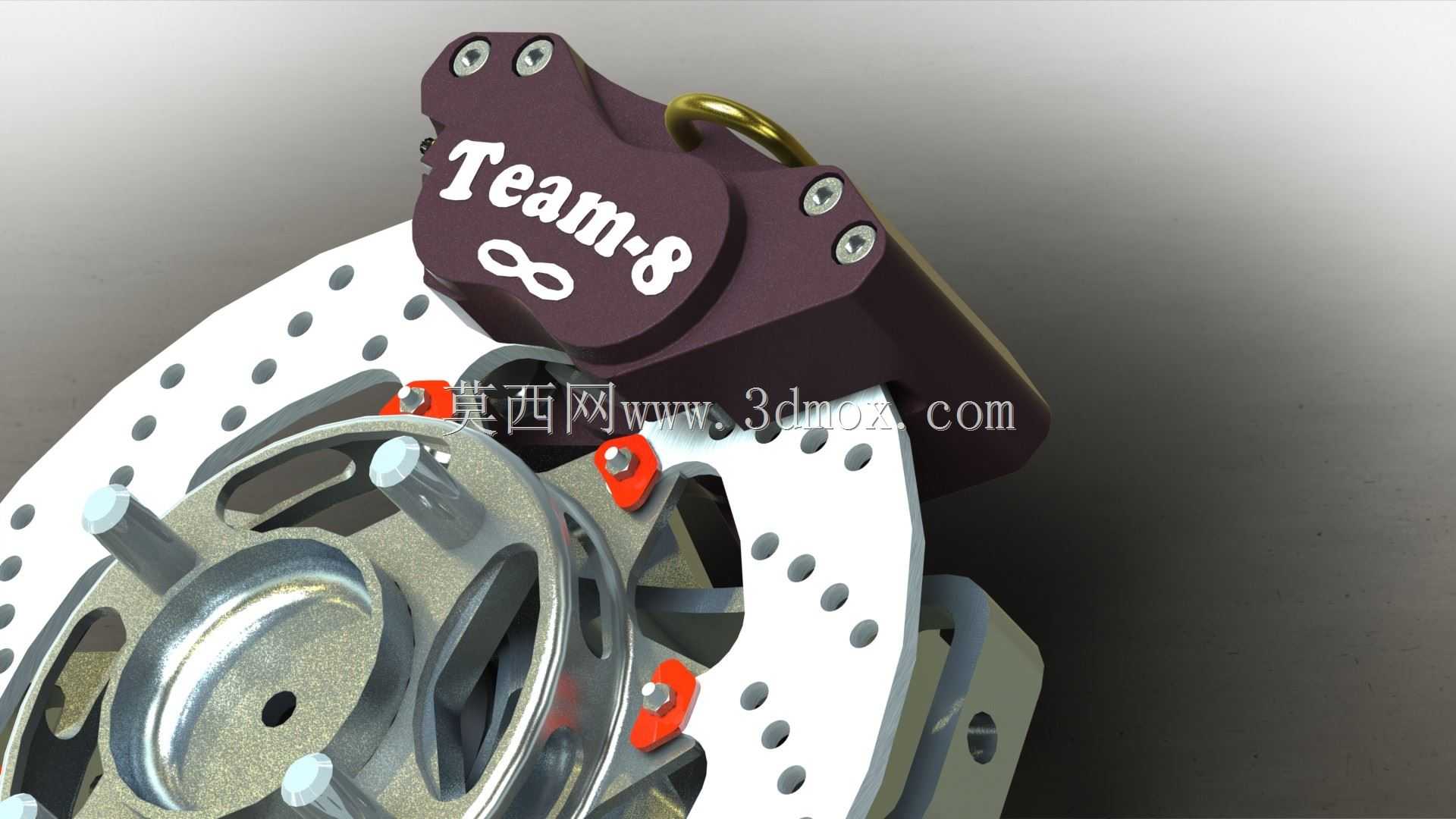

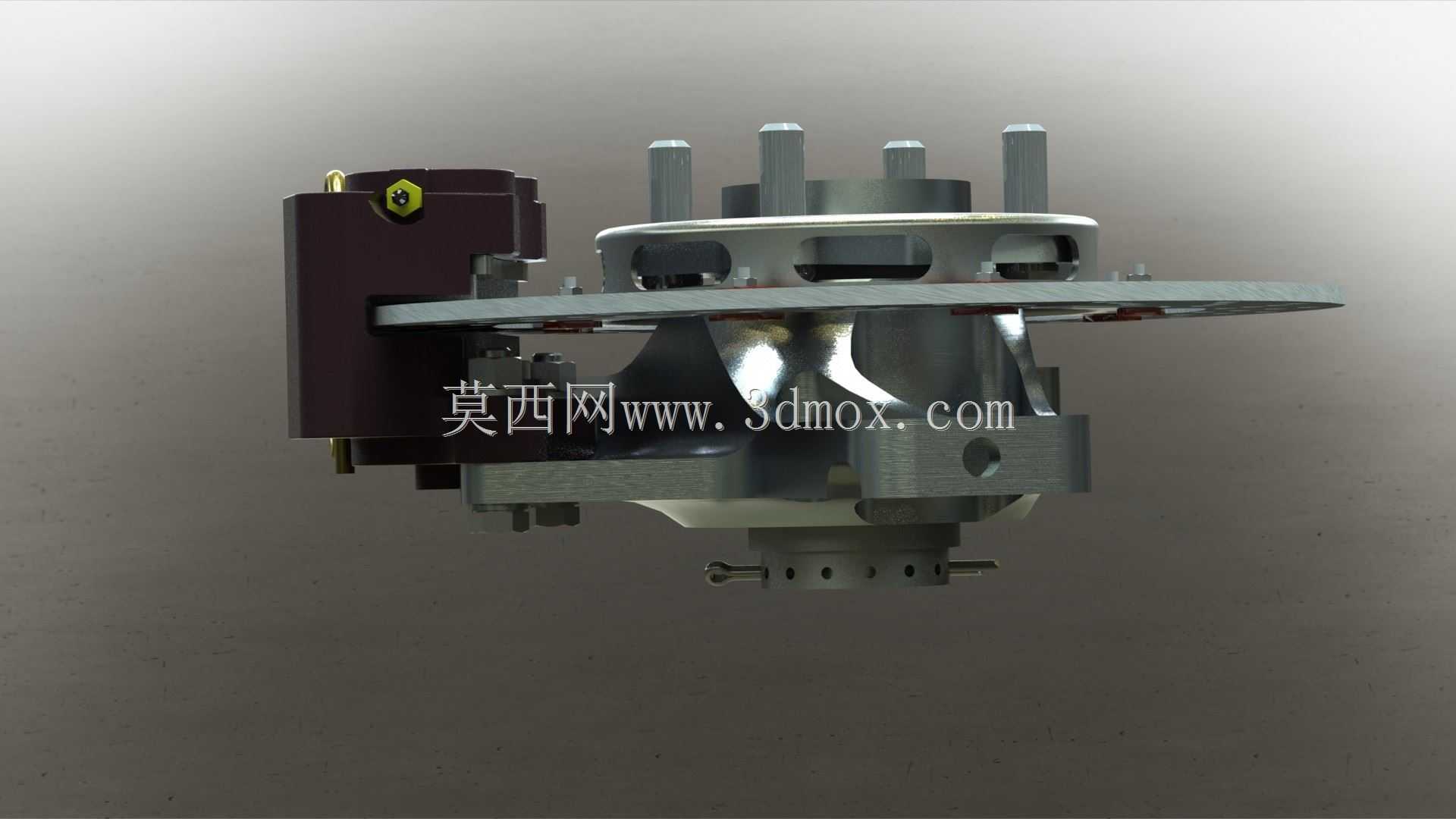

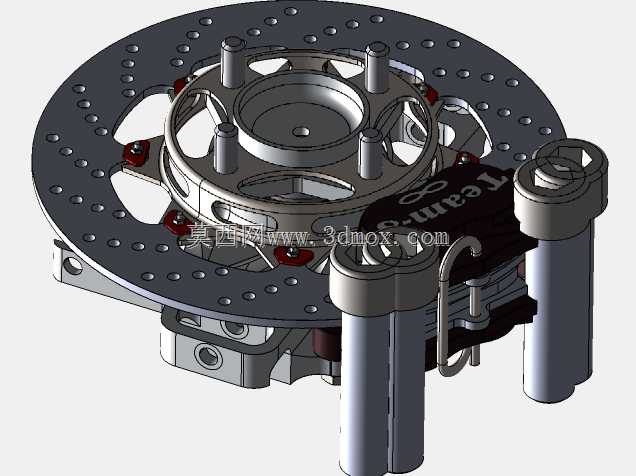

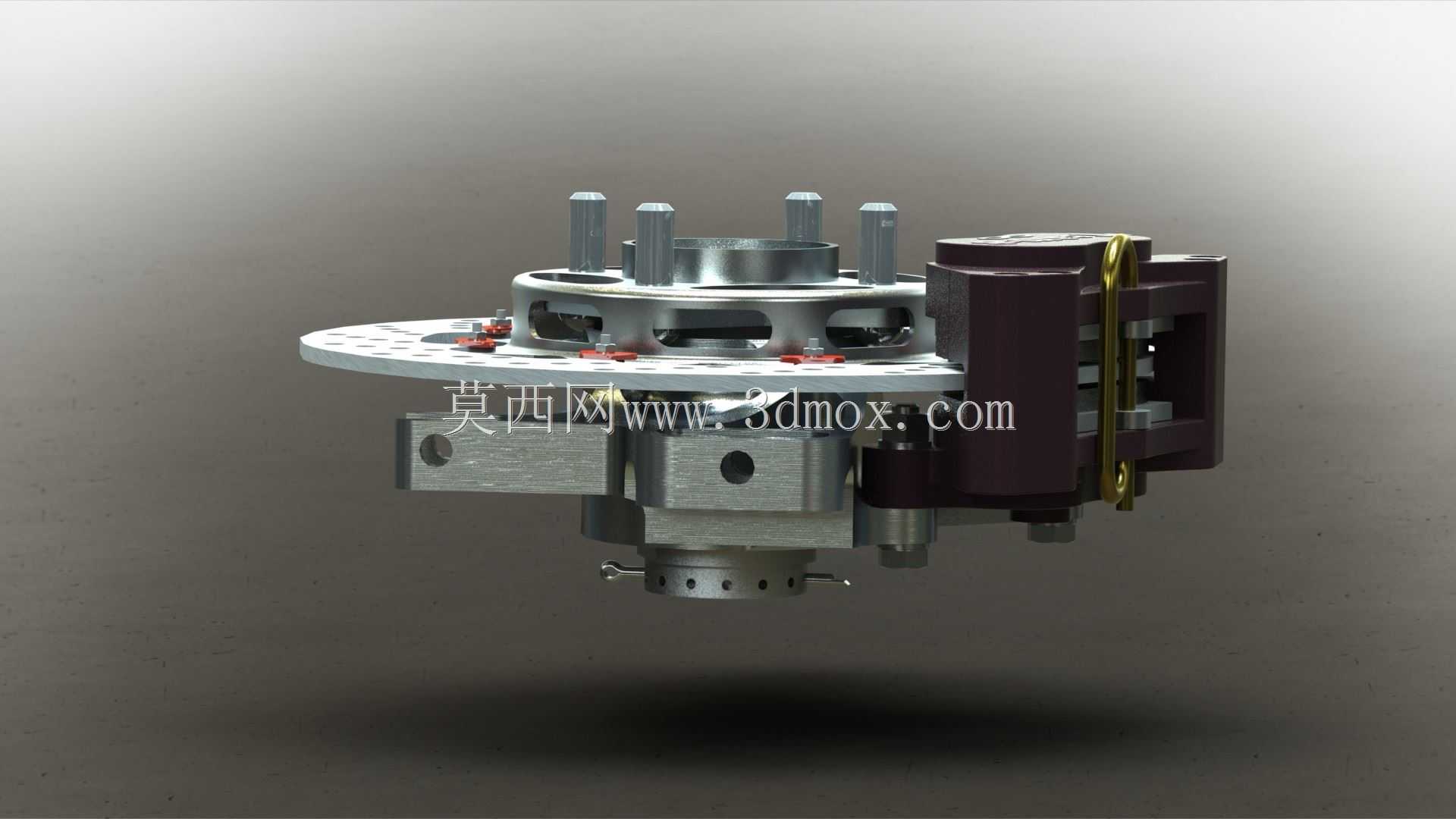

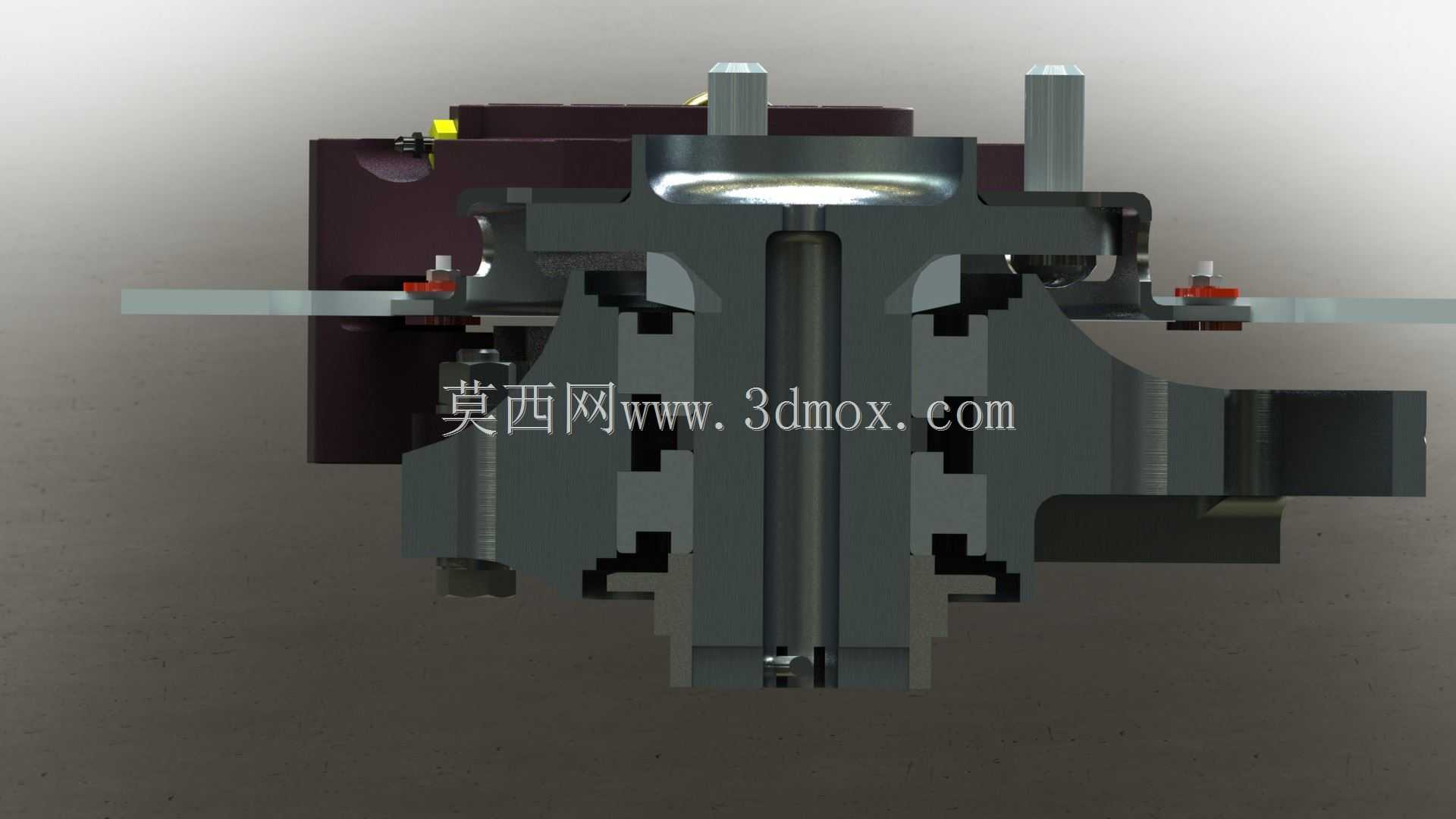

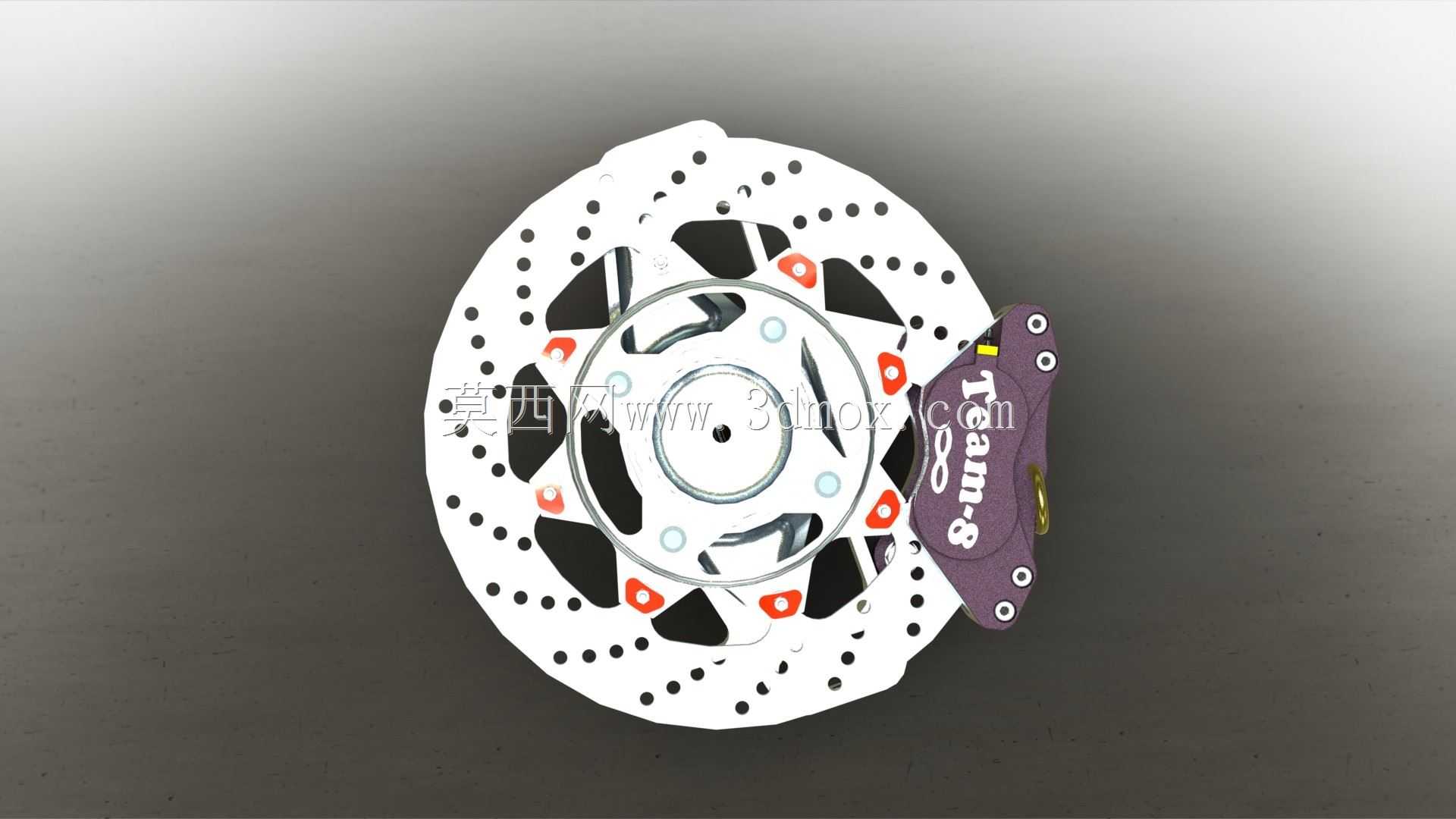

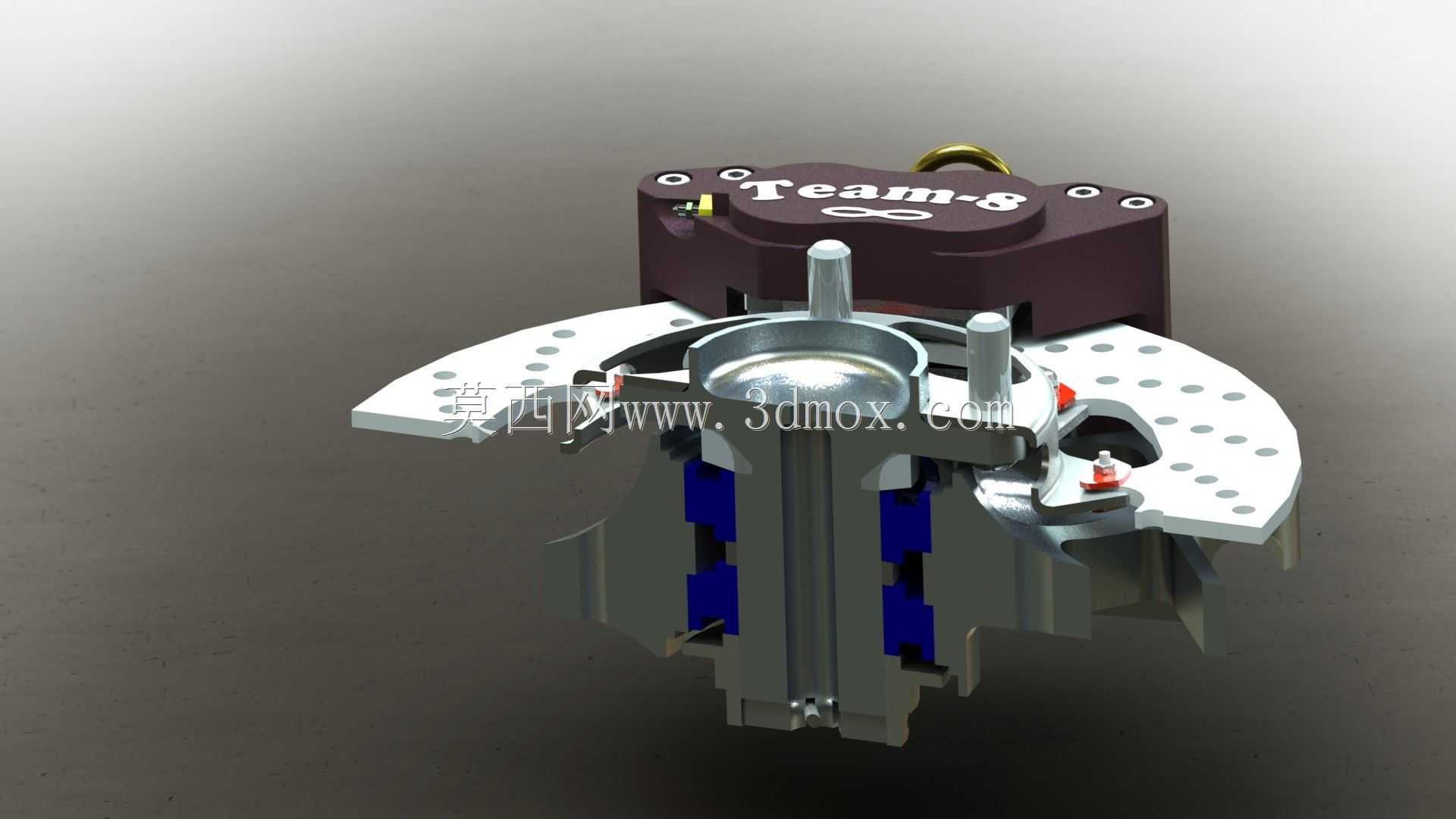

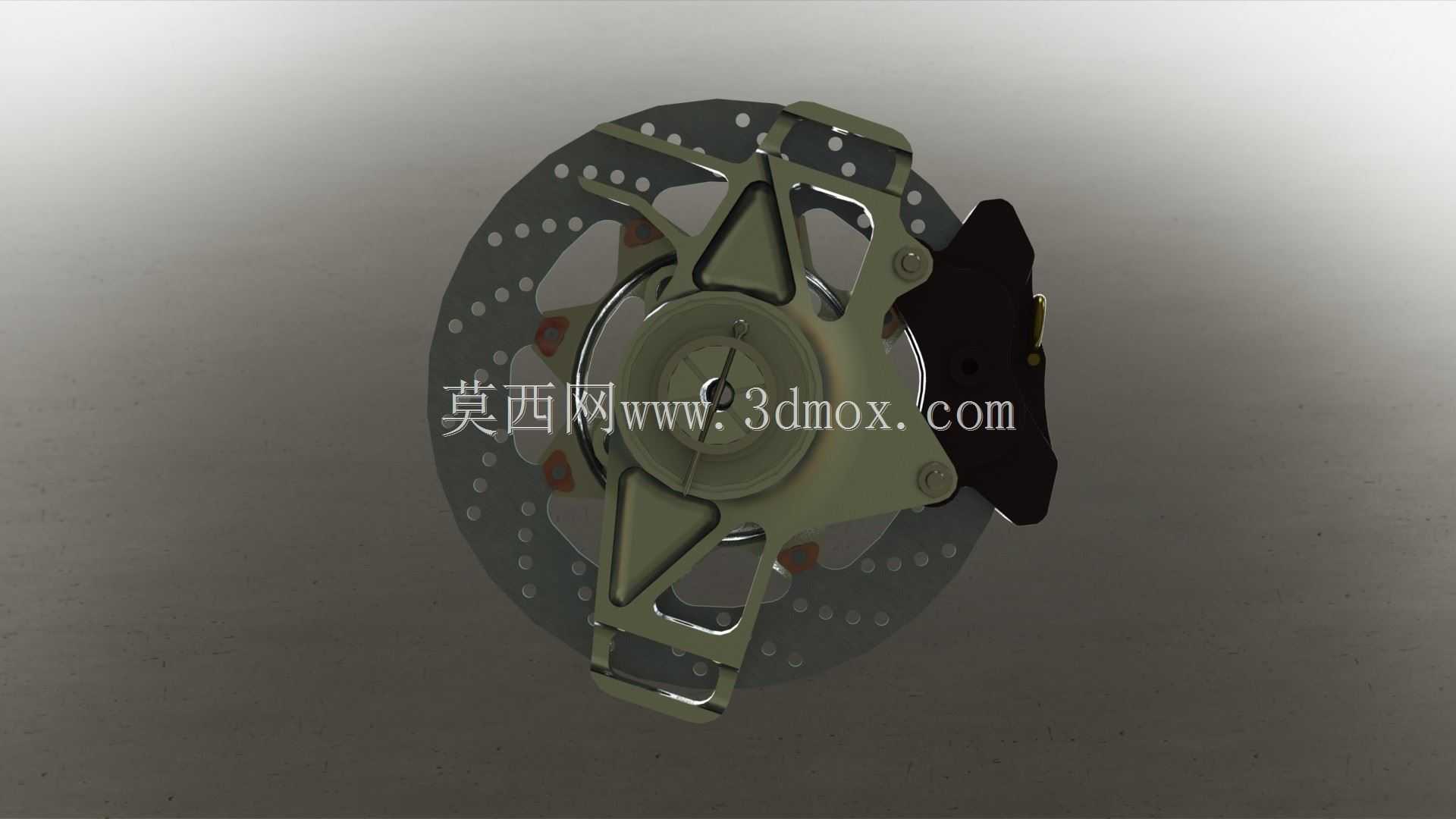

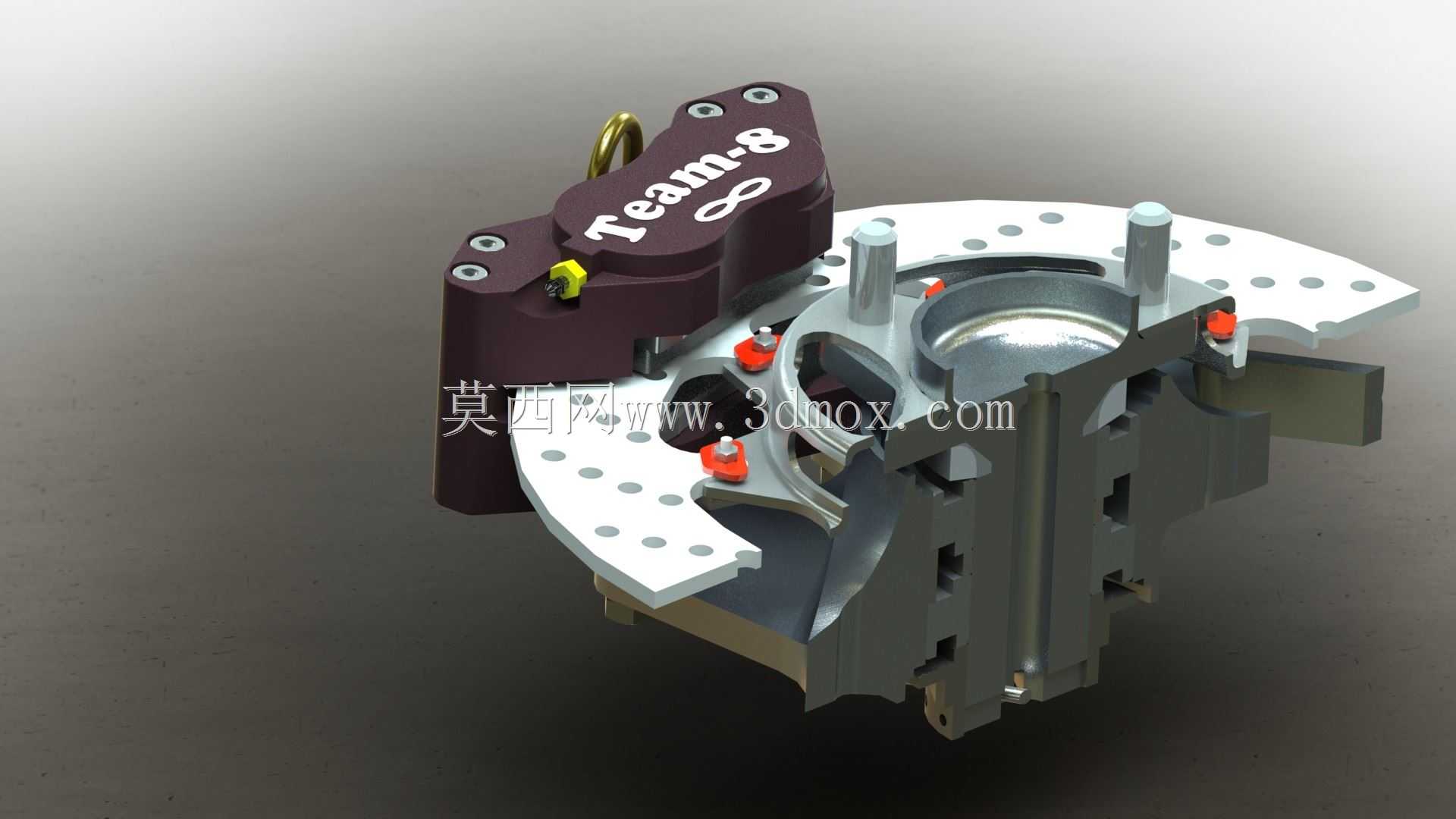

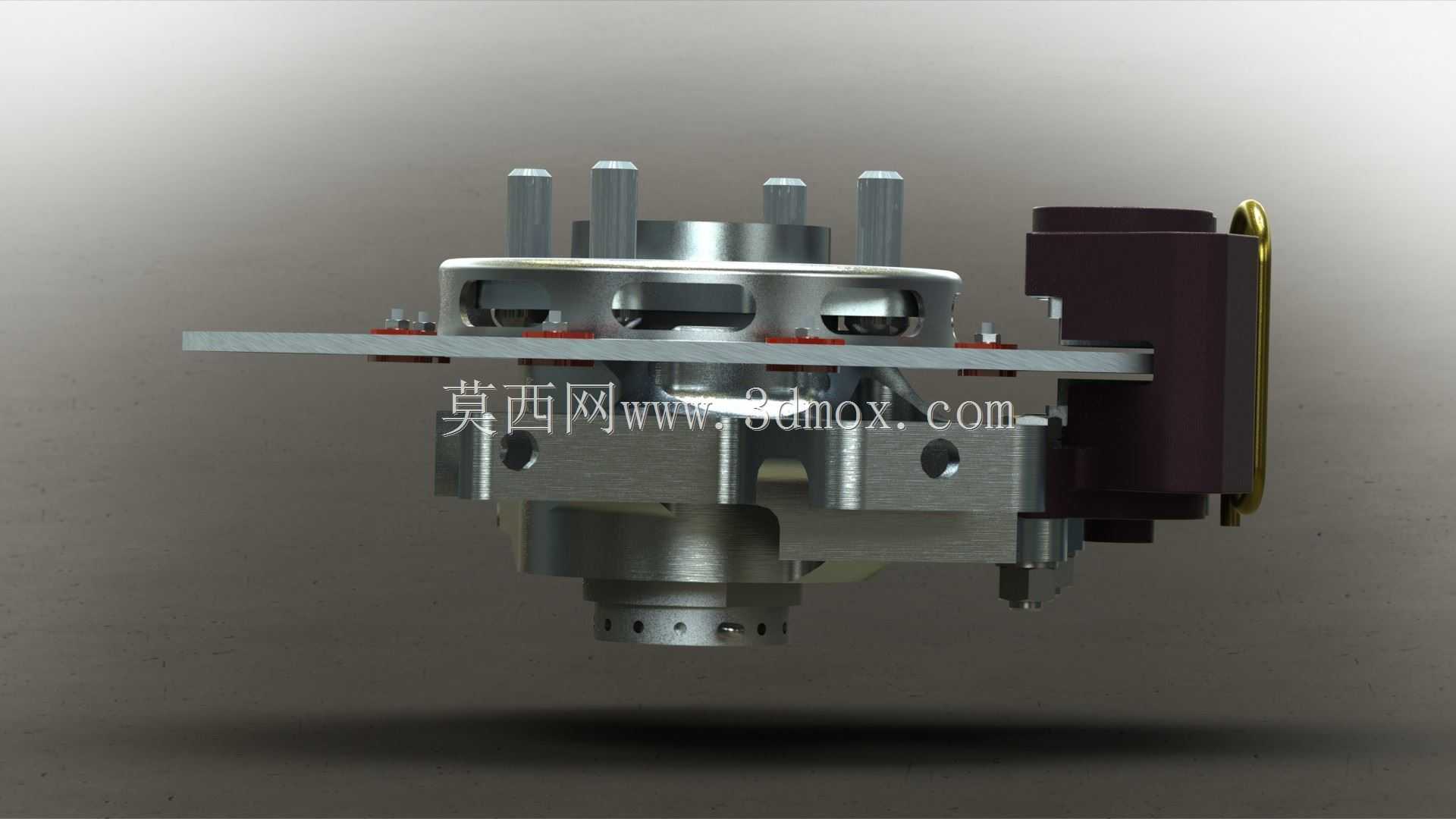

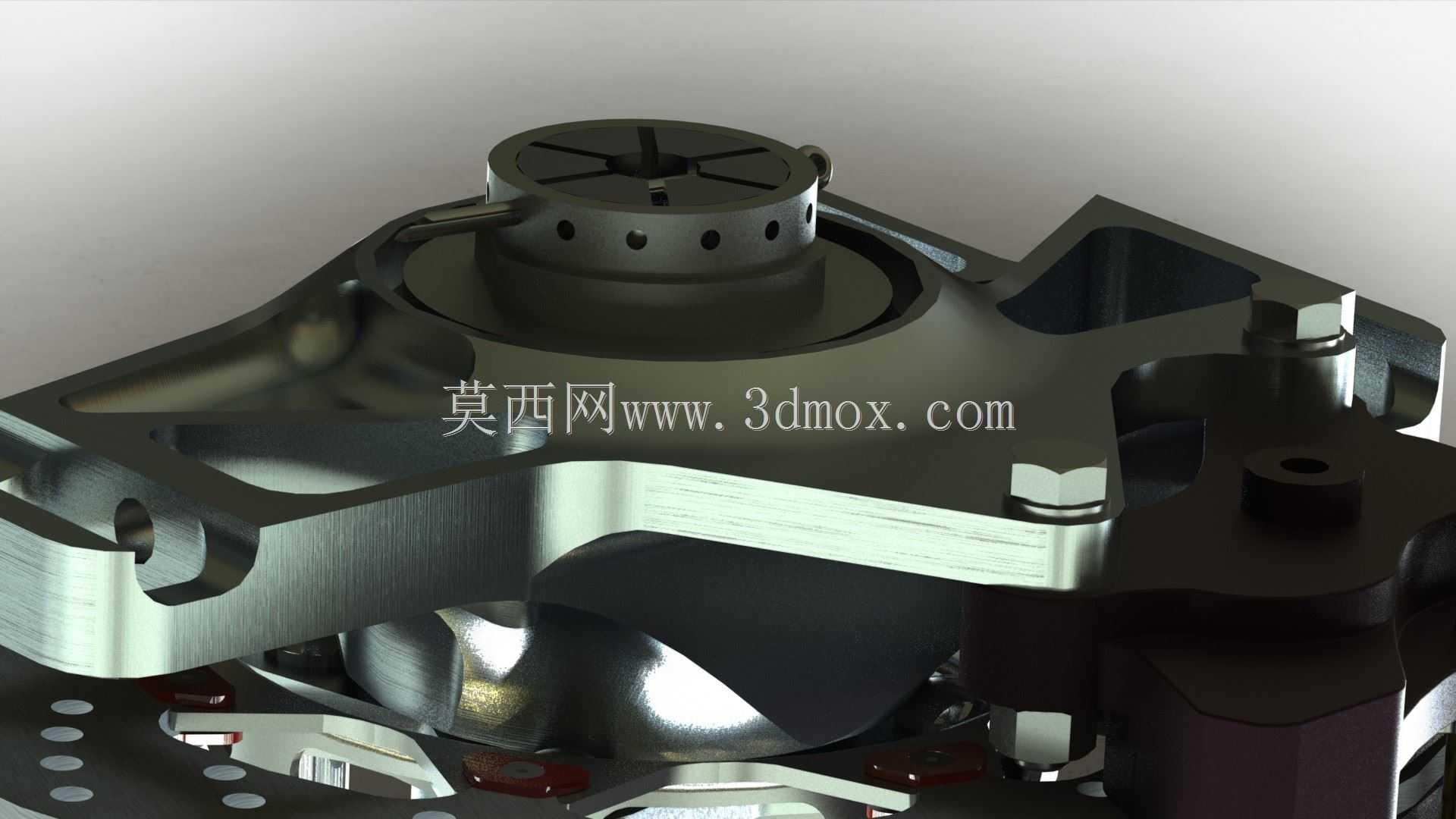

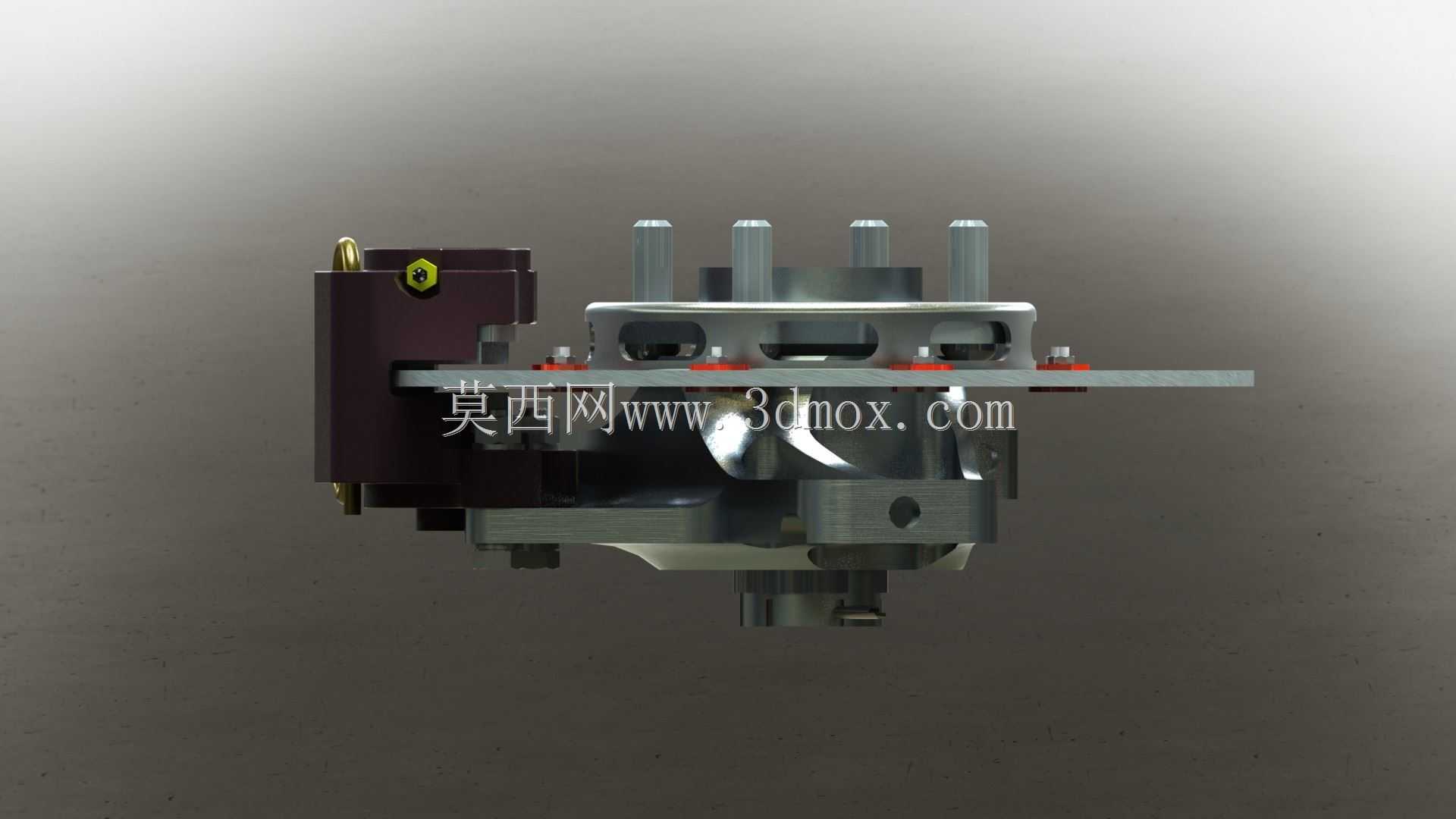

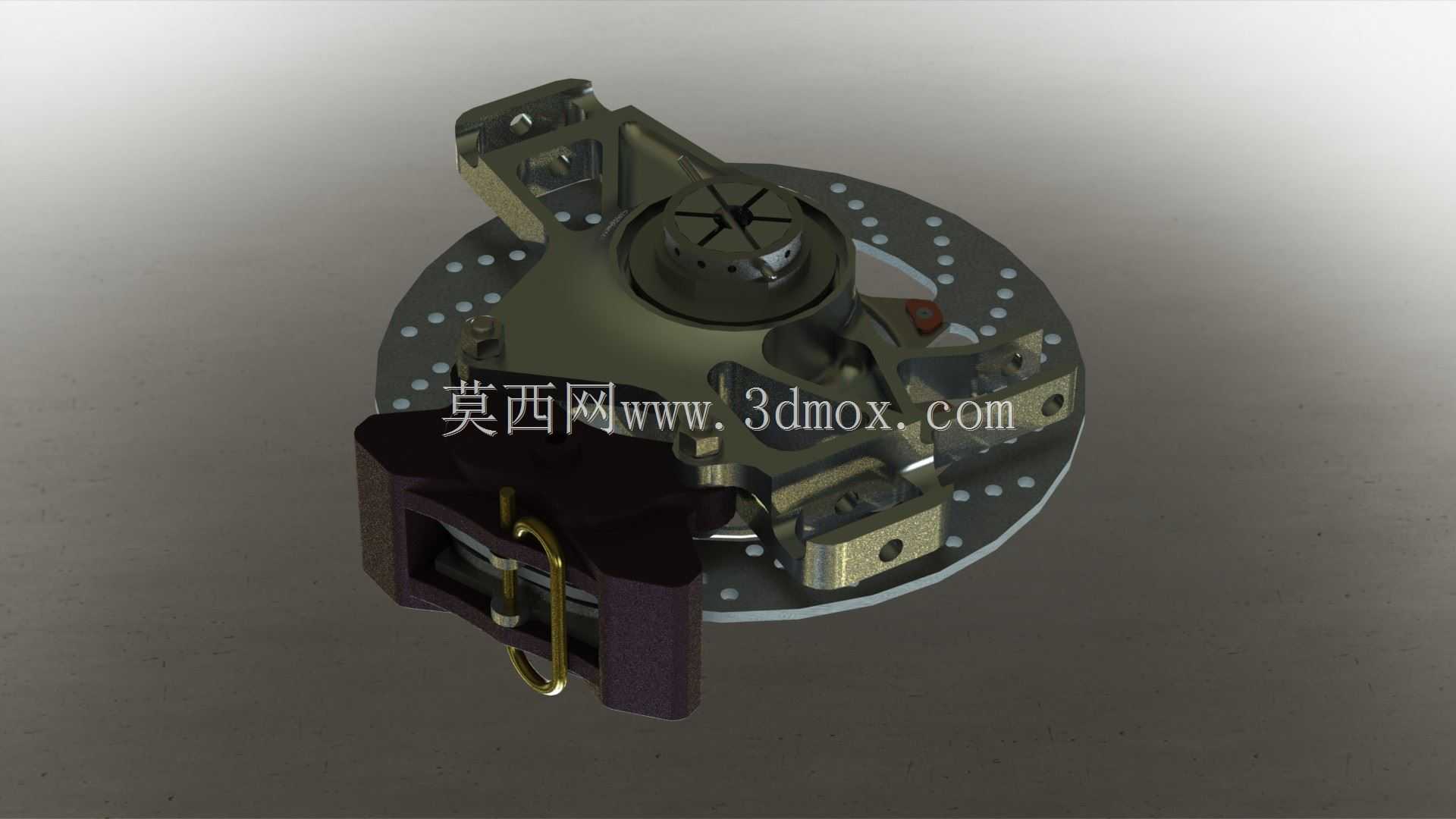

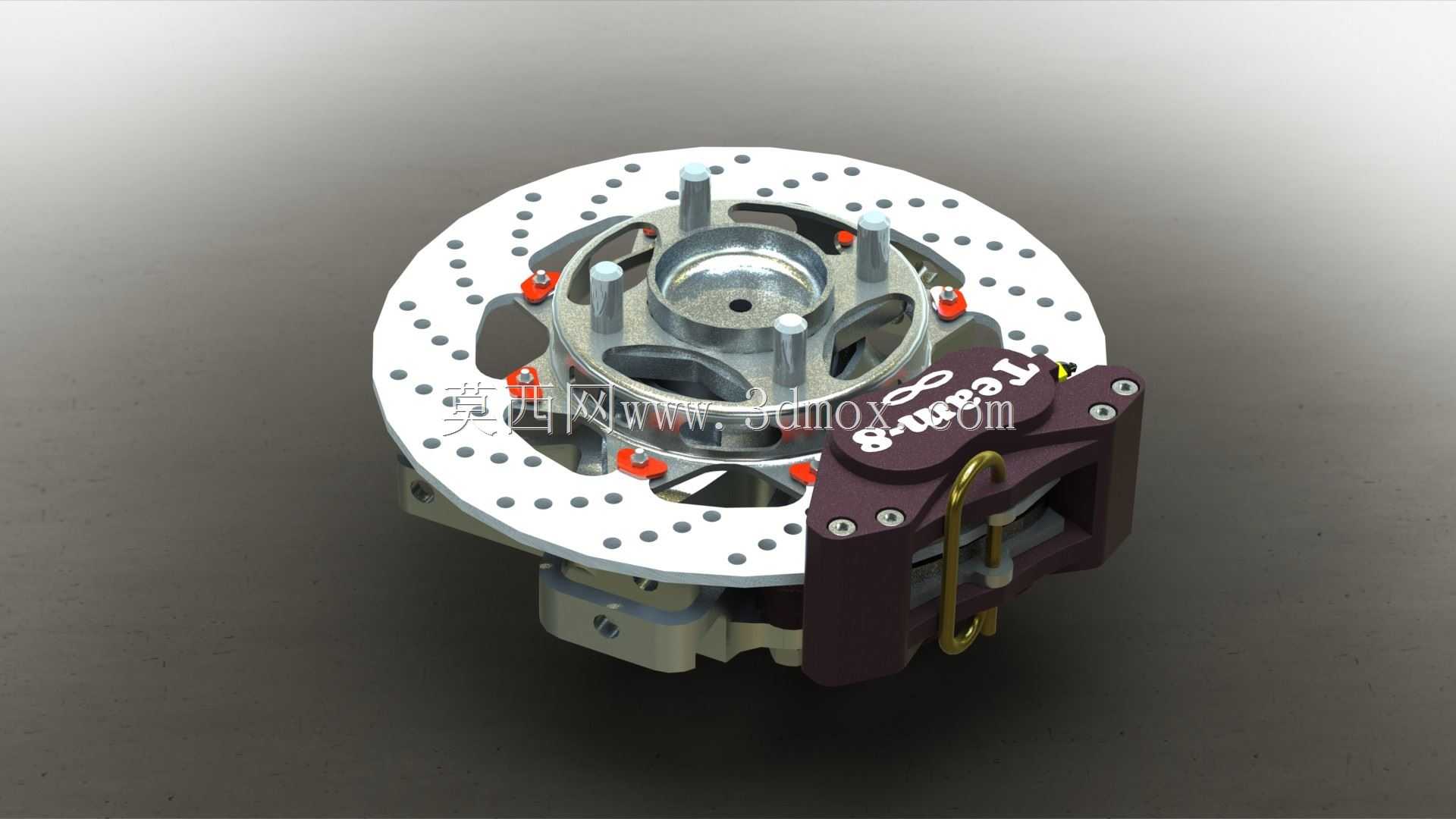

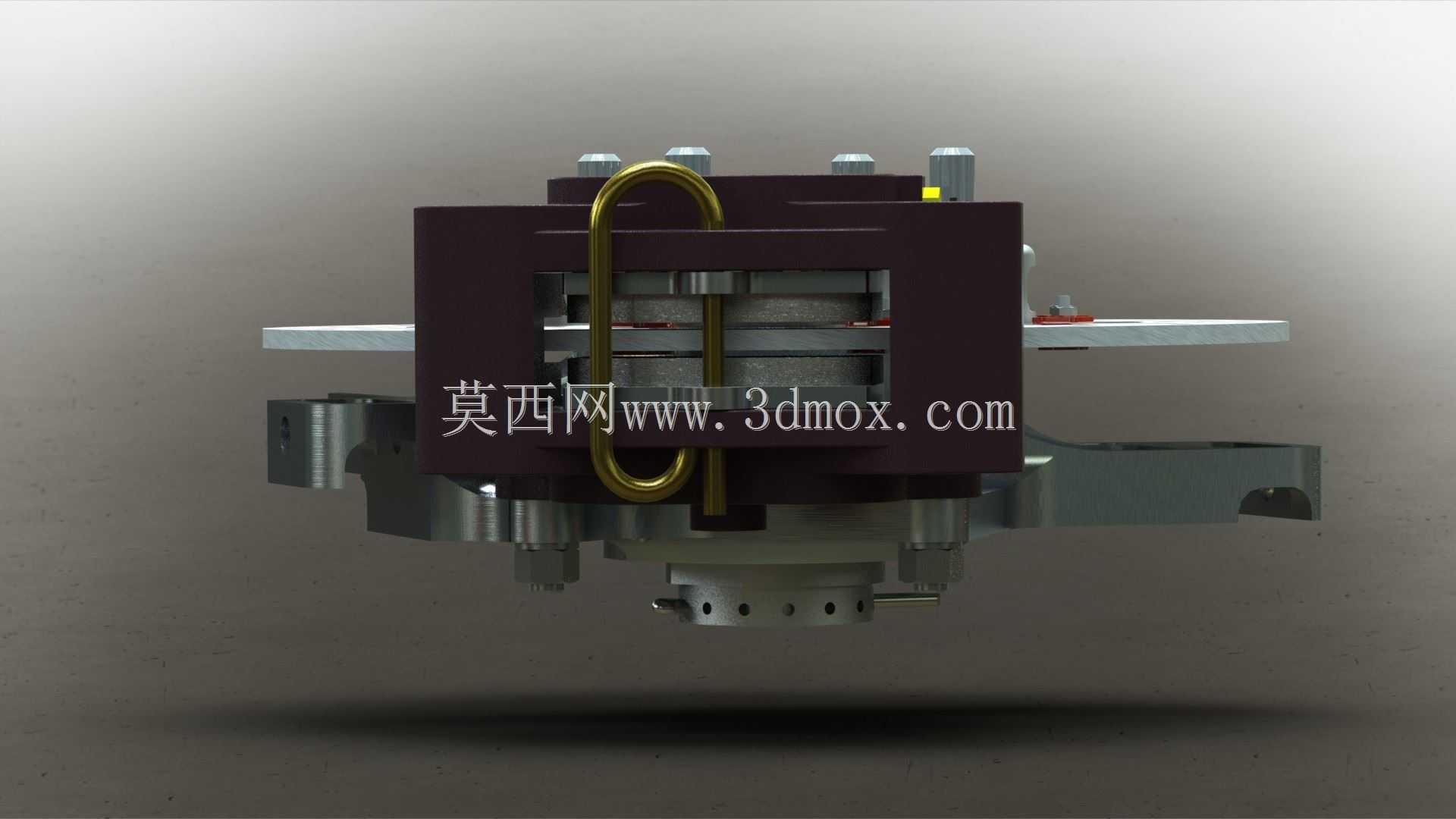

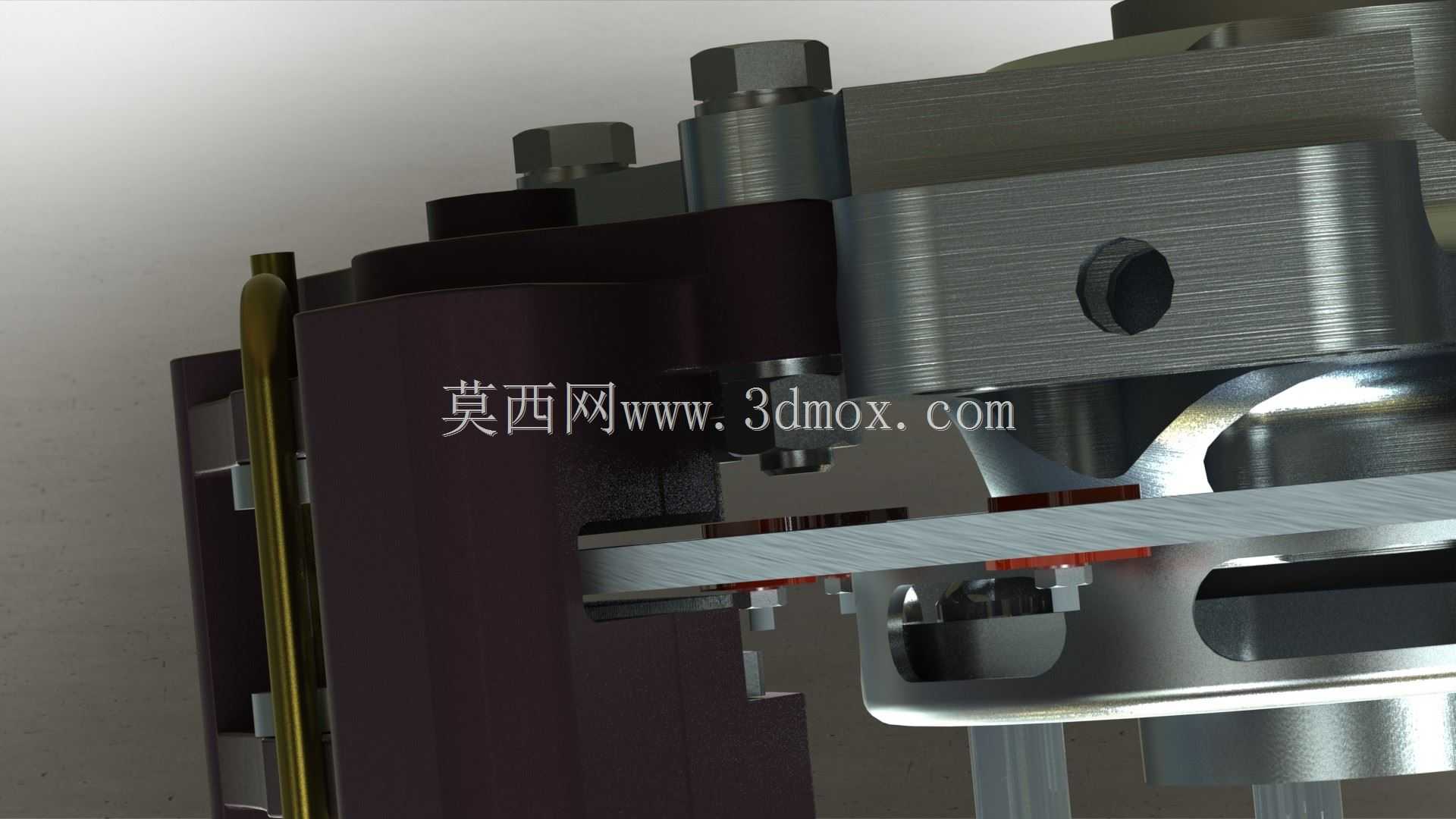

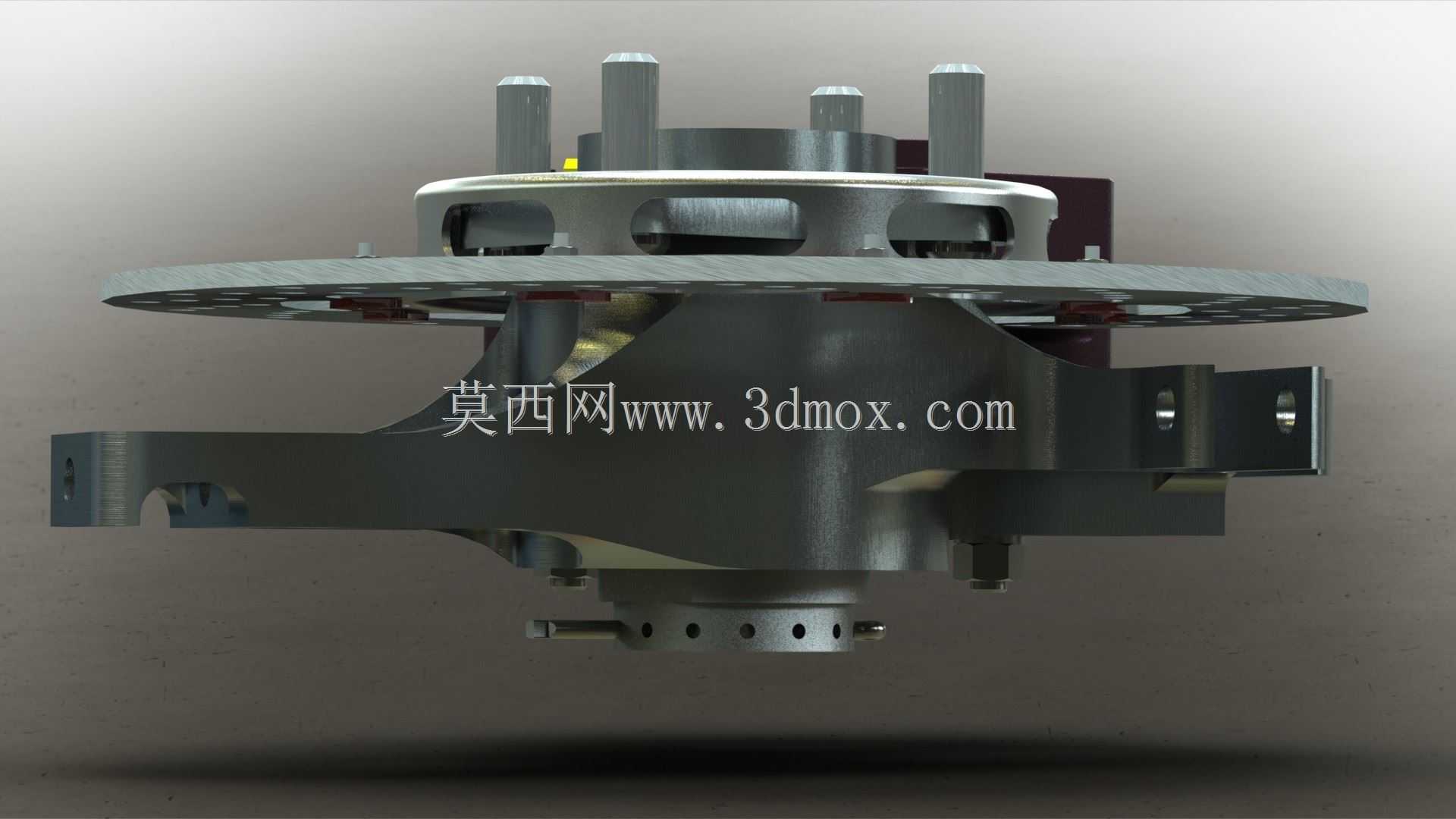

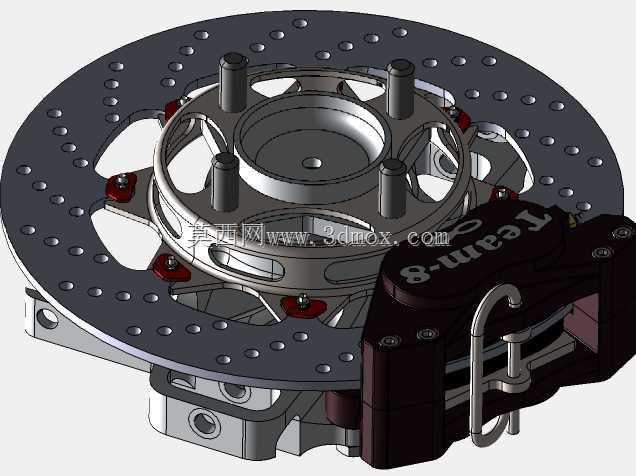

该结构属于赛车底盘行走系统的核心非簧载集成组件，主要应用于场地竞速类赛车的前轮轮端装配场景，直接承担车轮承载、行车制动、轮端定位的核心功能，是决定赛车弯道操控极限、制动响应速度与簧下质量表现的关键部件。整套结构将轮毂单元、通风制动盘、转向立柱、制动卡钳进行一体化集成设计，核心设计思路围绕极致轻量化展开，在满足赛事级强度冗余的前提下，尽可能削减非簧载部分的重量，以此降低悬挂系统的往复运动惯量，提升轮胎贴地性能与底盘动态响应速度。其中制动卡钳采用对置活塞结构，匹配大直径钻孔通风制动盘，能够在连续高强度制动工况下快速导出摩擦热量，避免热衰减现象出现，保障长距离竞速过程中的制动稳定性；轮毂采用辐条式镂空设计，在保证轮轴安装同轴度、螺栓连接强度的基础上，去除了所有非受力区域的冗余材料，同时预留了轮速传感器、胎压监测模块的安装接口；转向立柱集成了减震器安装座、转向拉杆连接耳、卡钳安装定位面，各安装面的形位公差经过精准校核，保证制动盘与卡钳的配合间隙均匀，转向动作无卡滞。从安装边界来看，整套轮端结构的轴向尺寸经过紧凑化布局，能够适配多数赛事规格的13英寸竞技轮毂，制动盘外径与卡钳外轮廓预留了足够的轮毂内部避让空间，轮轴安装孔位、螺栓分布圆直径符合主流竞技赛车的前桥安装标准，无需额外改装即可直接装配到对应规格的赛车前悬挂上；卡钳的进油口、排气嘴位置经过优化，装配后不会与转向拉杆、减震弹簧发生运动干涉，在车轮全行程跳动、全角度转向的工况下都能保持稳定的工作状态。该结构的设计充分平衡了轻量化与可靠性的需求，所有受力部位都经过受力路径优化，应力集中区域做了圆角过渡处理，能够承受竞速场景下的大载荷冲击，同时相比民用车辆同规格轮端结构重量降低近四成，能够有效提升赛车的操控表现。
