流线型曲面防护外壳结构设计

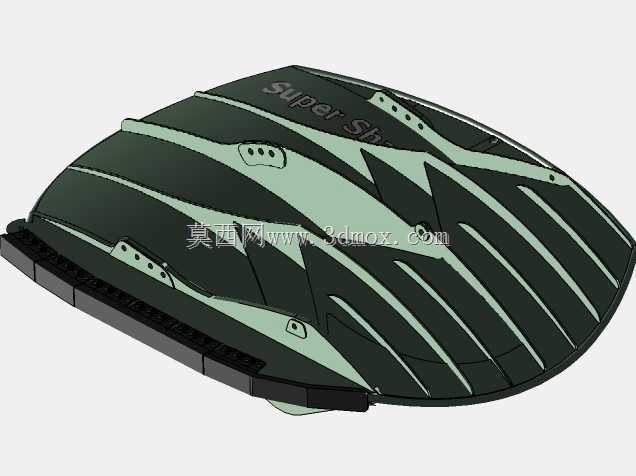

　　这款曲面防护壳体的设计，最初是针对户外便携设备的上盖防护需求展开，在实际项目落地中，这类结构常被用在手持检测设备、户外便携作业终端、小型运动装备的外覆盖件场景，核心作用是为内部的电子元器件、机械传动结构提供物理防护，同时兼顾手持握持的贴合度与外观辨识度。从结构设计逻辑来看，壳体表面的多道斜向凸起筋条并非单纯的装饰造型，每一道筋条的走向都经过受力路径校核，当壳体受到侧向挤压或者正面冲击时，筋条可以将集中应力快速分散到整个壳体曲面，避免局部应力集中导致的壳体开裂，同时筋条之间的内凹曲面刚好贴合人体手掌握持时的指腹弧度，长时间手持作业时不会出现硌手的问题，大幅提升使用过程中的握持舒适度。壳体边缘做了阶梯式的止口结构设计，

　　安装时可以和下盖的定位凸台完全嵌合，配合周圈预留的密封胶条安装槽，能够实现IP54级别的防尘防泼溅能力，完全适配户外作业时遇到的扬尘、零星小雨等复杂工况，不需要额外增加外置防护套就能满足基础防护要求。壳体上分布的多个小型安装凸台，每个凸台的中心都预留了自攻螺丝安装孔，凸台背面做了0.8mm的加厚加强筋连接到壳体主壁，避免螺丝锁附时出现凸台断裂的问题，安装孔的位置度公差控制在0.1mm以内，和内部PCB板、功能模组的安装柱完全对位，组装时不需要额外调整孔位就能快速完成装配，能够有效提升产线组装效率。从安装边界来看，这款壳体的整体外轮廓采用大曲率顺滑过渡，没有尖锐的棱角，所有边角都做了R2以上的圆角处理，

　　既避免使用过程中棱角划伤操作人员，也能在壳体跌落时通过圆角曲面分散冲击力，降低壳体破损的概率。壳体表面的标识区域做了下沉0.3mm的凹槽设计，后续可以通过丝印、烫印或者粘贴铭牌的方式添加产品标识，不会因为日常摩擦导致标识磨损脱落。在壁厚设计上，壳体主壁厚均匀控制在1.8mm，筋条位置的壁厚控制在1.2mm，完全符合注塑成型的壁厚设计规范，能够有效避免注塑过程中出现缩痕、翘曲等成型缺陷，同时也能在保证结构强度的前提下尽可能控制壳体重量，降低整体设备的负重。设计过程中还充分考虑了模具成型的可行性，所有曲面的拔模角度都控制在1.5度以上，内部的加强筋、安装柱都做了对应的拔模斜度，不需要复杂的抽芯结构就能完成模具开模，

　　能够有效降低模具加工成本和后期量产的成型不良率。壳体和下盖的配合间隙均匀控制在0.15mm，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致组装时出现卡滞问题，周圈的配合面平整度公差控制在0.05mm以内，能够保证密封胶条压缩量均匀，实现稳定的防护效果。在实际工况验证中，这款壳体经过1.2米高度的自由跌落测试，六个面跌落三次后没有出现开裂、卡扣断裂的问题，防护性能依然达标，表面的筋条结构在跌落时还能起到缓冲作用，避免壳体表面直接撞击地面出现大面积擦伤。
