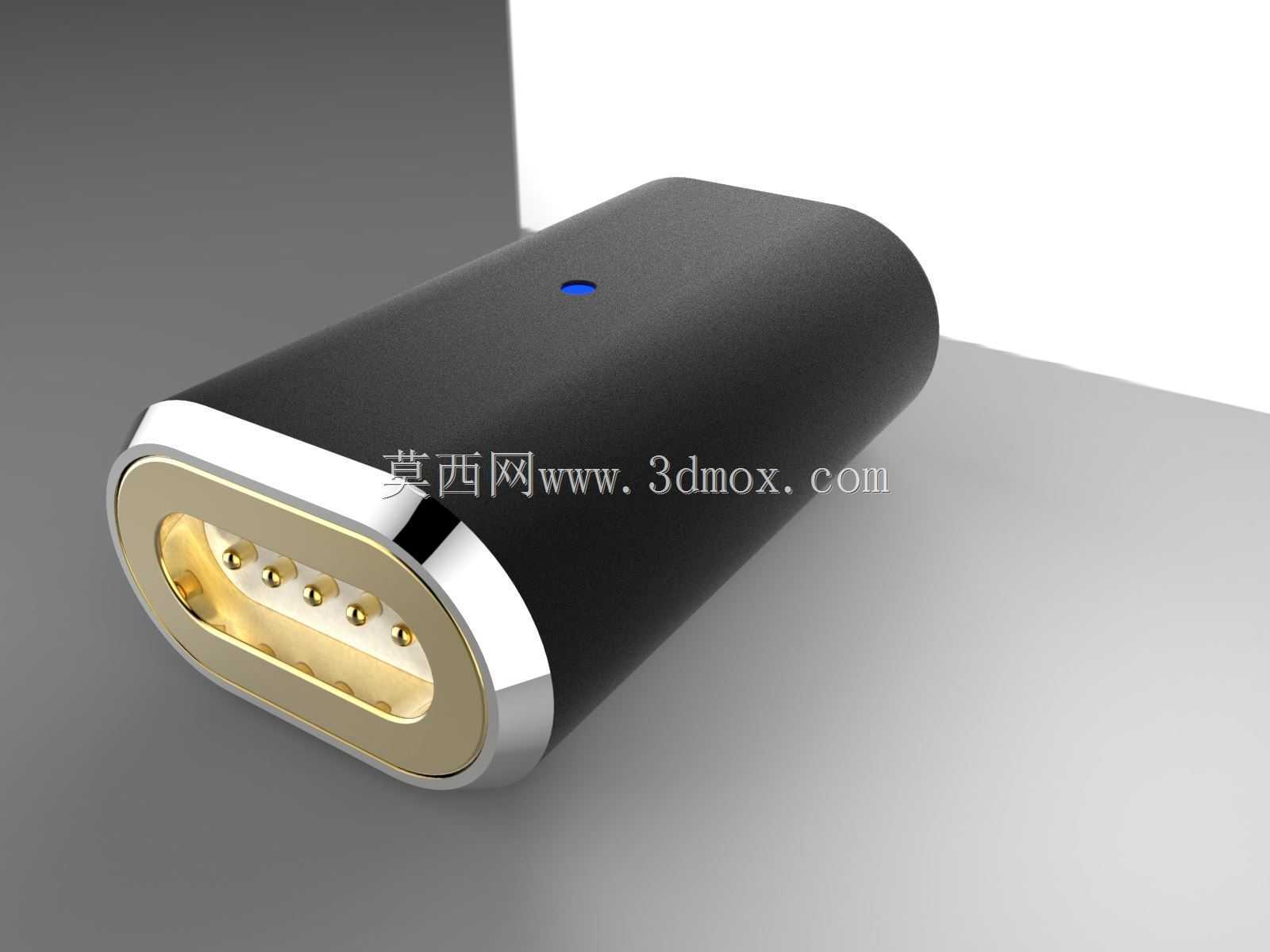

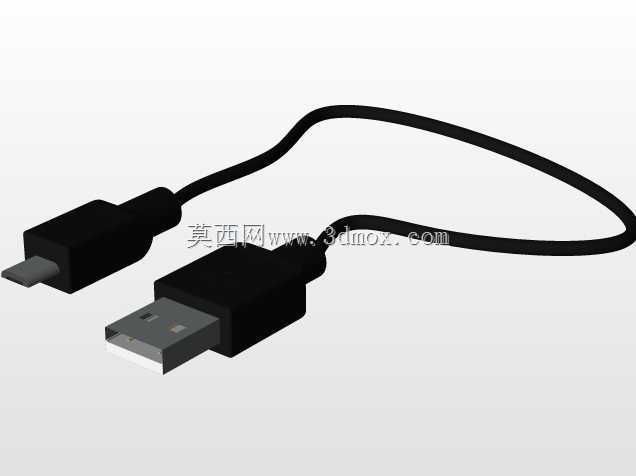

日常消费电子设备的有线连接场景里,插拔式接口的损耗问题一直是结构设计端需要重点考量的点,这类磁吸结构的连接组件,正是针对传统直插接头长期插拔带来的接口磨损、对位偏差、插接过载损坏母座等痛点开发的连接方案。从实际应用场景来看,这类组件覆盖了消费电子类的手持设备、小型数码外设、桌面便携数码装备的供电与数据交互场景,相比传统直插式接头,磁吸对位的结构不需要用户精准对准接口槽位,靠近接头区域即可通过磁体吸力自动完成对位吸附,既降低了盲操作时的对位难度,也能在连接线缆受到意外拉扯时自动脱开,避免带倒设备、扯坏设备母座的问题。

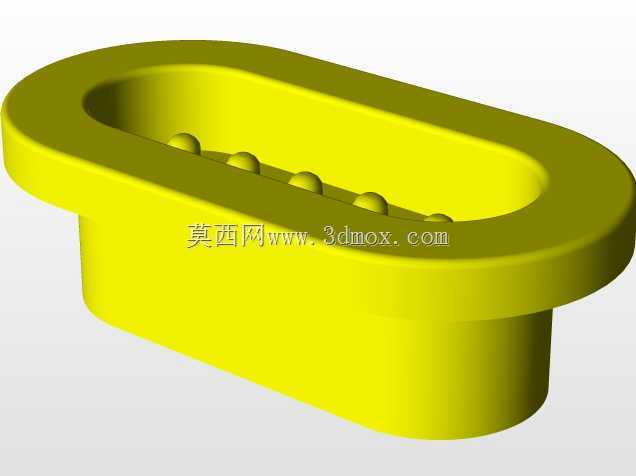

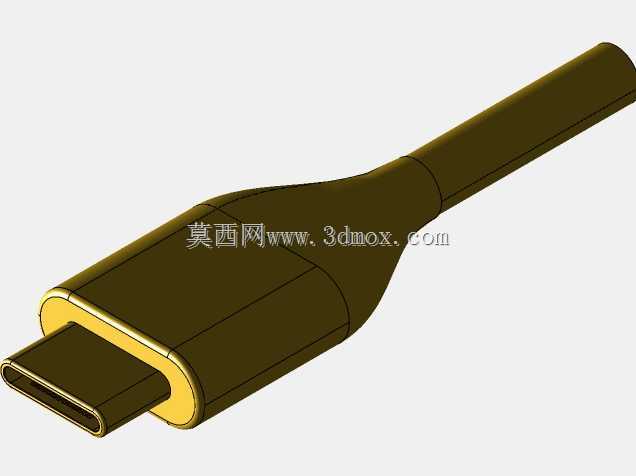

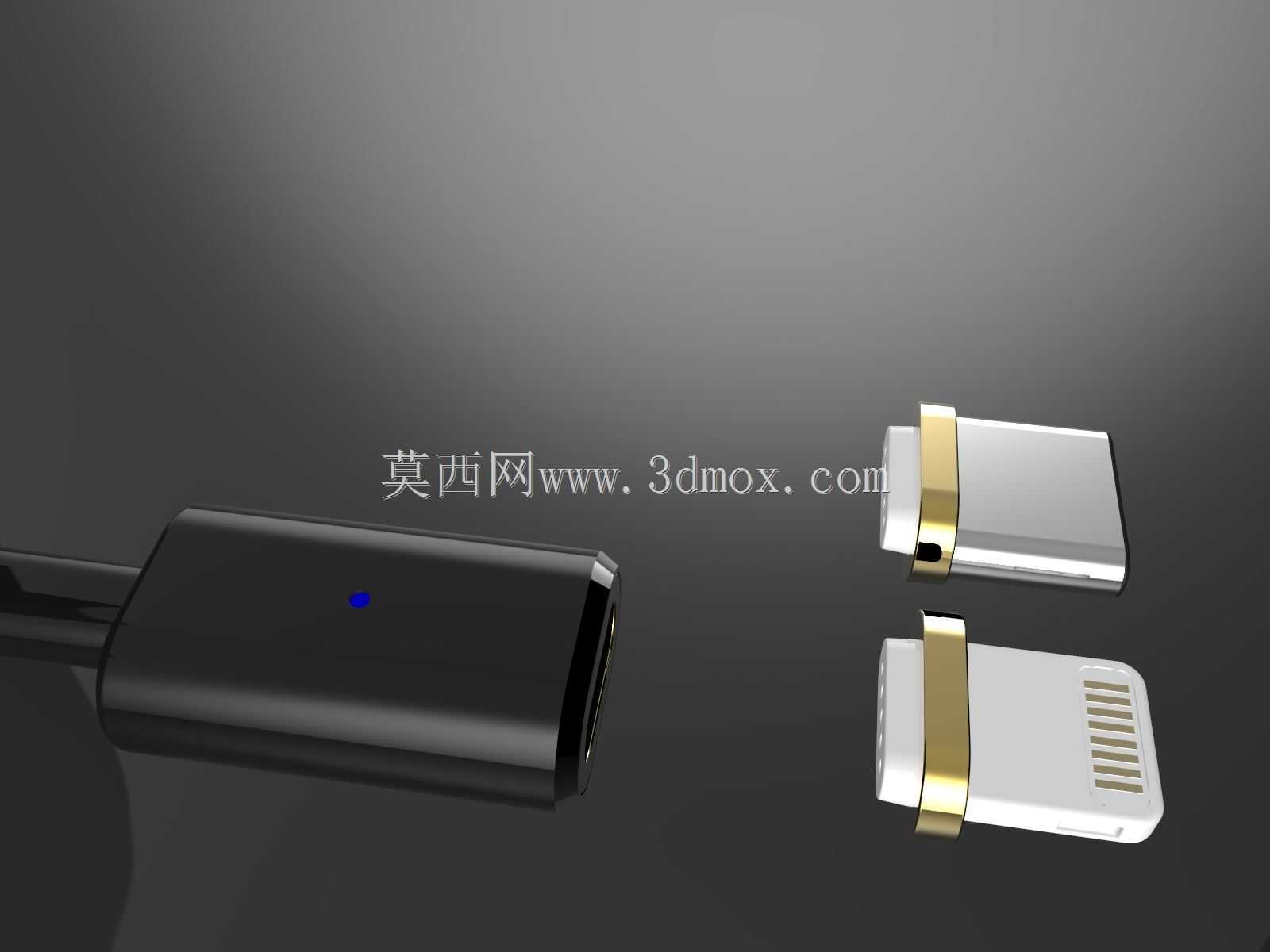

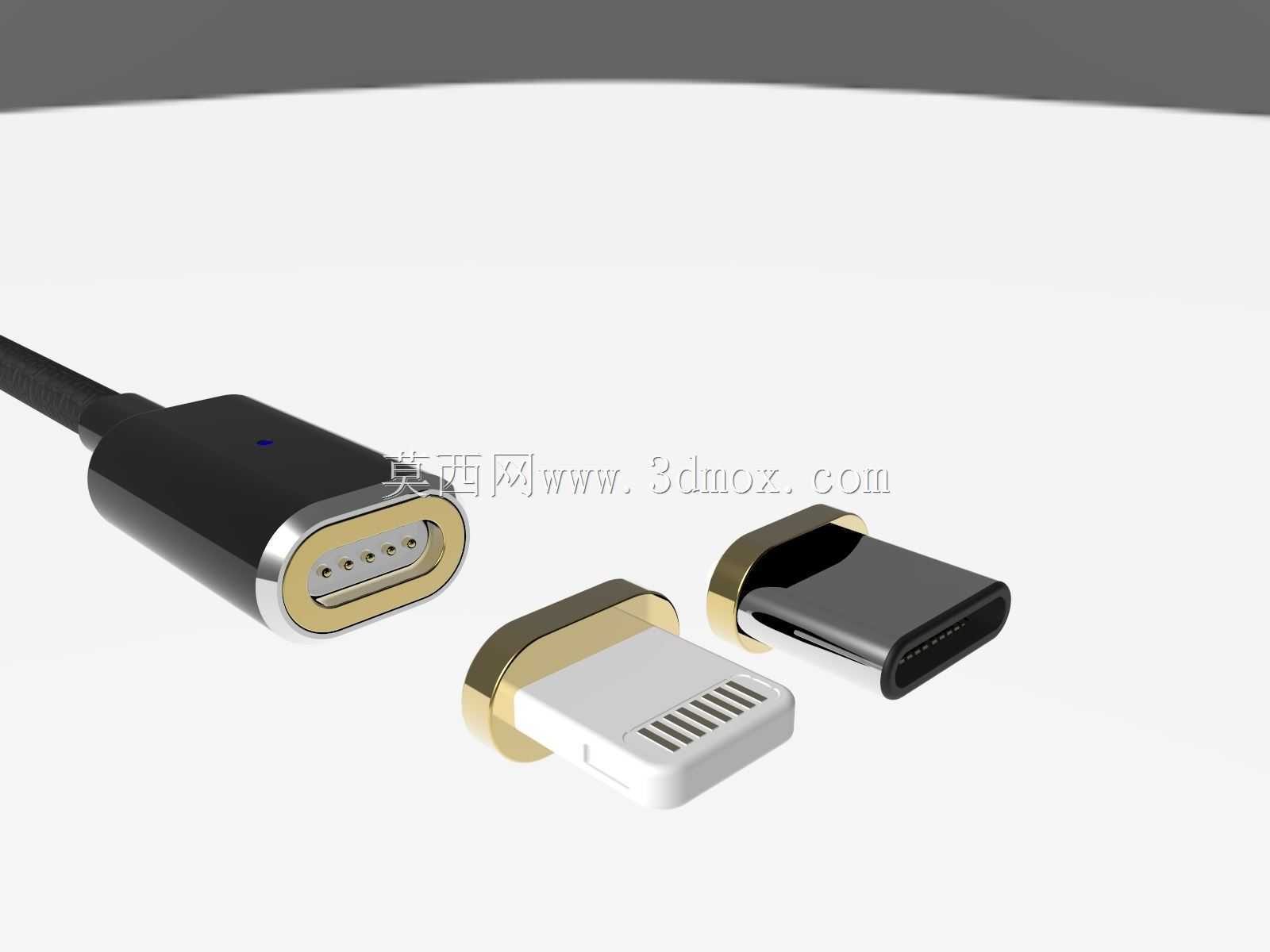

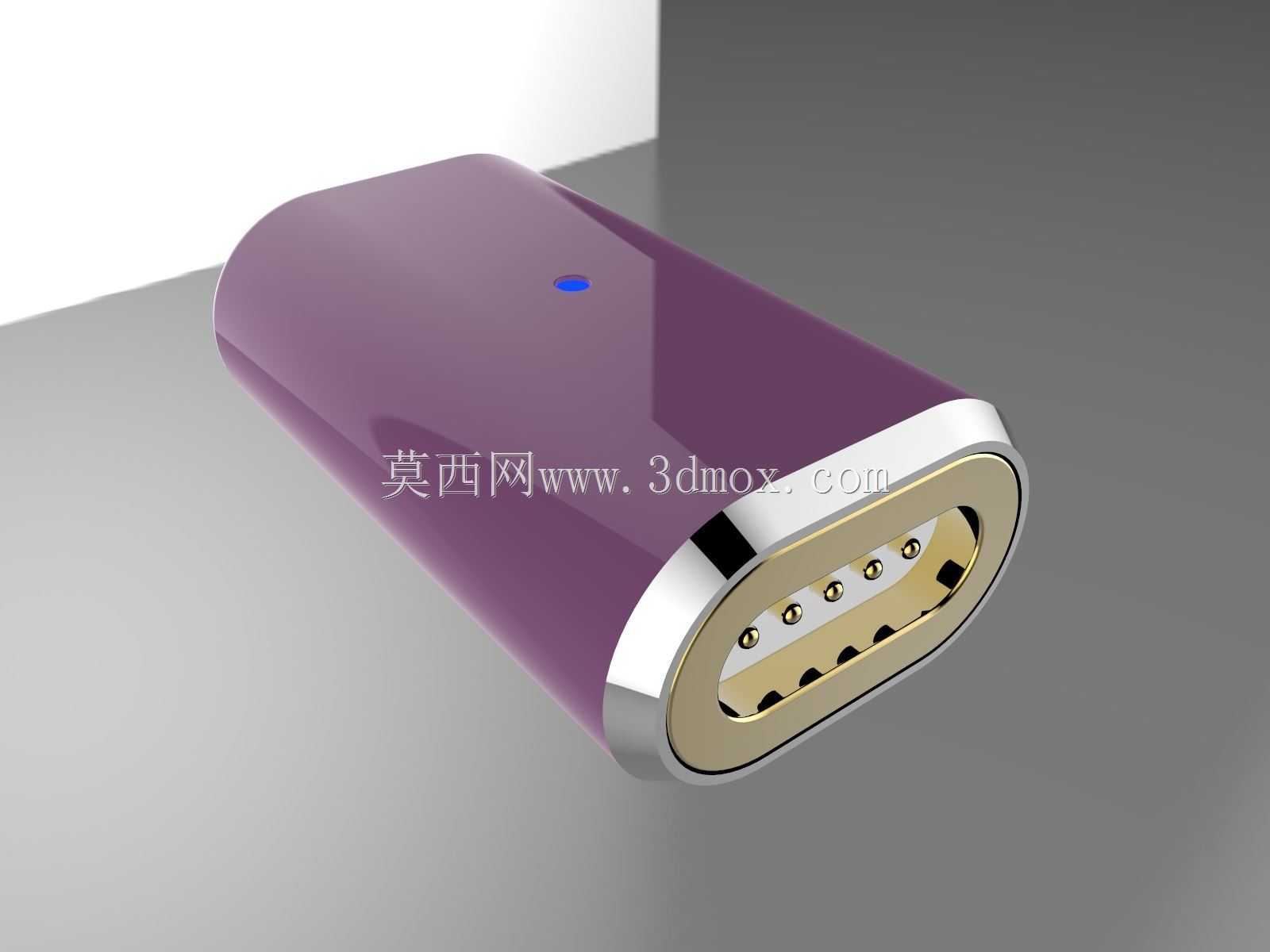

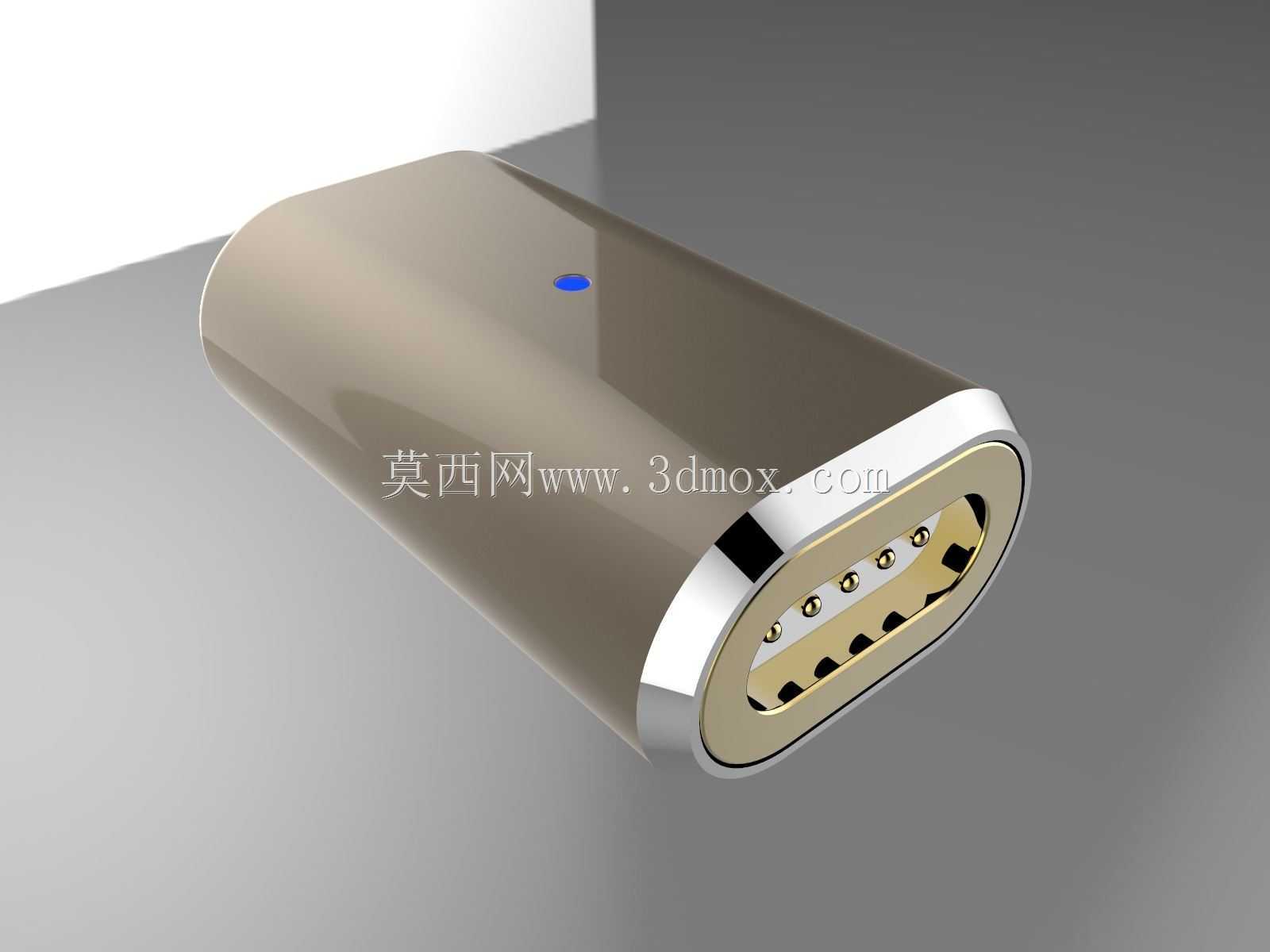

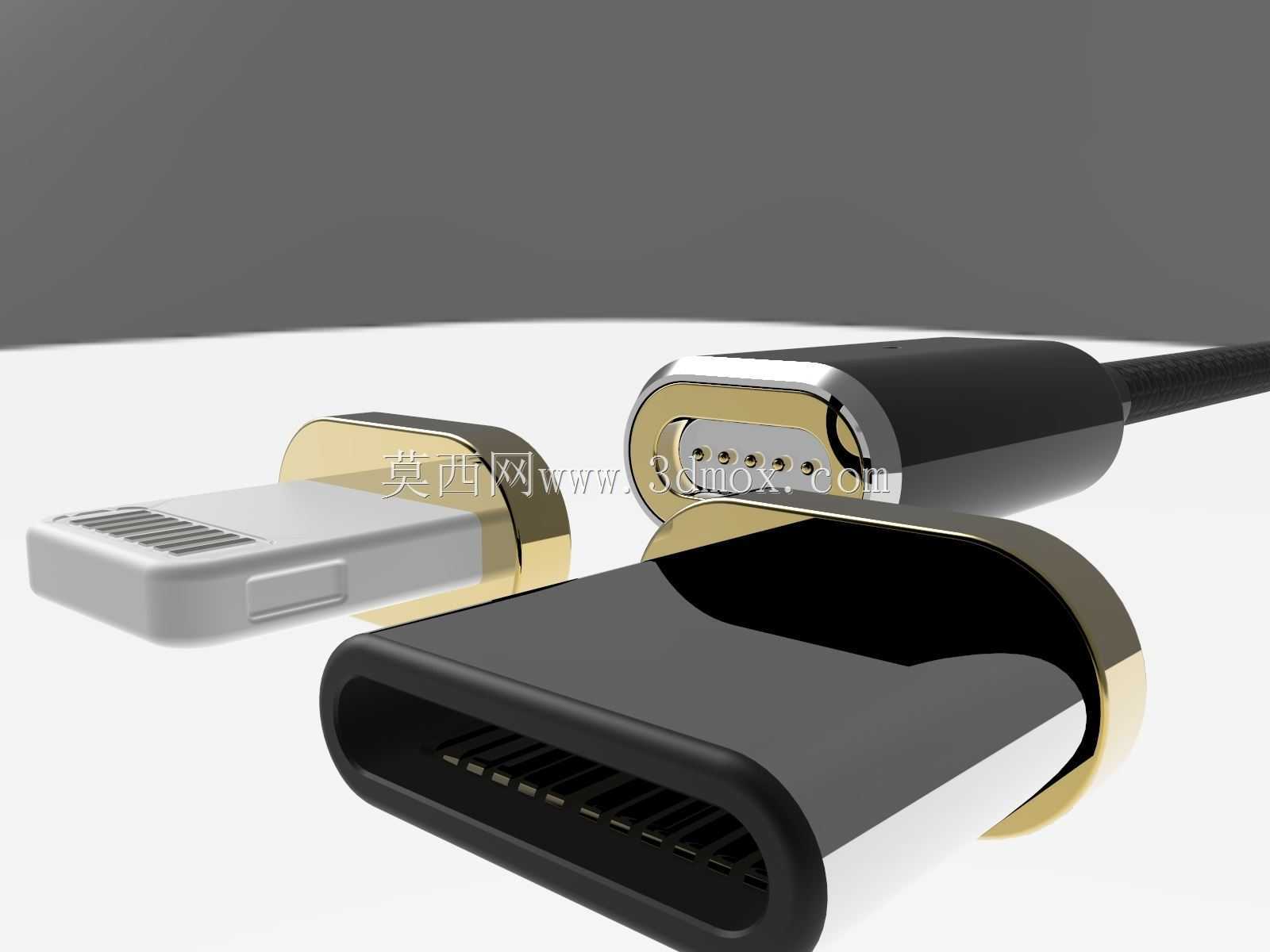

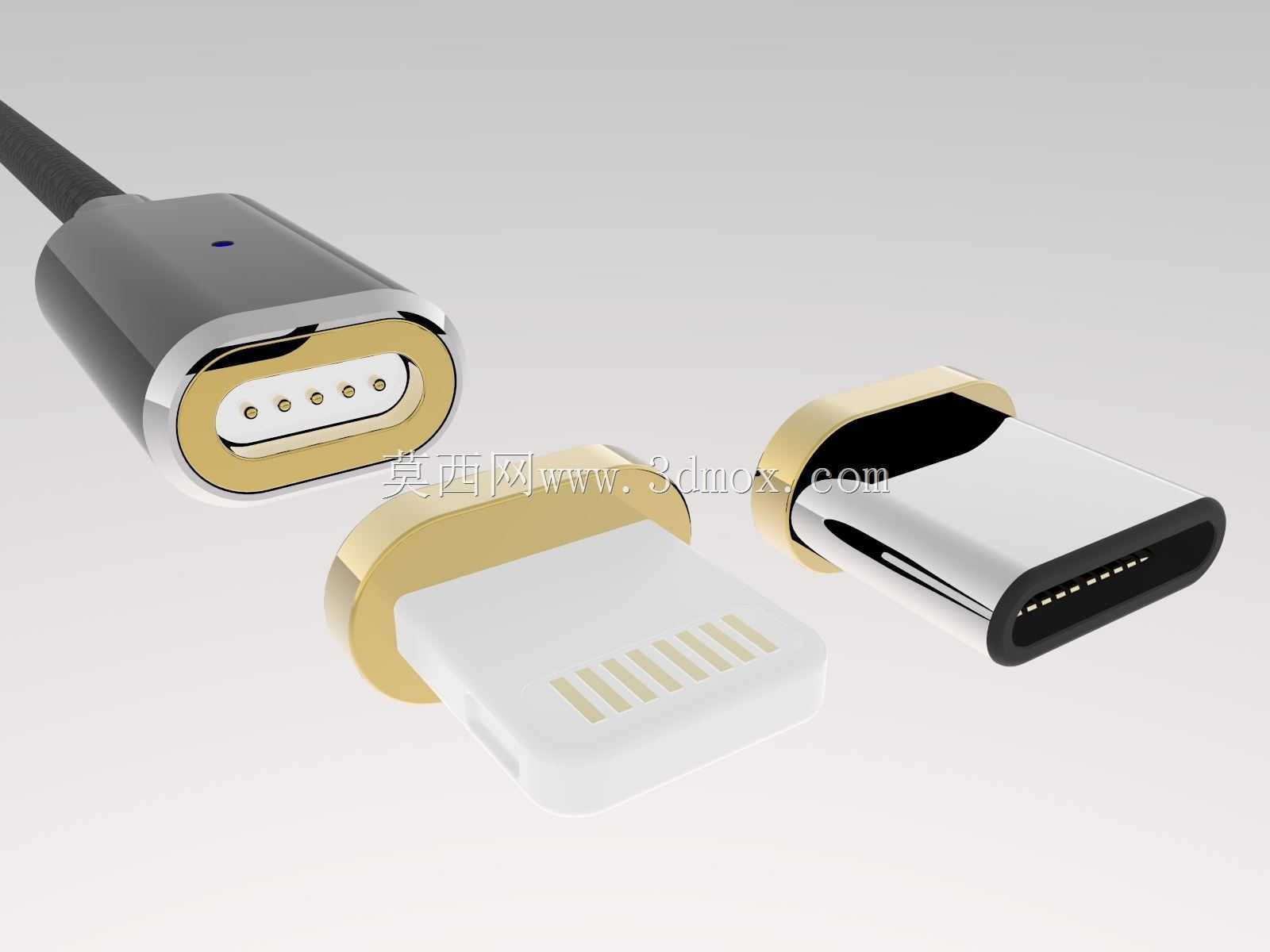

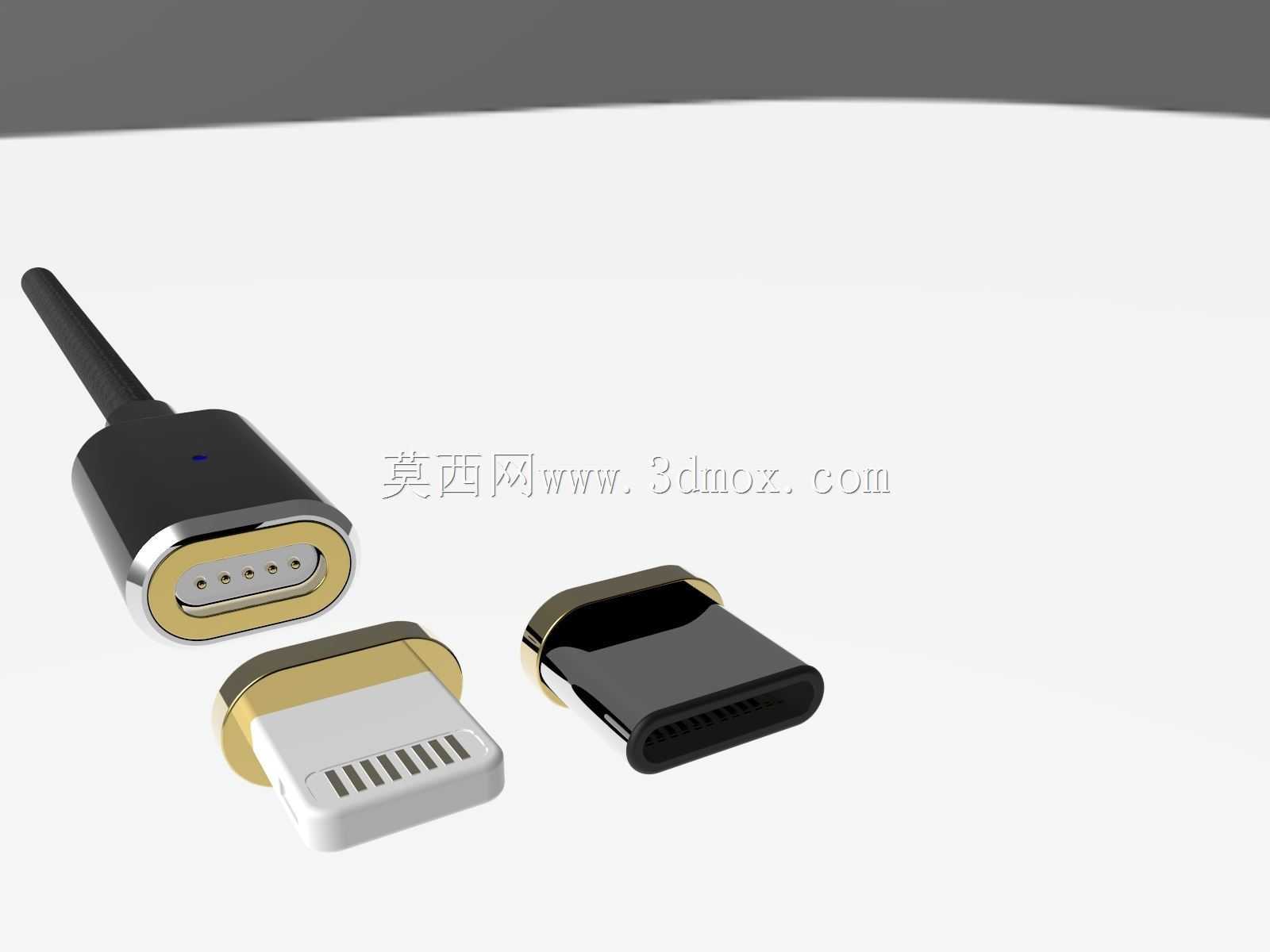

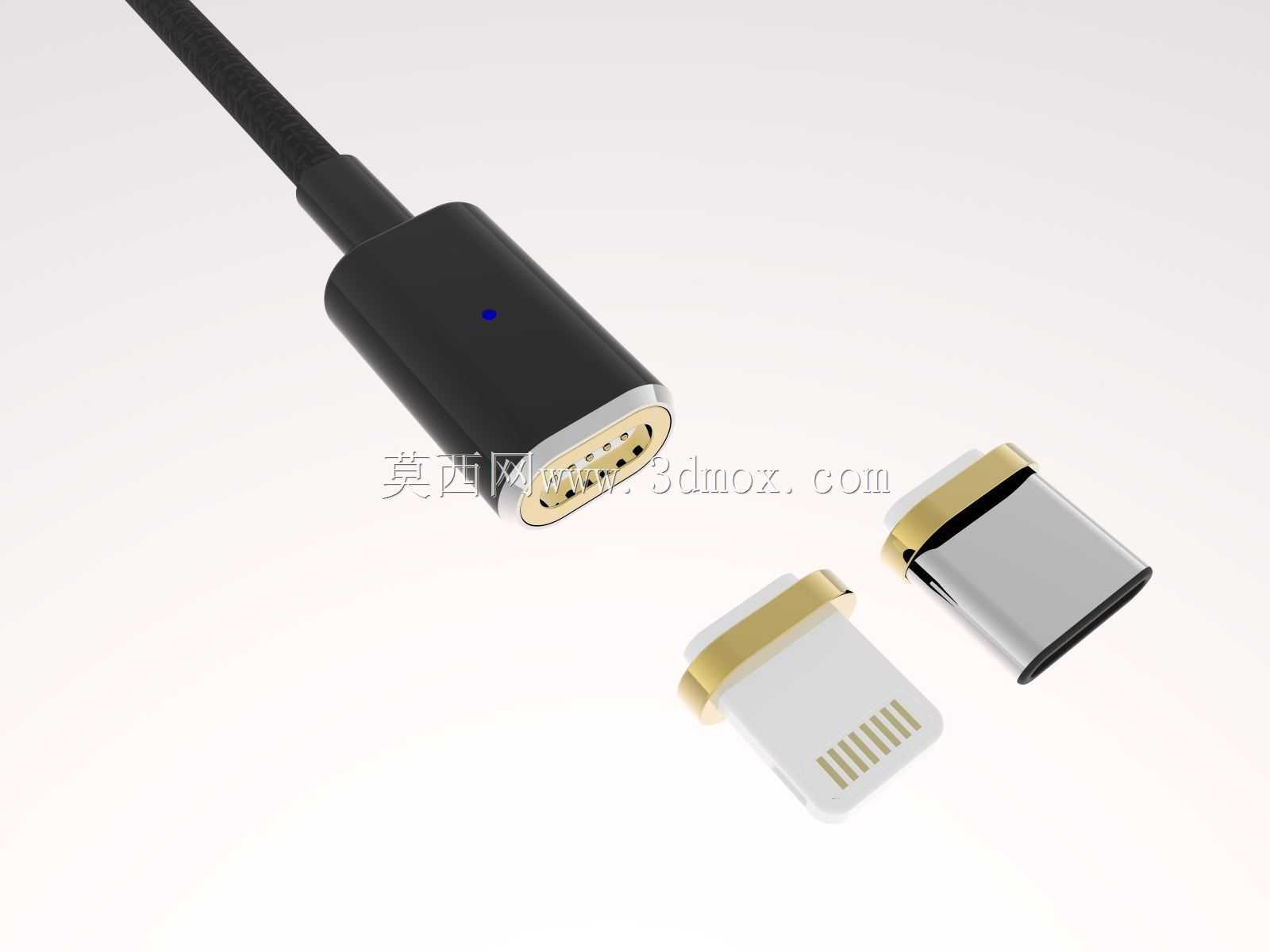

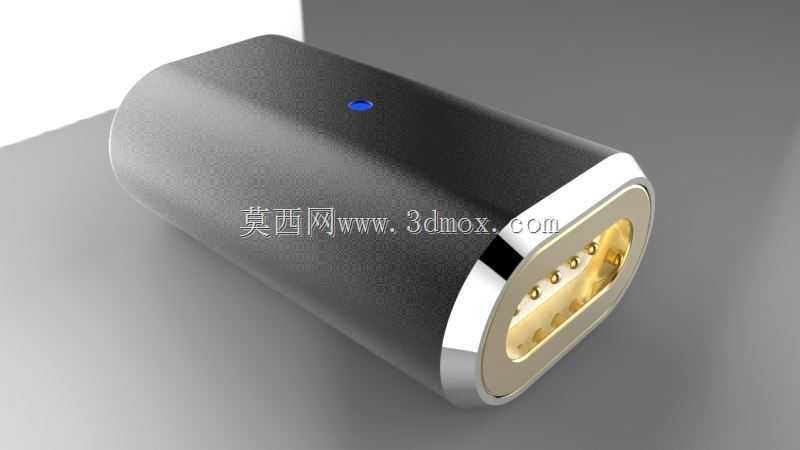

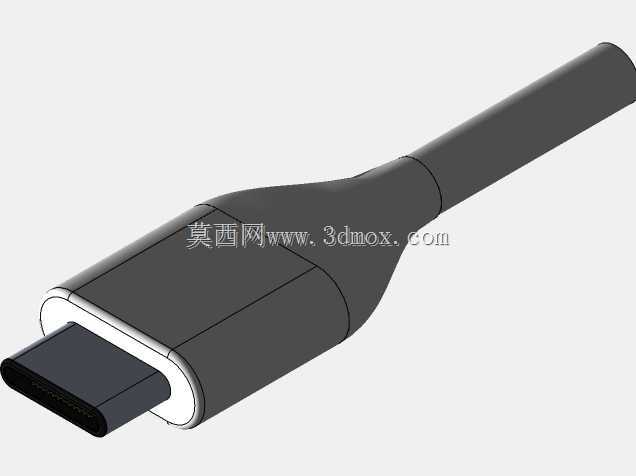

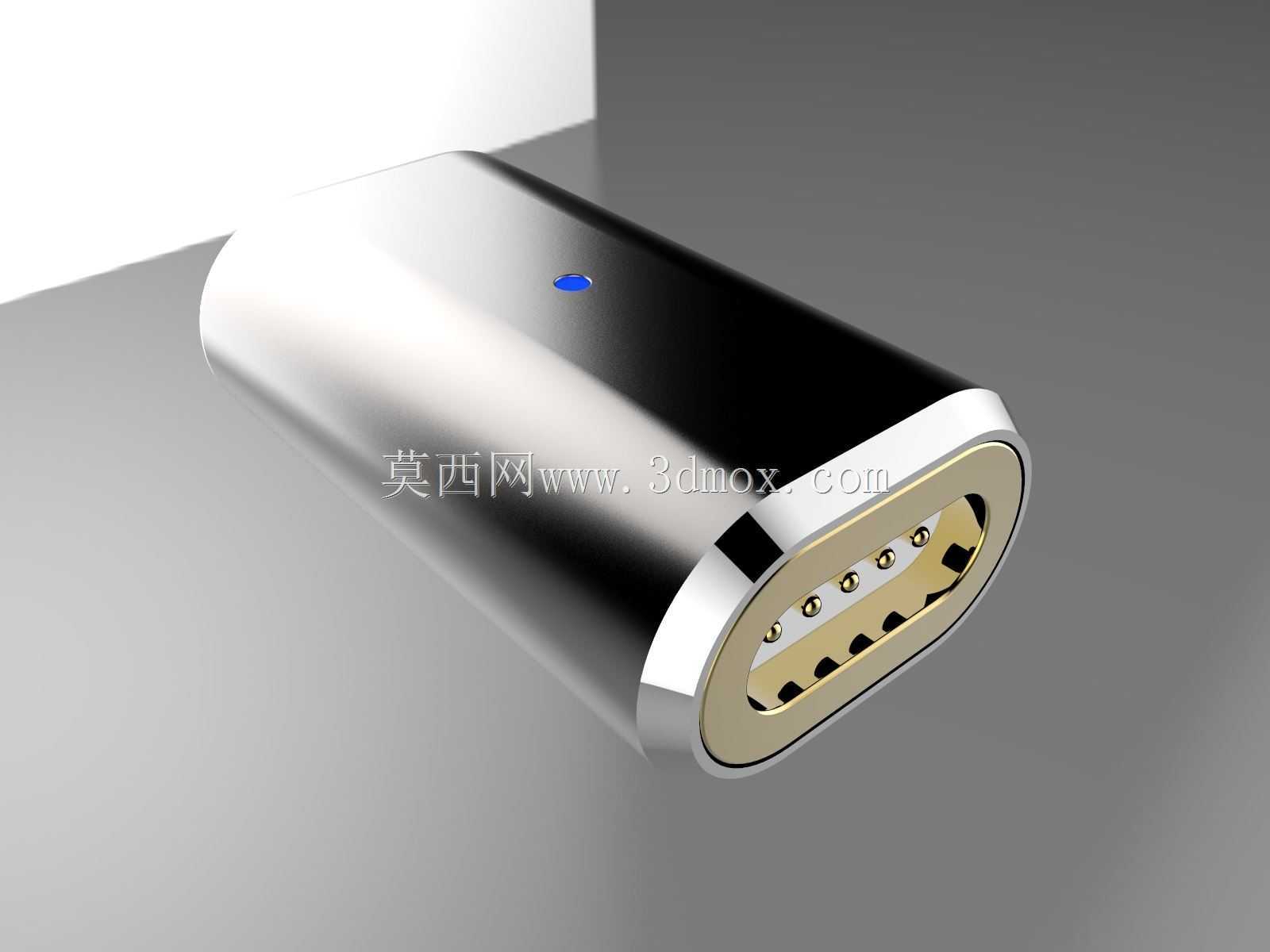

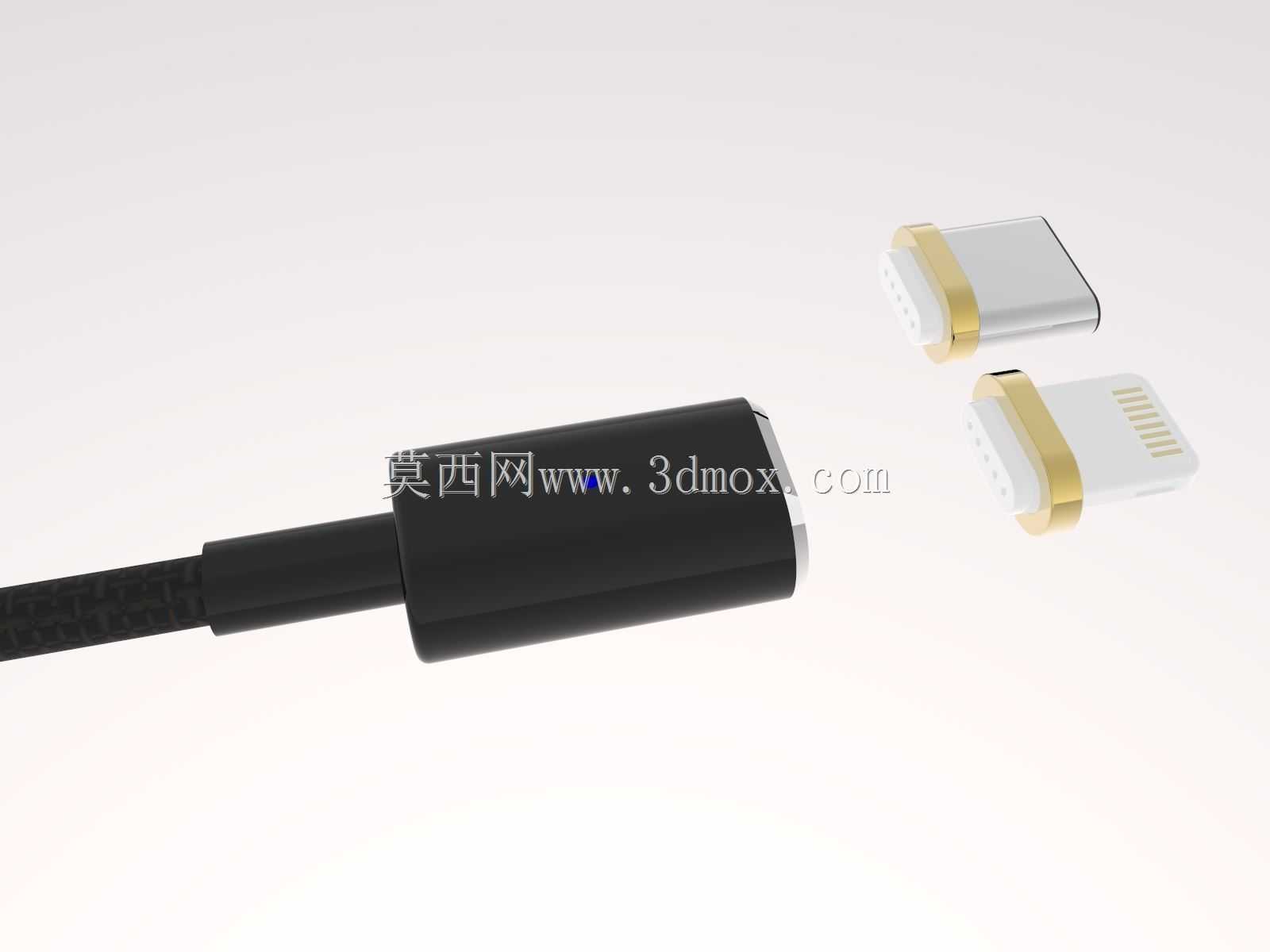

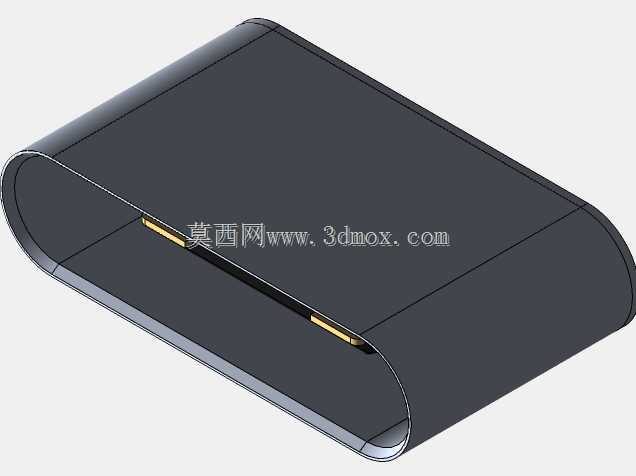

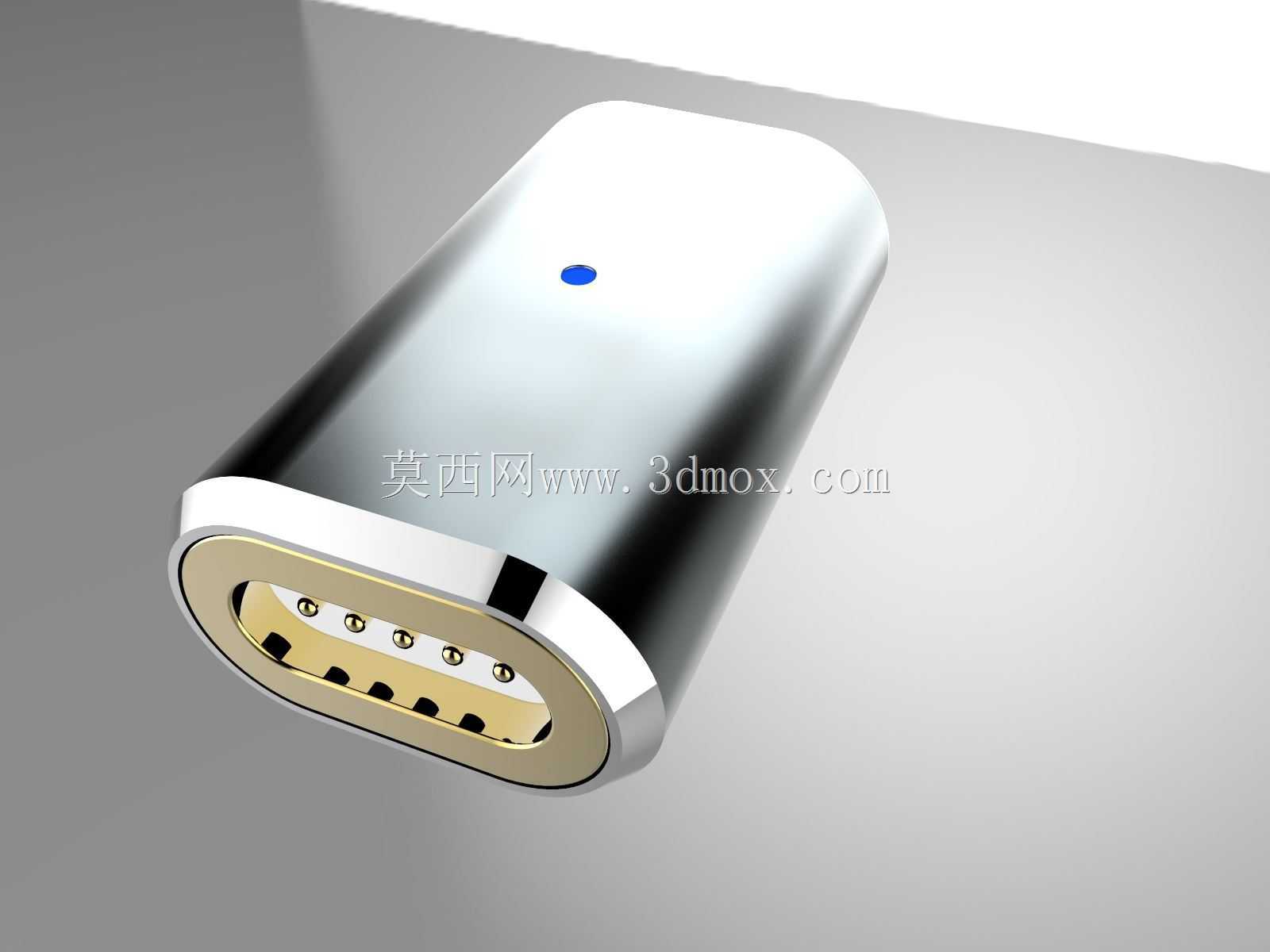

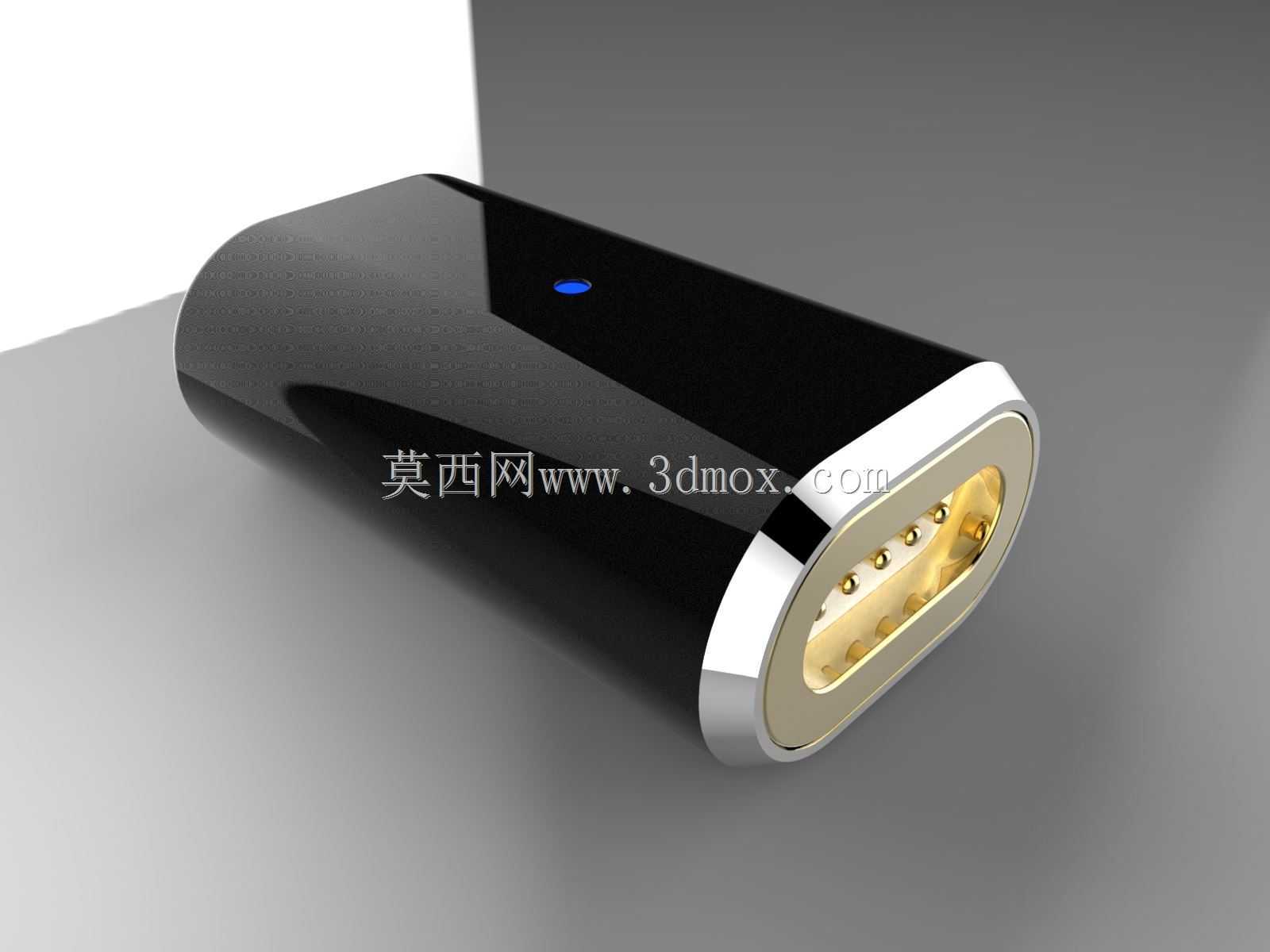

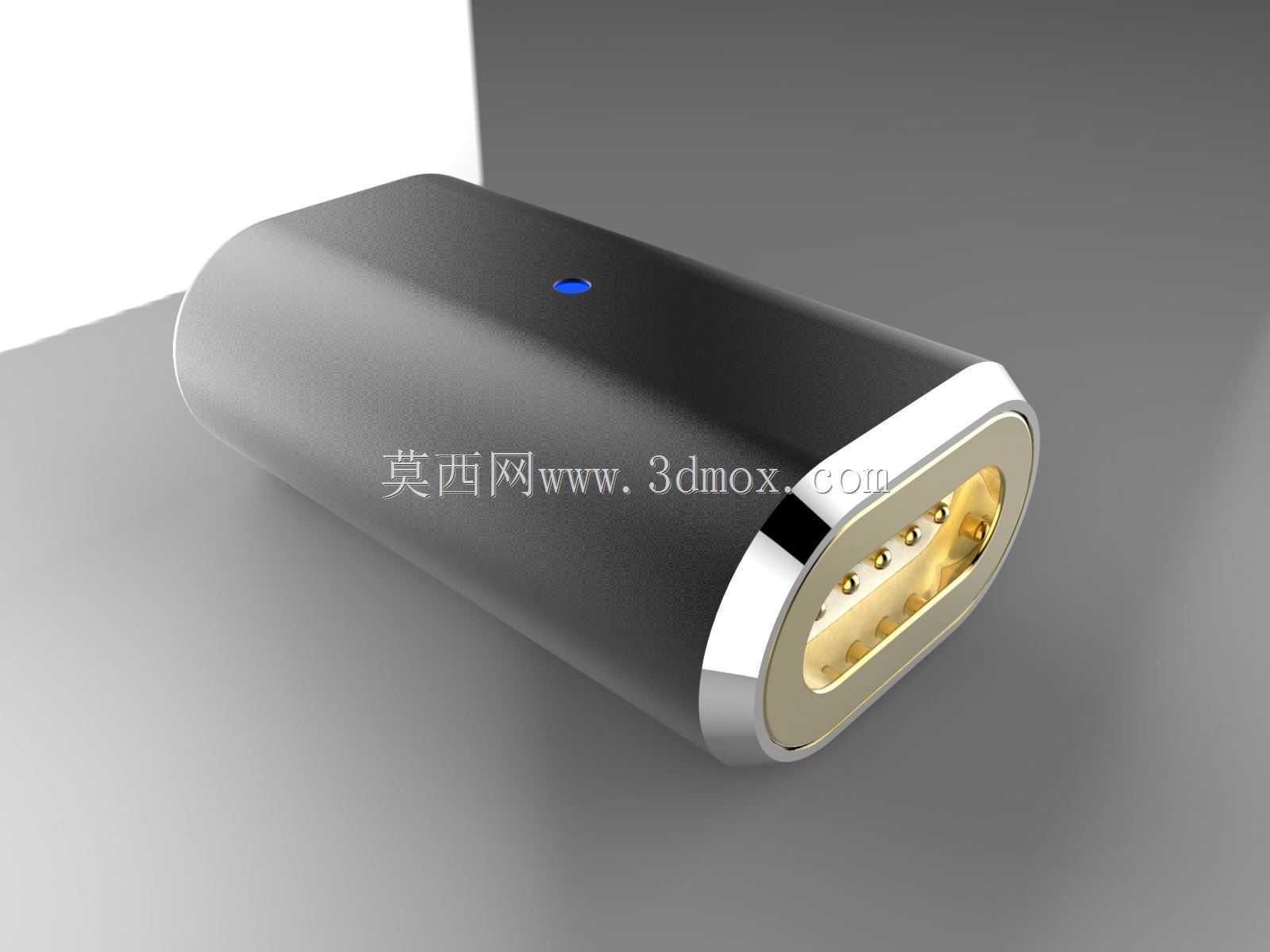

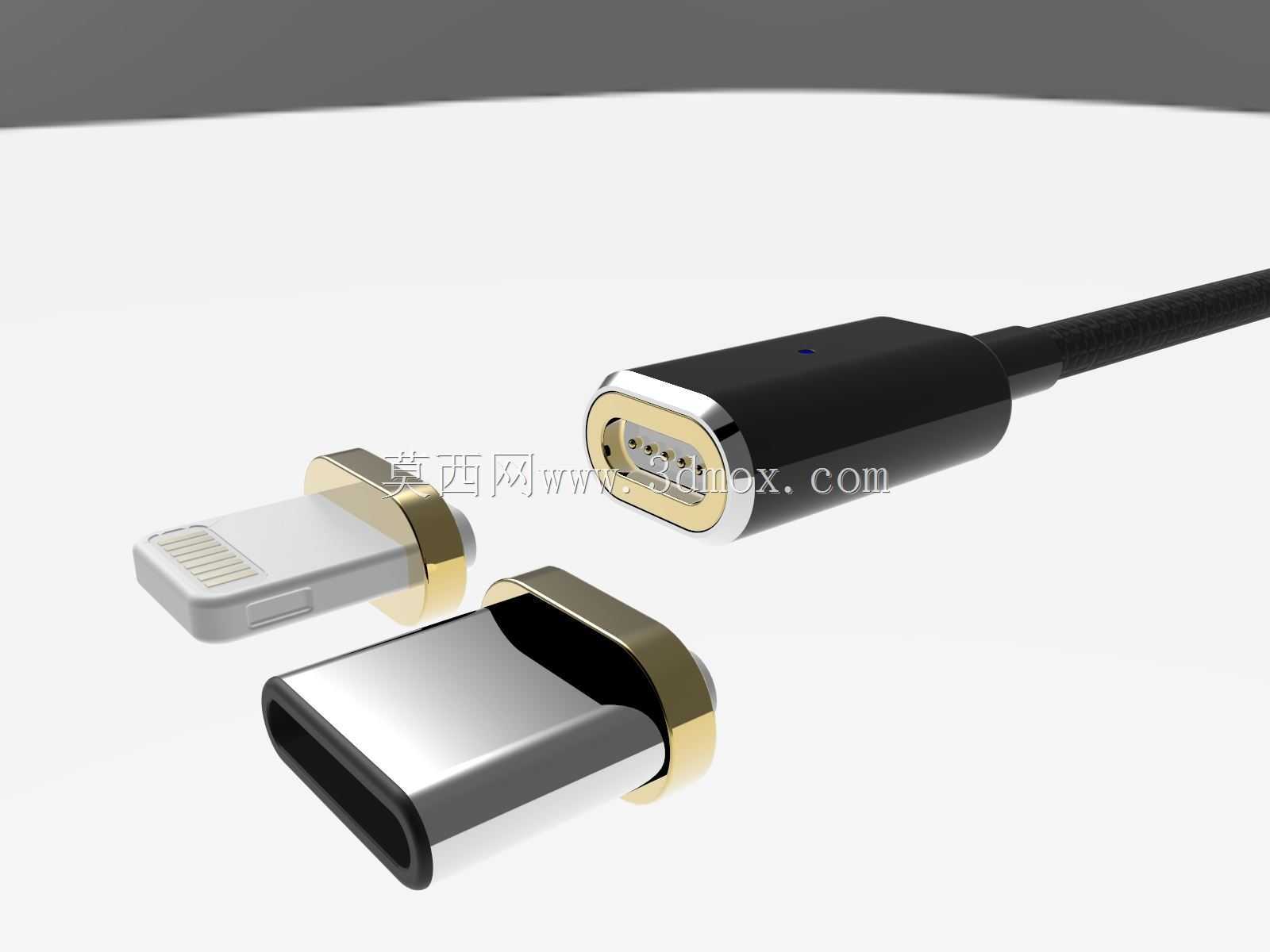

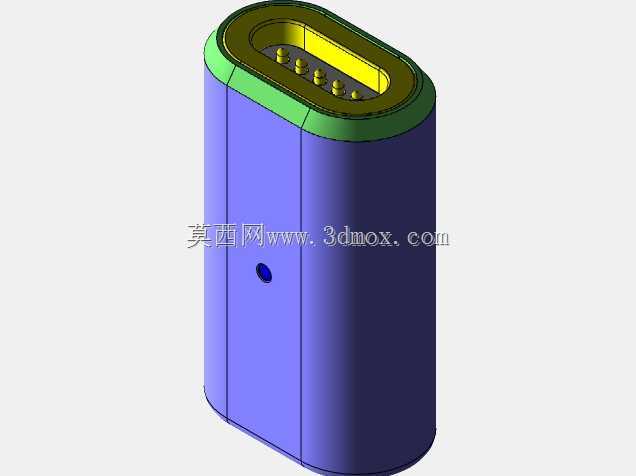

从功能特性来看,这套连接组件同时覆盖了Micro USB、USB-C以及闪电接口的适配需求,公端接头内置的镀金接触PIN针采用等距排布设计,接触阻抗控制在低区间范围,既能满足大电流供电的载流需求,也能保障高速数据传输时的信号稳定性,接头外围的磁吸环采用钕铁硼磁材充磁,磁吸力控制在合适区间,既保证正常使用时不会因为轻微拉扯出现断连,也能在受力超过阈值时顺利脱开。接头的外壳部分采用锌合金基材做表面抛光处理,搭配绝缘内托的耐高温塑胶材质,既保证了接头的结构强度,也能避免插拔过程中的静电导通问题,线缆与接头衔接的位置做了加长的应力释放结构,采用软胶包覆成型,能承受上万次的弯折测试而不会出现线芯断裂的问题。

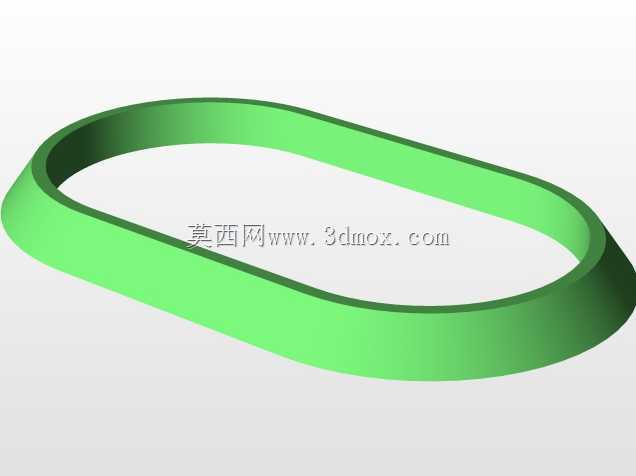

在设计思路上,这套结构首先做了接口端的公差匹配,公端接头的外轮廓尺寸严格对应各类型母座的接口内槽公差,插入深度控制在标准规范要求的范围内,既保证接触PIN针的有效接触长度,也不会因为插入过深顶坏母座内部的接触弹片。磁吸环的位置做了同轴度校准,磁环的N/S极做了错位排布,避免吸附时出现接反的问题,只有对位方向正确时才能顺利吸附导通,从结构上避免了反接带来的电路短路风险。接头内部的PCB板采用沉金工艺,走线做了阻抗匹配设计,供电线路与数据线路做了分隔屏蔽,减少大电流供电时对数据传输信号的电磁干扰。

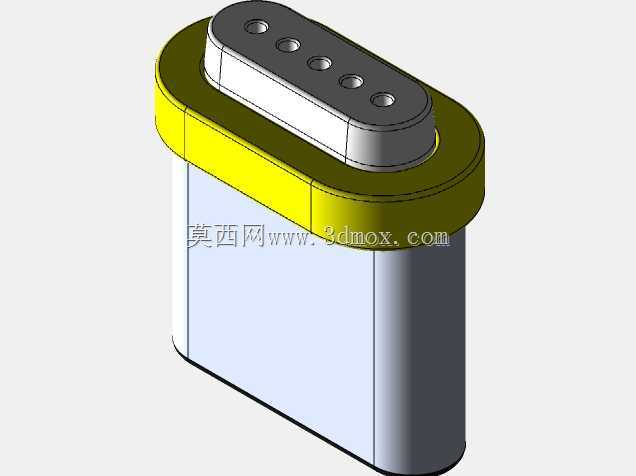

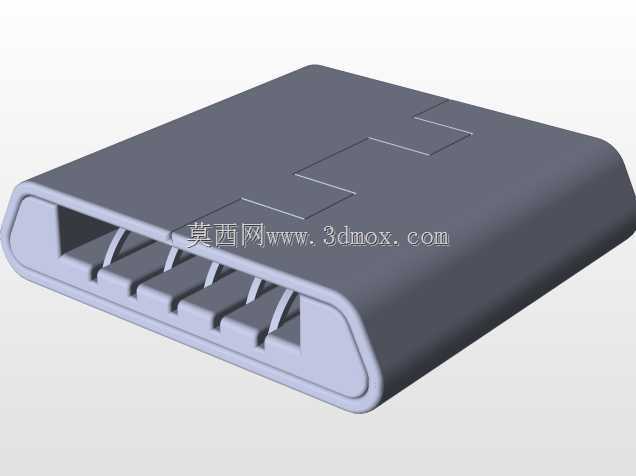

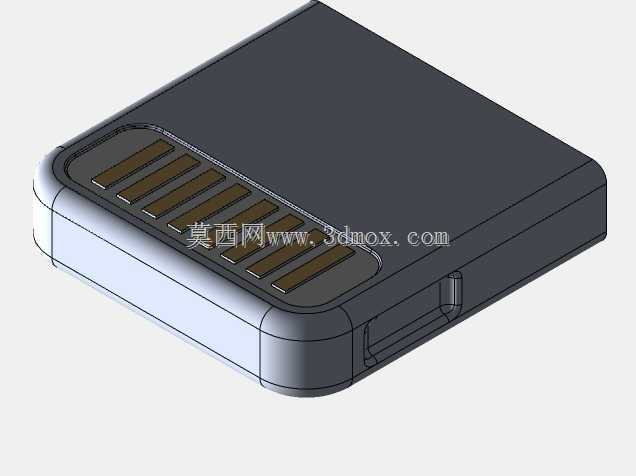

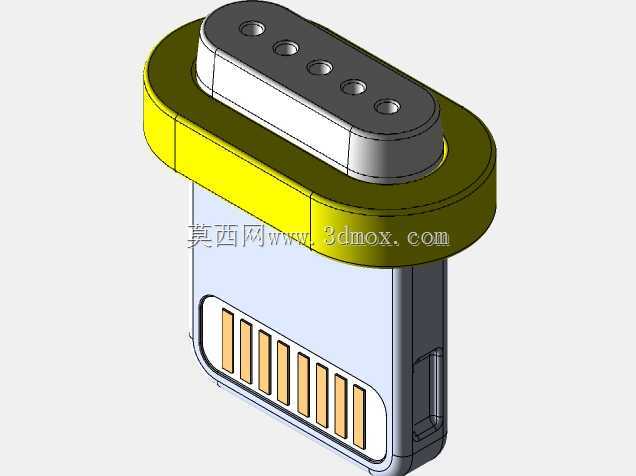

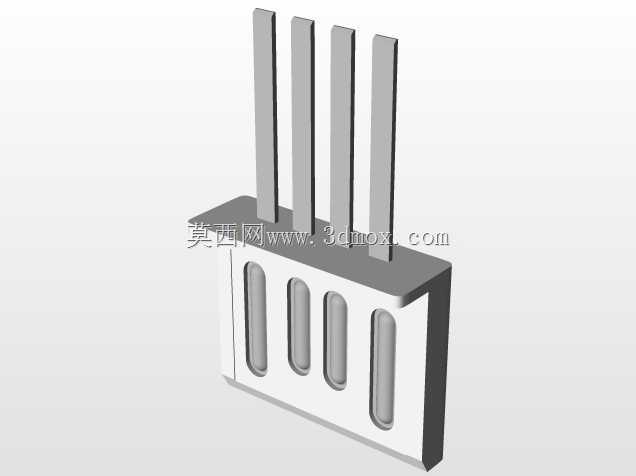

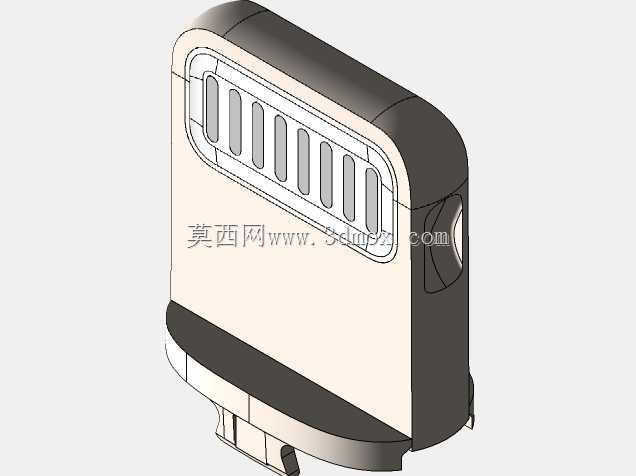

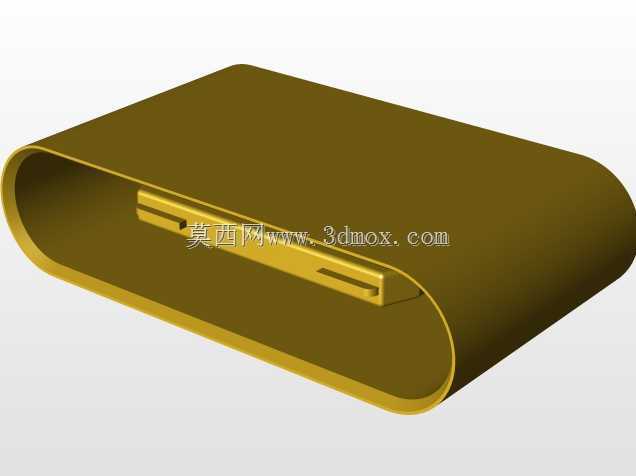

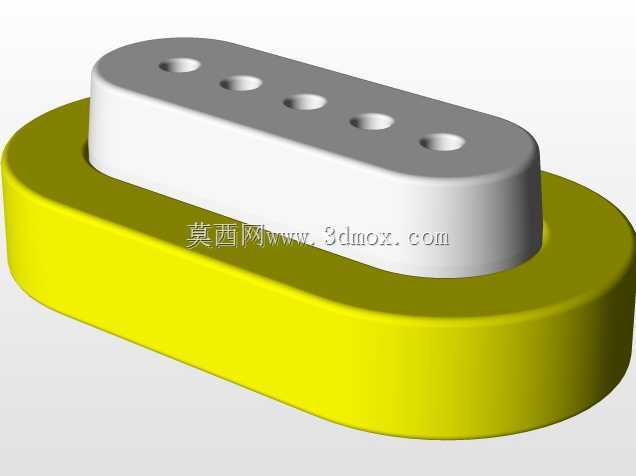

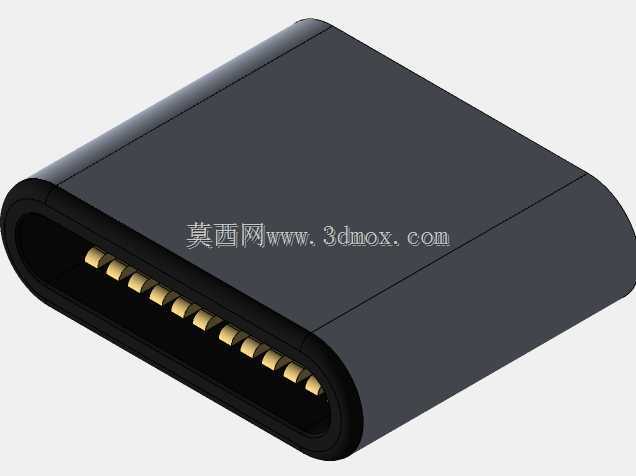

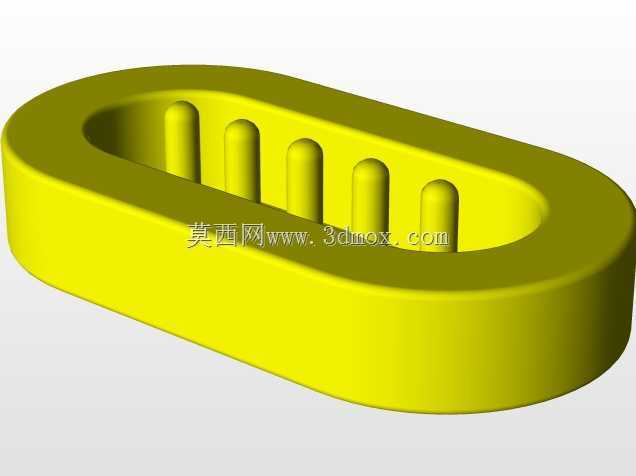

从安装边界与尺寸配合来看,公端接头的外露部分长度控制在不影响设备带壳使用的范围,接头外壳的最大外径适配市面上绝大多数消费电子设备的保护壳开孔尺寸,不需要拆除保护壳即可完成吸附连接。母座端的适配接头采用超薄设计,插入设备母座后外露的厚度不到2mm,不会额外增加设备端的突出尺寸,日常放置时不会因为接头突出硌到放置平面。磁环的磁力范围做了限定,吸附对位的有效距离在5mm以内,避免距离过远时吸附不到位,也不会因为磁力范围过大吸附周边的金属碎屑造成接触不良。接触PIN针的伸出高度做了统一管控,每根PIN针的高度差控制在0.02mm以内,保证所有接触点都能同时受力导通,避免个别PIN针接触不良带来的充电慢、数据断连问题。接头的绝缘部分采用耐高温的LCP材质,能承受焊接加工时的高温,也能在日常使用的大电流工况下保持结构稳定,不会因为长期发热出现形变松动的问题。
