Amarok摩托车轻量化三夹结构设计

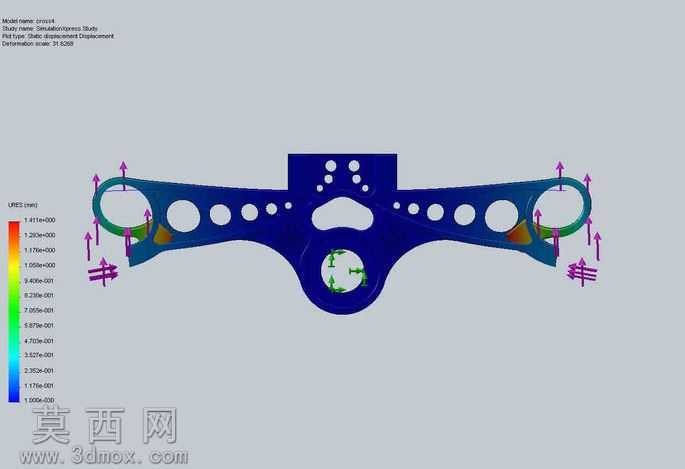

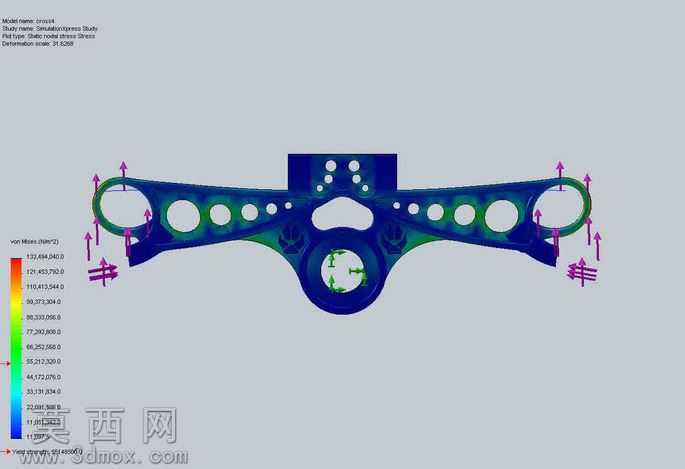

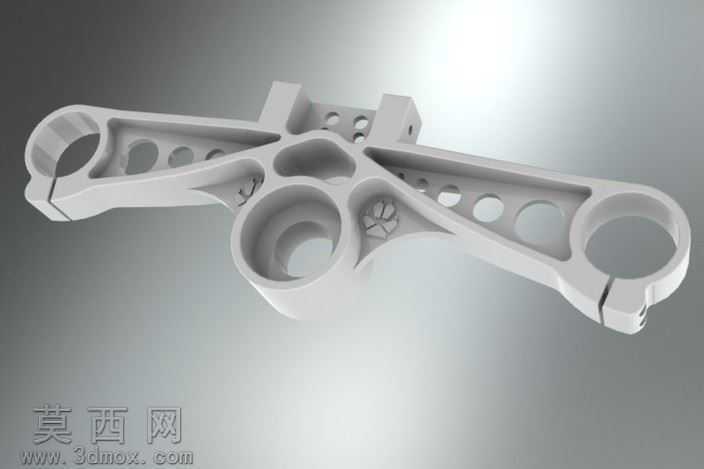

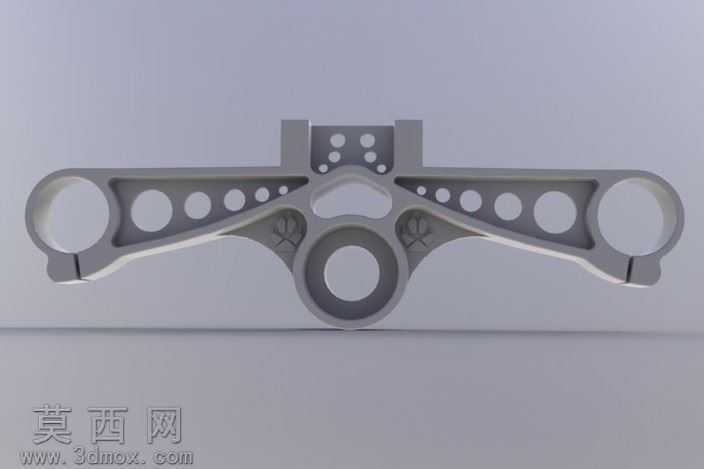

本作品为摩托车转向系统配套的三夹结构优化设计方案，采用三维参数化建模完成整体结构搭建，建模过程中以结构力学性能为核心导向，在保证装夹定位精度与结构强度的前提下完成轻量化迭代设计。建模阶段首先完成基准坐标系与装配定位基准的搭建，明确三夹与摩托车前减震、方向把的装配配合尺寸，预留螺栓连接孔位的加工余量与装配公差，避免后续装配出现干涉问题。整体结构采用一体化镂空设计思路，在非主要受力区域开设规则减重孔，对受力传导路径上的筋条做圆弧过渡优化，消除直角结构带来的应力集中隐患，同时对夹持部位做加厚处理，保证抱紧力满足使用要求，避免长期使用出现夹持松动、形变开裂的问题。材质设定选用高强度铝合金作为预设加工材质，渲染阶段采用哑光金属材质表现，还原铝合金机加工后的细腻质感，通过光影调整突出结构的筋条走向与镂空设计细节，清晰展示各部位的厚度变化与连接结构。设计过程中通过力学仿真验证结构性能，在200磅总负载的应用工况下，结构整体位移控制在0.12mm，整体重量控制在677g，相较初代设计实现了更优的轻量化表现，同时结构刚性、稳定性均满足使用要求。结构设计充分考虑机加工工艺可行性，所有加工面均采用常规铣削可实现的结构，无特殊复杂曲面与难加工死角，有效降低实际生产的加工成本与加工难度，整体结构兼顾轻量、高强度、加工便捷性的特点，外观线条流畅富有机械美感，可直接用于摩托车改装配件的生产参考，也可作为同类夹持类五金零件的结构设计参考模板，建模过程中对装配公差、受力形变、加工工艺的综合考量逻辑，也可应用到其他同类工装夹具、五金连接件的设计流程中。
