小型特斯拉涡轮机三维结构设计

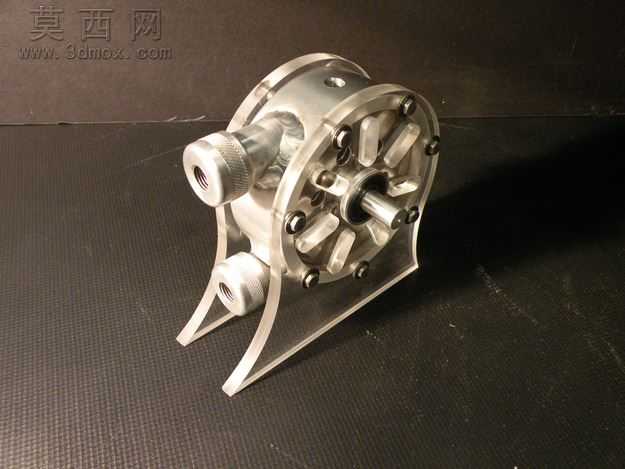

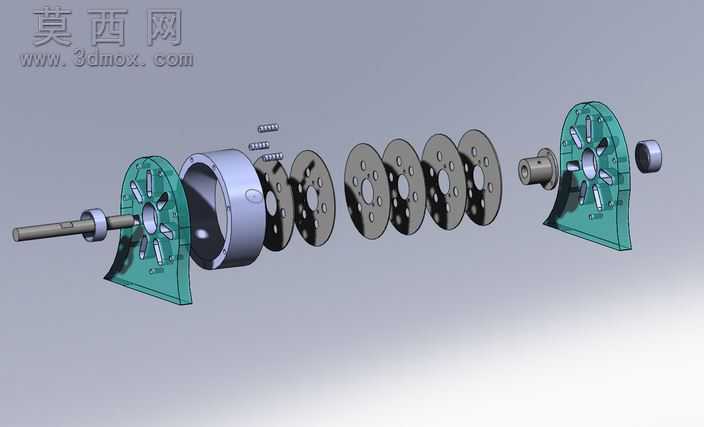

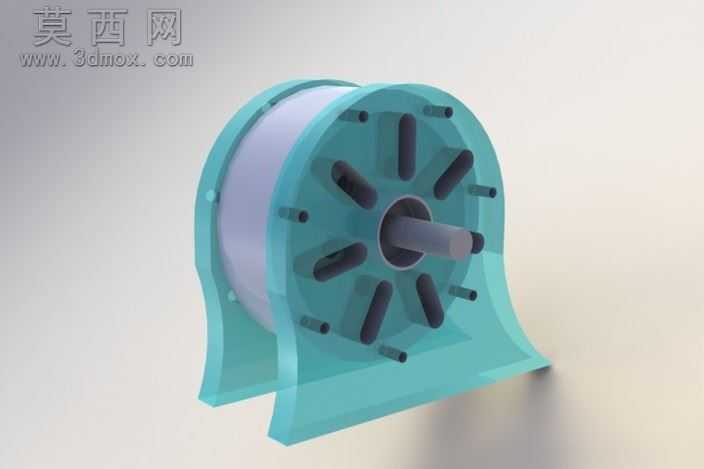

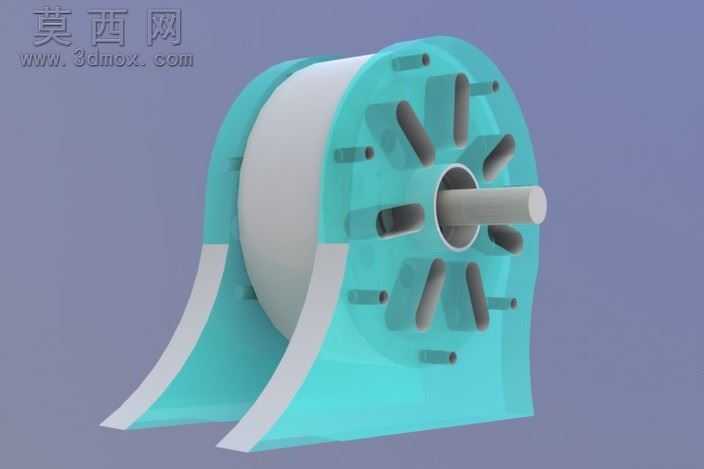

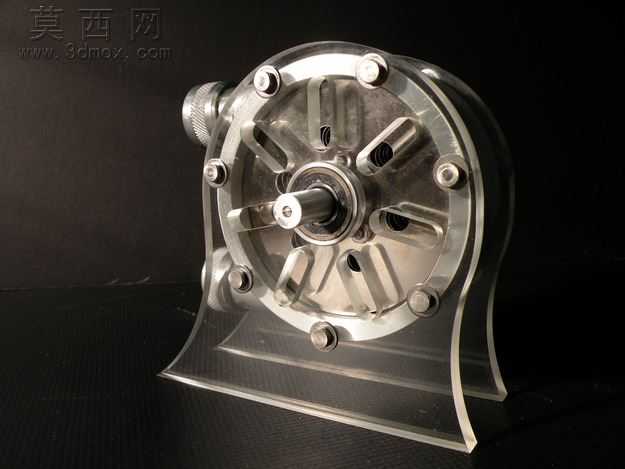

本作品为小型特斯拉涡轮的三维结构设计，整体采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现了涡轮的全部装配层级与零件组成，从两端的端盖支撑结构、主轴组件，到中间层叠排布的叶轮盘片，再到密封腔体结构，所有零件的尺寸配合、装配关系都经过严谨的参数校验，可直接用于后续的加工参考与结构优化。建模过程中针对特斯拉涡轮无叶片的核心结构特点，对层叠圆盘的表面粗糙度、盘片间距、轴孔配合公差都做了符合气动原理的参数设定，端盖部分的进气口结构按照切向进气的流体要求做了曲面优化，保证压缩空气进入腔体后可以形成稳定的边界层效应，带动盘片与主轴旋转。渲染阶段对不同零件赋予了差异化的材质属性，端盖采用青绿色工程塑料材质模拟轻量化的3D打印加工效果，腔体环件与主轴赋予金属钢材质体现机械加工的金属质感，层叠叶轮盘片采用抛光铝合金材质表现光盘改制的原型特征，不同材质的光影反射效果经过调整，让爆炸视图的结构层次清晰可辨，每个零件的轮廓与装配位置都一目了然。设计思路源自边界层涡轮的工作原理，参考地面涡轮的成熟结构，采用废旧硬盘盘片作为核心水轮机转轮，搭配外置套管与3轴控制的支撑结构，整体加工门槛极低，除标准车削、滚花、铣削工序外，特殊结构均可通过手磨机与普通车床完成加工，进气口结构经过专门设计，可适配80psi压缩空气输入，实测可达到10000rpm的高转速输出，整体结构紧凑、装配简单，是兼具教学演示与动手实践价值的小型气动动力装置，完整还原了特斯拉涡轮依靠流体边界层效应传递动力的核心结构特点，可作为流体机械教学演示模型，也可作为小型气动动力源拓展更多应用场景。
