轻量化拓扑优化三夹具结构设计

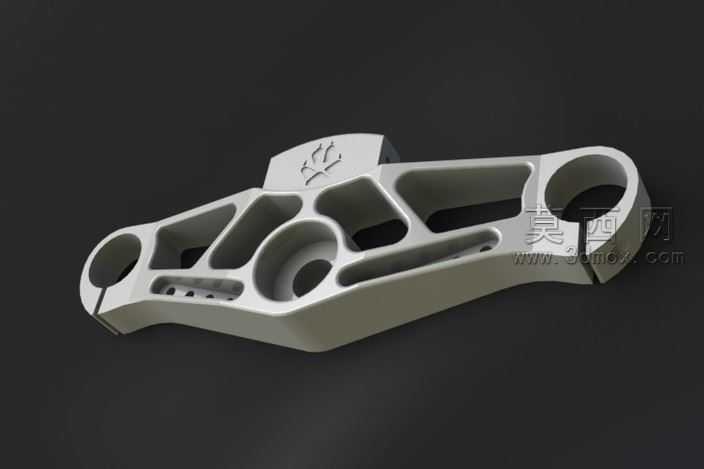

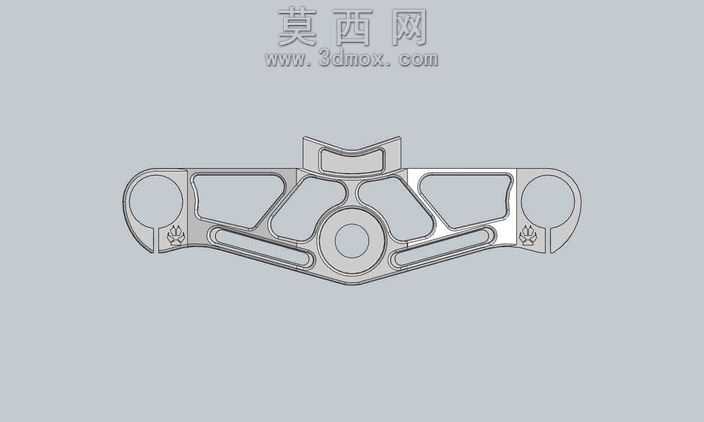

本作品为一款经过拓扑优化设计的三夹具结构，整体采用一体化建模思路完成三维构建，建模阶段围绕夹具的装夹定位功能需求，对整体受力路径进行梳理，在保证结构刚性与装夹精度的前提下，最大化去除非受力区域的冗余材料，实现结构的轻量化设计。模型构建过程中，首先完成基础装夹点位的基准定位，确定三处装夹连接孔的位置精度与配合尺寸，保证夹具与装夹对象、连接基座的装配适配性，随后基于有限元受力分析的结果，对主体承载区域进行流线型的结构过渡设计，通过多组不规则镂空腔体的排布，在不降低结构抗扭、抗弯强度的前提下，将整体重量控制在989g，大幅降低了夹具的自身负载。材质设置上采用哑光金属材质模拟航空级铝合金的表面质感，渲染阶段通过柔和的侧方打光凸显结构的曲面过渡与镂空腔体的层次感，清晰展现各加强筋的走向与壁厚分布，所有结构转角处均设置了合理的工艺圆角，避免应力集中问题的同时，也适配后续机加工的工艺要求。结构设计上，主体采用对称式的受力布局，三处装夹孔位分别对应不同的装夹定位需求，中部的凸起标识区域做了一体化的浮雕设计，与主体结构无缝衔接，各镂空区域的筋板厚度经过反复校核，保证在夹紧受力状态下不会出现形变超差的问题，整体结构无冗余装配部件，一体化的设计也降低了后续装配的累计误差，提升了夹具的整体装夹稳定性。设计过程中充分考虑了实际使用场景的受力工况，对装夹时的剪切力、扭转力传递路径进行了优化，让筋板结构完全顺着主应力方向排布，既实现了极致的轻量化效果，又完全满足工装夹具的刚性与精度要求，整体造型流畅富有工业设计美感，兼顾了功能性与工艺性。
