多安装位对称式通用电气固定支架结构

　　在工业电气柜、户外电气设备挂载、生产线电气组件排布场景里，这类对称式支架承担着电气元件与安装基面的刚性连接作用，区别于常规单侧固定的支架，该结构采用中心对称的六安装孔布局，能同时适配多组电气模块的并行固定需求，避免了多支架拼接带来的累计安装误差。从实际使用场景来看，这类支架常被用于高低压配电柜内部的断路器、接线端子排、整流模块的承重固定，也可在户外通信基站的设备挂载场景中，作为天线馈线模块、信号处理单元的支撑连接件，其对称的受力结构能抵消设备运行时产生的微幅振动，避免长期振动导致的固定螺栓松动问题。

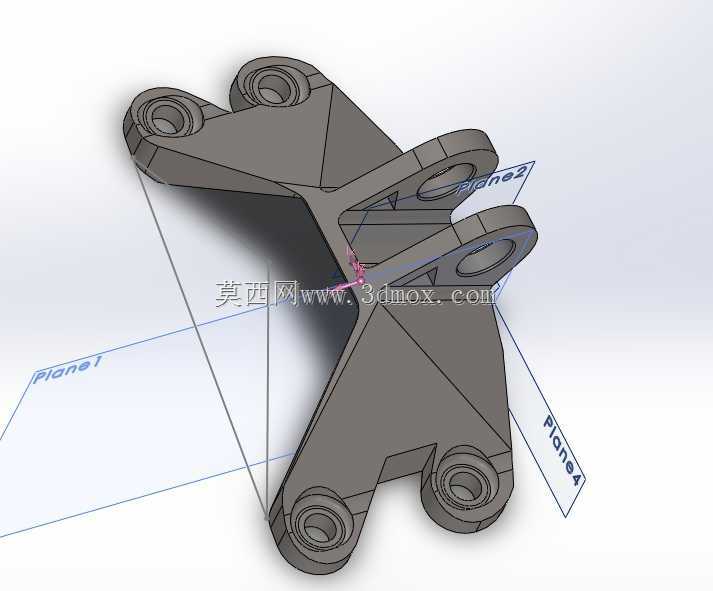

　　从结构设计逻辑来看，该支架采用中心放射式的筋板布局，六个带衬套的安装孔位沿中心对称分布，每个安装孔位都延伸出独立的支撑筋与中心主体连接，既保证了每个安装点的局部刚性，又通过筋板的力传导路径将单点受力分散到整个支架主体，避免局部应力集中导致的结构变形。每个安装孔都设计了内嵌的轴套结构，安装时螺栓穿过轴套锁紧，轴套端面能与被固定元件的安装面完全贴合，避免支架本体平面度误差导致的安装间隙，同时轴套的壁厚能承受螺栓锁紧时的压应力，防止长期锁紧后支架安装孔出现压溃变形。支架的中心区域做了下沉式的让位设计，能避开安装基面上的凸起焊缝、走线凸台等结构，安装时不需要额外对基面进行打磨处理，降低现场安装的加工工作量。

　　从安装边界来看，该支架的六个安装孔分为三组对称排布，每组两个孔位的孔间距匹配常规电气元件的通用安装孔距，可兼容不同宽度的电气模块安装，不需要额外制作转接板。支架的整体厚度经过受力核算，在单孔挂载5kg载荷的工况下，整体形变量控制在0.1mm以内，能满足绝大多数低压电气元件的承重要求。支架的边缘都做了倒圆角处理，避免安装过程中划伤电气线缆的绝缘层，也能防止安装人员操作时被锐边割伤。在实际选型适配时，该支架可直接通过螺栓固定在C型钢安装梁、电气柜安装背板、设备壁挂基面等不同类型的安装基础上，六个安装孔位可根据实际挂载元件的数量选择使用，未使用的孔位可作为线缆固定点使用，拓展了支架的使用场景。

　　从结构受力的角度考量，该支架的筋板走向完全匹配受力传导路径，当某一侧的安装孔承受垂直向下的载荷时，载荷会沿该侧的支撑筋传导到中心主体，再通过对侧的支撑筋分散到对侧的安装固定点，避免单个固定螺栓承受全部载荷，这种受力设计能让支架在偏载工况下依然保持稳定，不会出现单侧倾斜的问题。支架的安装孔轴套高度略高于支架本体平面，安装时被固定元件的重力完全由轴套承担，支架本体的平面不需要承受压应力，可适当降低支架本体的板材厚度，在保证结构强度的前提下减少材料用量，降低构件的整体重量。在生产线的电气组件预装环节，这类对称支架可实现正反通用，不需要区分安装方向，能减少预装时的分拣工作量，提升装配效率。针对户外使用场景，该结构的表面无积水凹槽，所有平面都设计了微小的排水坡度，雨天不会在支架表面积水，降低长期使用后的锈蚀风险，同时对称的结构也方便做表面防腐处理，喷涂、镀锌等工艺都能实现全覆盖，无处理死角。
