通用电气绿色多孔连接支架结构设计

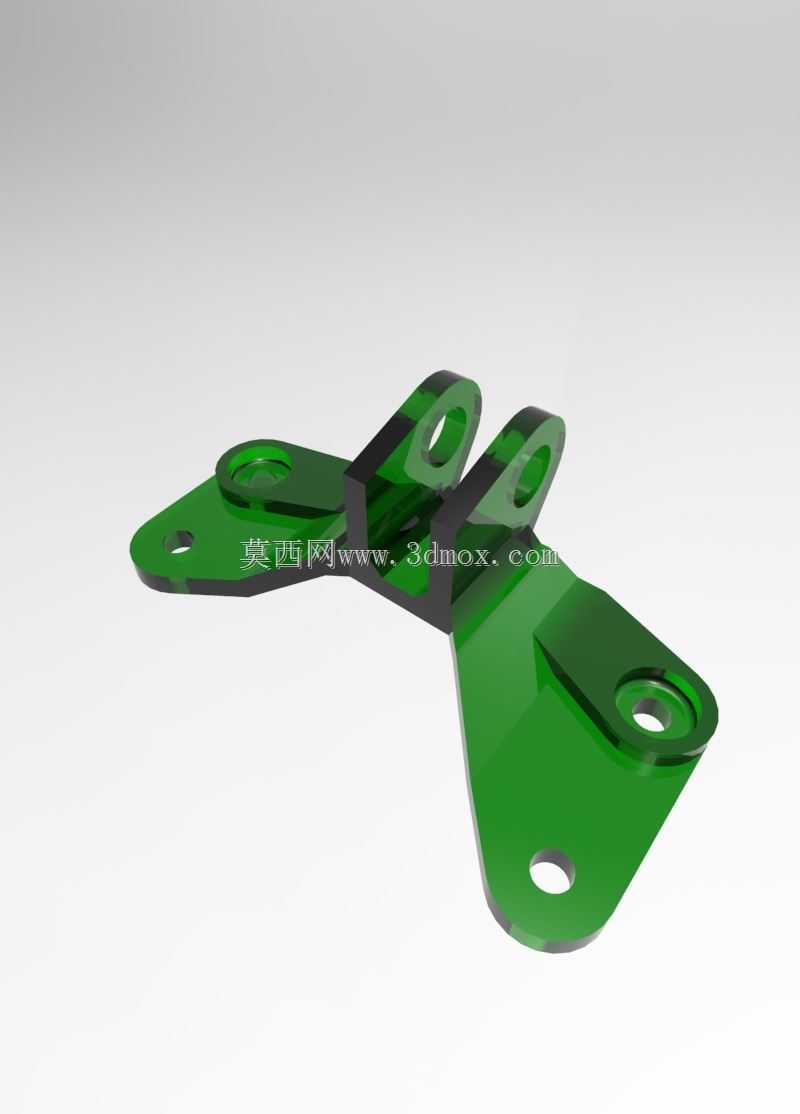

　　在工业电气配套的结构连接场景中，这类多安装位的支架构件往往承担着分散载荷、适配多点位固定的核心作用，不同于常规单臂支架的受力逻辑，该构件采用分叉式的翼型布局，三个延伸臂各自预留了同轴度经过校准的安装孔位，能够同时对接三个不同方向的装配件，避免了多支架拼接带来的累计装配误差。从实际使用场景来看，这类支架常应用在低压电气柜内部的元件固定、工业设备外侧的管线辅件挂载、小型传动机构的辅助支撑位置，单构件质量控制在544g，既保证了结构强度不会在长期振动工况下出现形变，又不会给主安装基面带来过多的附加载荷。设计阶段首先要明确各安装孔的位置公差，三个延伸臂的孔位中心需要和对接元件的安装基准完全匹配，

　　其中主臂位置的两个叠层孔位采用了同轴嵌套的设计思路，用来穿过定位销实现支架本身的初定位，剩余两个侧翼的孔位分别对应不同方向的装配件，每个孔位的边缘都做了倒角处理，既可以避免安装时刮伤配套紧固件的镀层，也能在紧固件穿入时起到导向作用，降低现场装配的对位难度。从外形边界来看，构件整体没有超出安装基面的外凸锐角，所有边缘都做了圆弧过渡处理，避免在设备运维过程中划伤操作人员，三个延伸臂的弯折角度经过反复校核，既保证了各装配件之间留有足够的操作间隙，不会出现安装后工具无法触及紧固件的问题，也尽可能压缩了构件本身的占用空间，适配紧凑化的设备内部布局。材料选型上采用了具备一定韧性的金属基材，表面做了绿色防护处理，能够适应常规工业车间的温湿度环境，

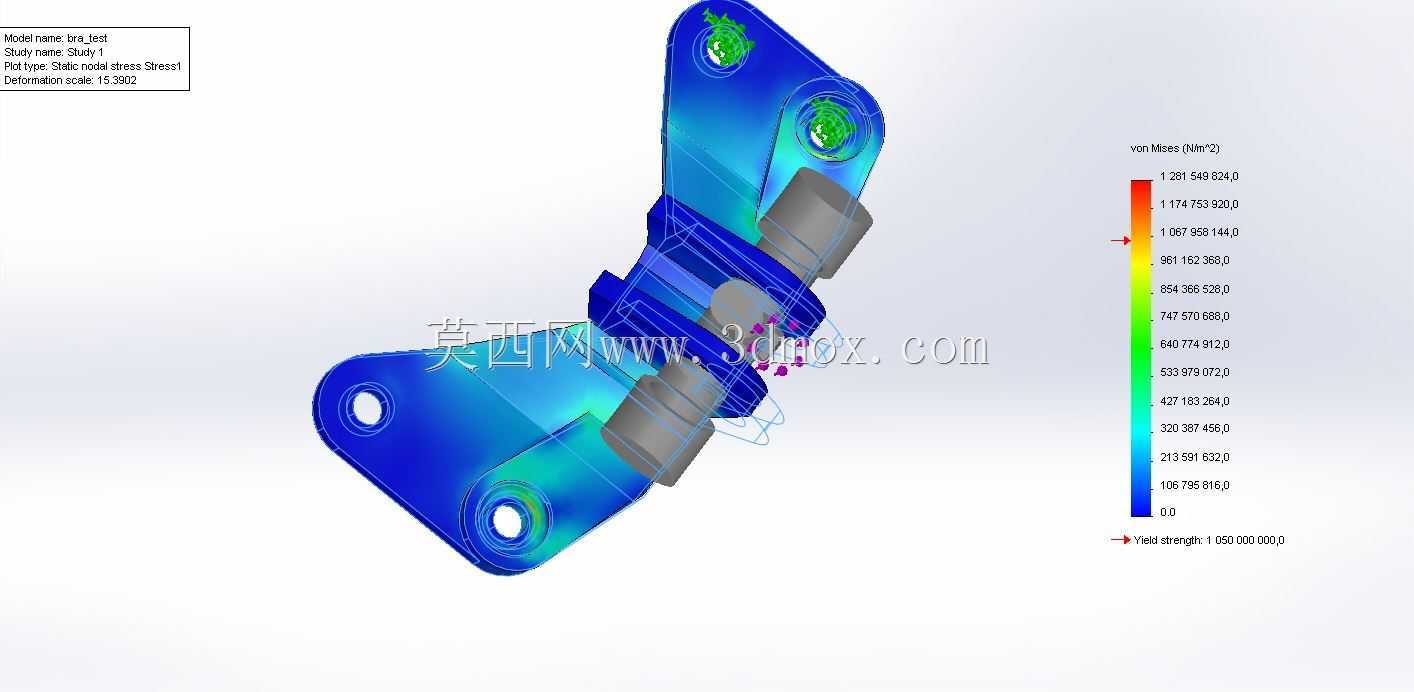

　　避免长期使用出现锈蚀导致的连接强度下降。在受力校核环节，需要重点关注三个臂的交汇根部位置，这是整个构件的应力集中区域，设计时在根部做了加厚过渡处理，没有出现直角衔接的应力薄弱点，当单个侧翼承受垂直方向的挂载载荷时，应力能够顺着臂身平滑传递到主安装基面，不会在根部出现应力断裂的风险。安装边界方面，主定位孔的孔径适配常规的M6规格紧固件，侧翼孔位可兼容M4到M6的不同紧固件规格，能够适配不同厂家的配套元件安装需求，不需要现场二次扩孔加工。构件的平面度控制在0.1mm以内，保证安装后和基面完全贴合，不会出现局部翘起导致的紧固受力不均问题，在长期受振的工况下，也不会因为贴合面存在间隙出现紧固件松动的情况。不同于定制化的专用支架，

　　这类通用型多臂支架可以适配多种不同的安装场景，在电气设备改造、小型自动化机构搭建的过程中，能够减少单独设计支架的周期，直接选用即可满足多点位连接的需求，翼型的布局也让布线更加方便，连接的线缆可以顺着臂身的走向排布，用扎带直接固定在支架上，不需要额外增设走线槽。
