卡通造型抓取式火箭机器人结构设计

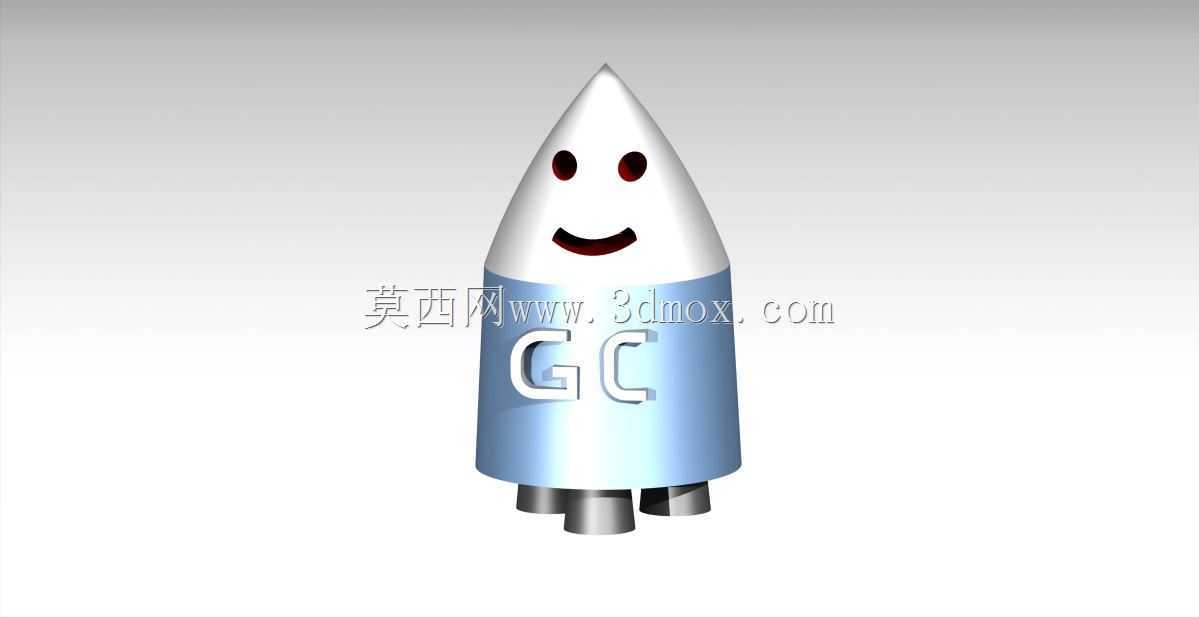

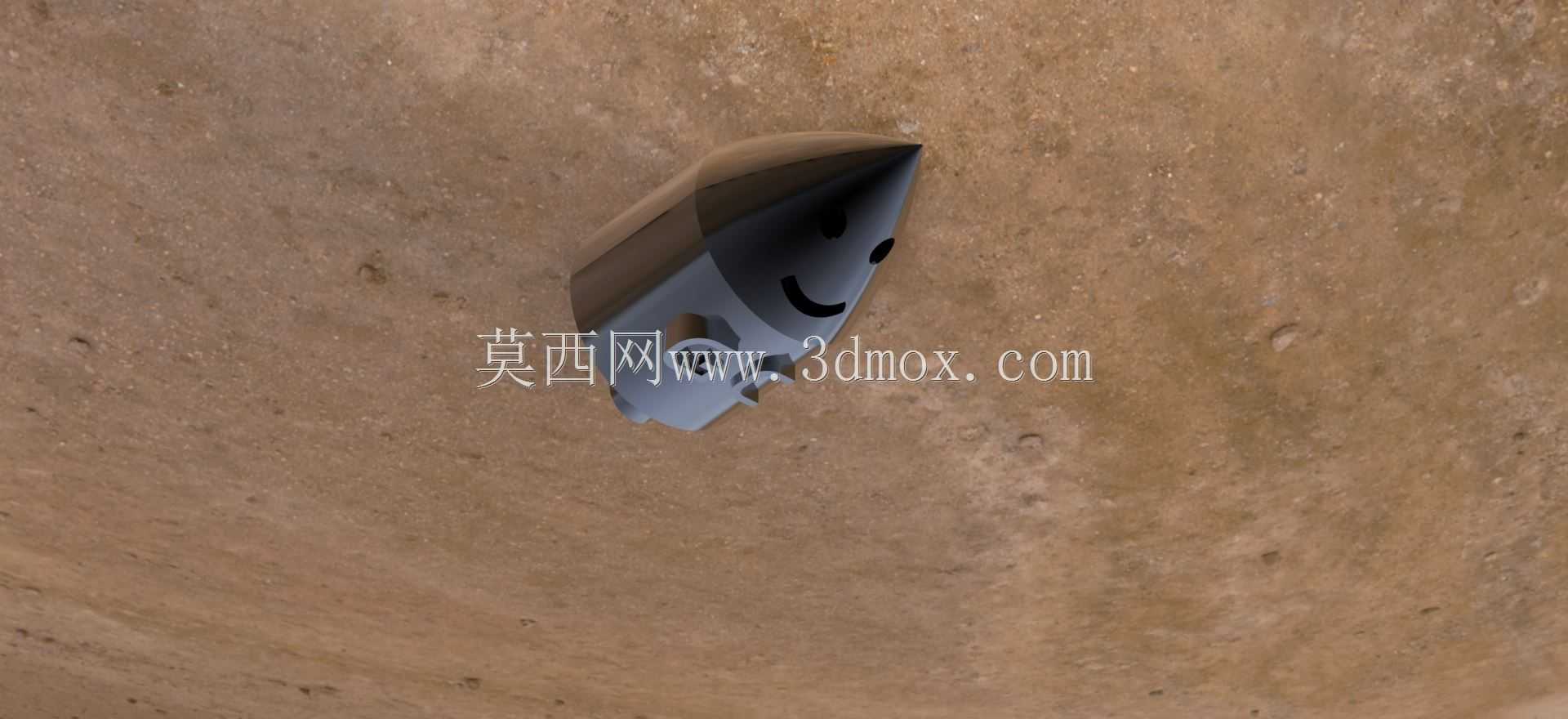

　　这款抓取式火箭机器人的设计，最初是面向青少年科创教学、小型桌面演示场景开发的，在实际落地中也可拓展用于轻量物料的定点转运、文创展项的互动交互环节。不同于常规工业抓取设备的硬朗工业风外观，它采用了拟人化的卡通火箭造型，锥部的弧形曲面做了连续顺滑过渡，没有尖锐棱角，在教学场景使用时能避免磕碰划伤，适配中小学科创实验室、科技馆互动展项的安全要求。

　　从功能实现逻辑来看，底部的三组支撑脚同时集成了行走支撑与抓取执行的双重功能，单组支脚采用圆柱式伸缩结构，内置微型直线驱动组件，支脚端面做了防滑纹理处理，当设备移动到目标物料位置时，三组支脚可同步向内收拢，实现对直径在30mm-80mm范围内、重量不超过500g的柱状、块状轻质物料的环抱式抓取，抓取力度可通过驱动组件的行程参数做线性调节，避免夹损表面易刮花的物料，比如3D打印教学样件、文创展示小物件等。

　　设计过程中首先确定了整体的尺寸边界，整体高度控制在180mm，主体筒体直径为70mm，锥部高度占整体高度的三分之一，底部支脚完全收拢时的最小外接圆直径为60mm，完全展开时的最大外接圆直径为120mm，这个尺寸参数既保证了桌面摆放时不占用过多操作空间，也能适配常规科创教学套件里的标准物料尺寸。主体筒体内部预留了直径40mm的中空安装腔，可容纳控制电路板、微型电池、蓝牙通讯模块等元器件，腔体侧壁做了2mm厚度的环形加强筋，既保证了筒体的结构强度，避免跌落时出现壳体开裂，也尽可能控制了整体自重，满配元器件后的整体重量不超过300g，对桌面承载没有额外要求。

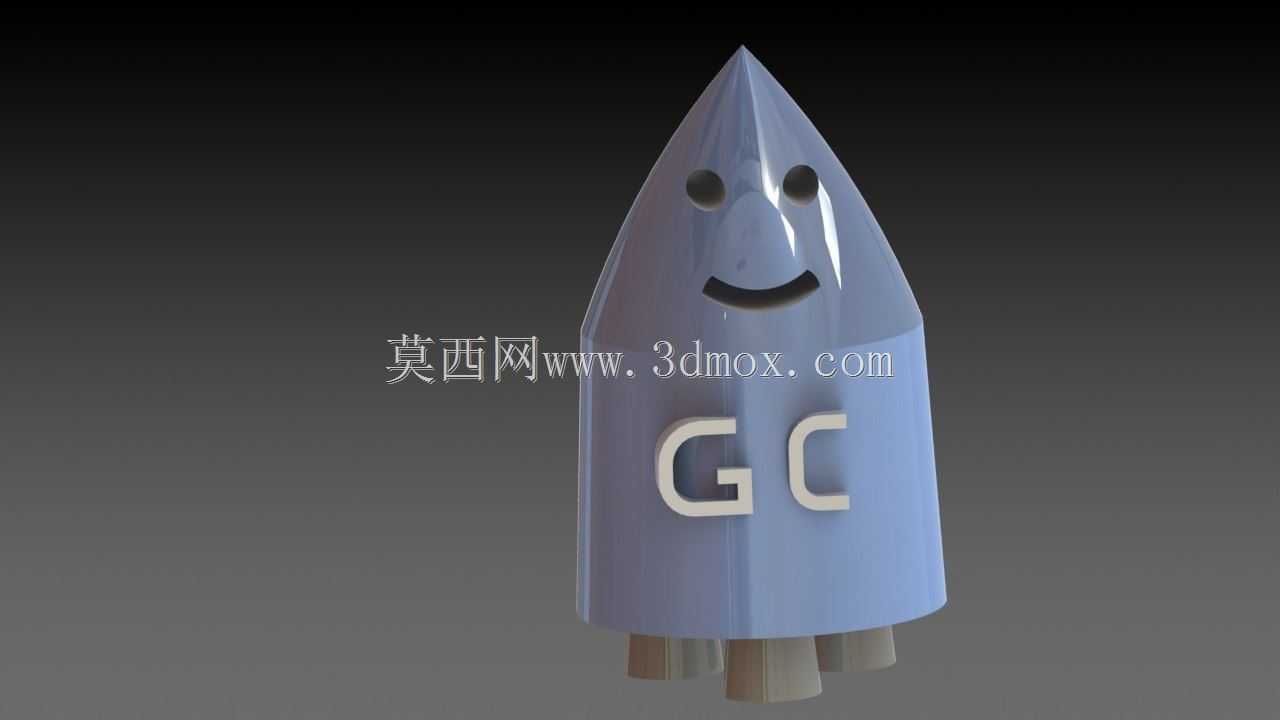

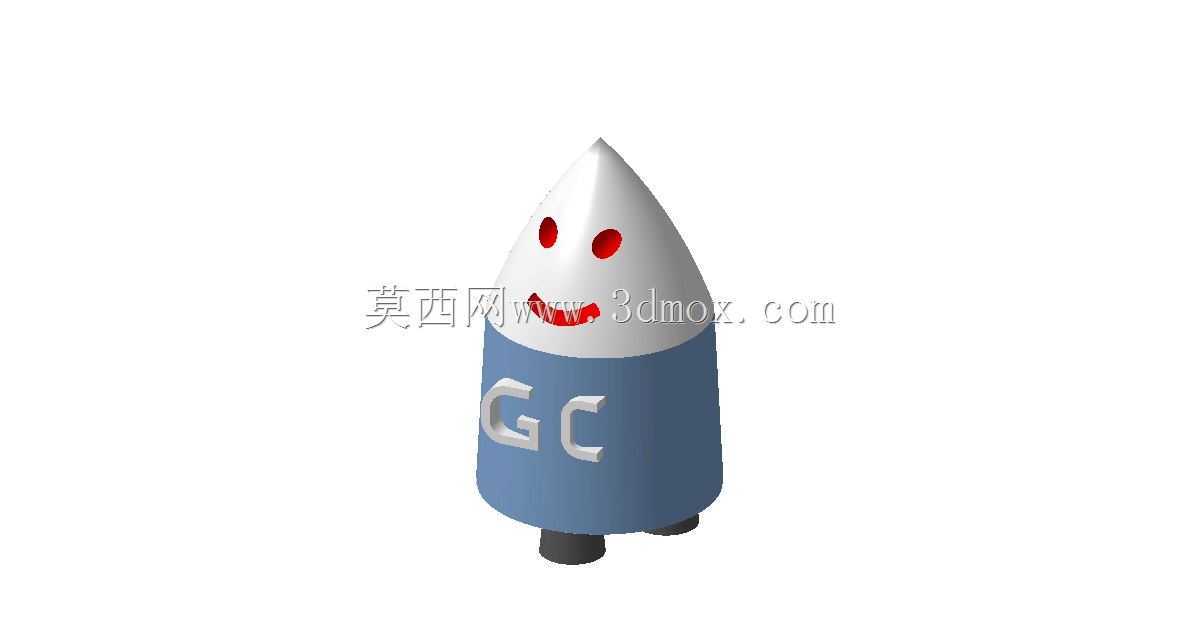

　　外形设计上，锥部的拟人表情区域采用凹陷式结构设计，可直接粘贴表情贴纸或者嵌入小型LED显示模块，不需要额外做外凸的结构件，保证整体外轮廓的顺滑性，筒体表面的标识区域做了浅0.5mm的凹槽设计，可粘贴标识铭牌或者做丝印处理，不会因为长期摩擦导致标识脱落。支脚与筒体的连接部位采用了嵌入式转动副结构，转动角度范围为0-30度，连接位置做了密封圈槽，可加装微型密封圈，适配短时间的桌面洒水场景使用，避免少量液体渗入内部损坏元器件。

　　在实际教学场景应用中，这款设备可作为机械结构教学的演示载体，学生可通过拆解模型了解环抱式抓取机构的运动原理、伸缩支脚的传动逻辑，也可通过二次开发更换不同的支脚末端结构，实现对不同形状物料的抓取适配，比如更换吸盘式末端可抓取光滑平面的片状物料，更换夹爪式末端可抓取不规则形状的小零件。在展项互动场景中，它可通过内置的蓝牙模块连接互动感应装置，当观众靠近时自动完成前进、抓取小礼品、后退的整套动作流程，卡通化的外形更容易吸引观众的注意力，相比常规的工业机械臂展项，互动门槛更低，也更适合全年龄段的观众参与。

　　结构设计阶段做了多次运动仿真验证，重点校核了支脚收拢抓取时的受力情况，当支脚承受最大抓取重量时，连接部位的最大应力为12MPa，远低于常用PLA、ABS等3D打印材料的许用应力，即使采用桌面级FDM3D打印制作，也能满足结构强度要求，不需要额外做金属嵌件加强，大幅降低了制作成本，适合科创教学场景下的小批量制作。同时整体结构的拆分件数量控制在8个以内，所有连接部位都采用卡扣式连接，不需要额外使用螺丝紧固件，学生在组装时不需要借助额外工具，10分钟内即可完成整机组装，能有效降低教学过程中的组装难度，提升参与感。

　　考虑到不同场景的适配需求，主体筒体的尾部预留了标准的M3螺纹安装孔，可根据需求加装小型尾翼、灯光模块等拓展配件，不需要对主体结构做二次修改，拓展性较强。支脚的伸缩行程设置为20mm，在完全伸出时可越过高度不超过15mm的桌面障碍物，比如常见的数据线、小木块等，保证在普通桌面环境下移动时不会出现卡滞情况。
