汽车转向系统专用六角头连接螺栓结构

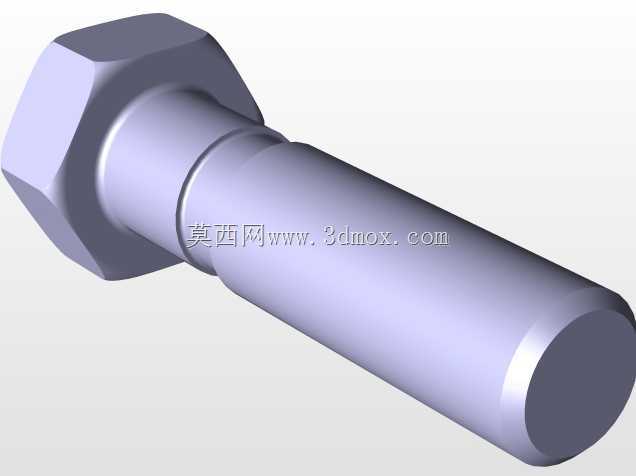

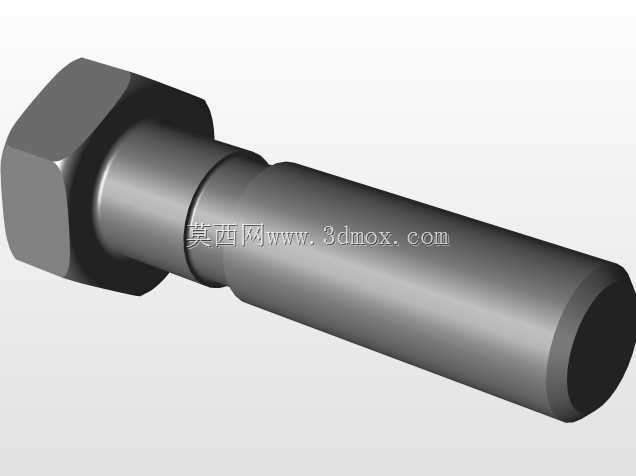

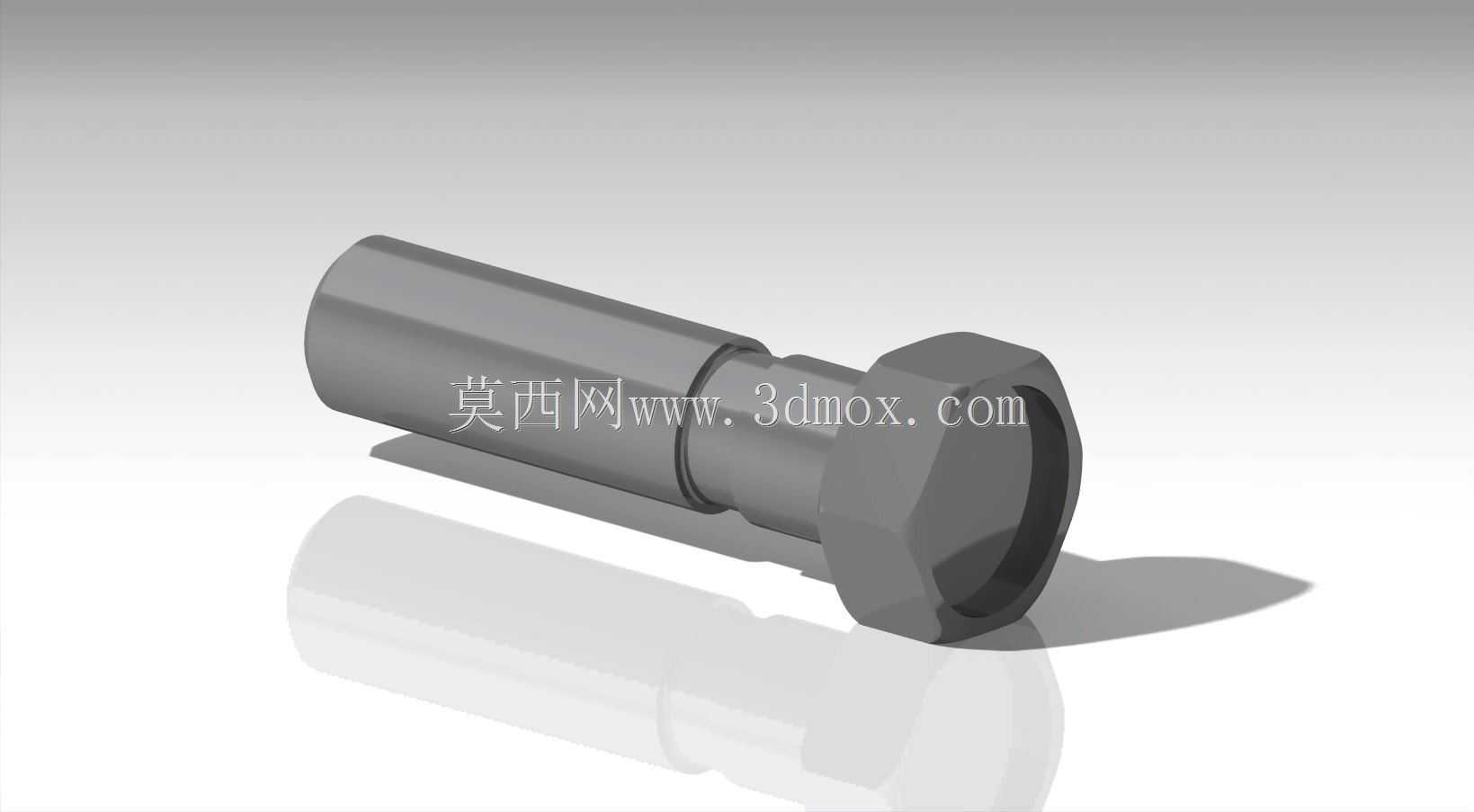

　　这款六角头带杆部定位结构的连接件，是汽车转向系统拉杆总成里的核心受力紧固件，日常在商用车转向横拉杆、乘用车转向节连接点位都能见到它的应用，主要承担转向动作传递过程中的拉压交变载荷，同时兼顾连接副的定位防松需求。从实际装车场景来看，这类螺栓的工作环境比较复杂，既要承受车轮跳动带来的径向冲击，还要扛住转向力矩传递时的剪切力，所以杆部设计了一段光轴定位段，装配时这段光轴会和转向拉杆接头的内孔形成过渡配合，避免螺栓在孔内出现径向窜动，减少交变载荷下的微动磨损。设计阶段首先要匹配安装边界的尺寸约束，六角头的对边尺寸严格对应标准套筒的作业空间，保证装配时套筒能完全套入，不会和周边的转向节臂、防尘罩等部件发生干涉；

　　杆部的光轴段长度要和被连接件的总厚度匹配，既不能过长导致螺纹啮合段不足，也不能过短压不紧接合面，螺纹段的收尾处做了退刀槽处理，避免螺纹末端应力集中，在交变载荷下出现断裂风险。从功能特性上看，螺栓头部的六角结构是标准的外六角受力面，拧紧时能提供足够的受力支撑，不会因为力矩过大出现打滑崩边的情况；杆部和头部衔接的位置做了圆角过渡，这个细节很关键，很多早期失效的螺栓都是因为这个位置直角过渡，应力集中系数过高，在长期冲击载荷下从根部断裂。实际选型应用时，要注意这类螺栓的安装预紧力控制，因为转向系统的连接件一旦预紧力不足，行驶过程中出现松动会直接导致转向旷量变大，严重时甚至会出现连接脱开的风险，所以设计时螺纹的精度等级选的是中等精度配合，

　　既能保证装配顺畅，又能提供足够的螺纹自锁摩擦力。另外杆部的表面粗糙度要求也比较高，光轴定位段的粗糙度要控制在合理范围，太粗糙会导致装配时压入困难，太光滑又会降低配合面的摩擦防松效果，和配套的衬套配合时，能保证长期使用过程中不会出现异常磨损导致的间隙变大。在转向系统的装配工艺里，这类螺栓属于力矩法拧紧的关键件，拧紧后要做防松标记，后续维保环节也要重点检查这个点位的紧固状态。从结构建模的角度来说，建模时要重点还原六角头的倒角、杆部的过渡圆角、螺纹收尾的退刀槽这些细节，这些特征虽然看起来不起眼，但都是影响零件实际强度和装配性能的关键，不能为了建模省事把这些工艺特征省略掉，否则后续做有限元分析的时候，应力计算结果会和实际情况出现很大偏差，

　　没法给后续的强度校核提供准确的模型支撑。这类螺栓除了汽车转向系统的应用，在其他需要承受交变拉剪载荷的机械设备连接点位也能适配，只要安装边界的尺寸、载荷等级匹配，就能替换同规格的标准紧固件使用，相比普通的全螺纹外六角螺栓，它的光杆定位段能大幅提升连接副的抗剪切能力，更适合有定位要求、承受径向载荷的连接场景。
