创新概念车专属U型标识立体结构设计

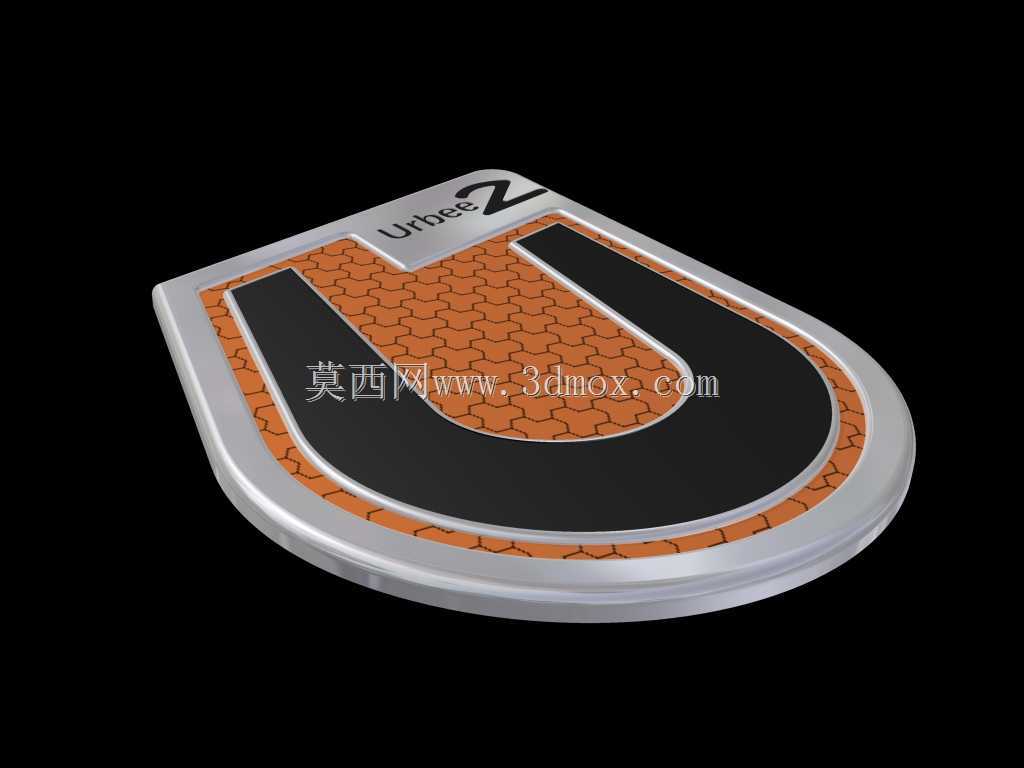

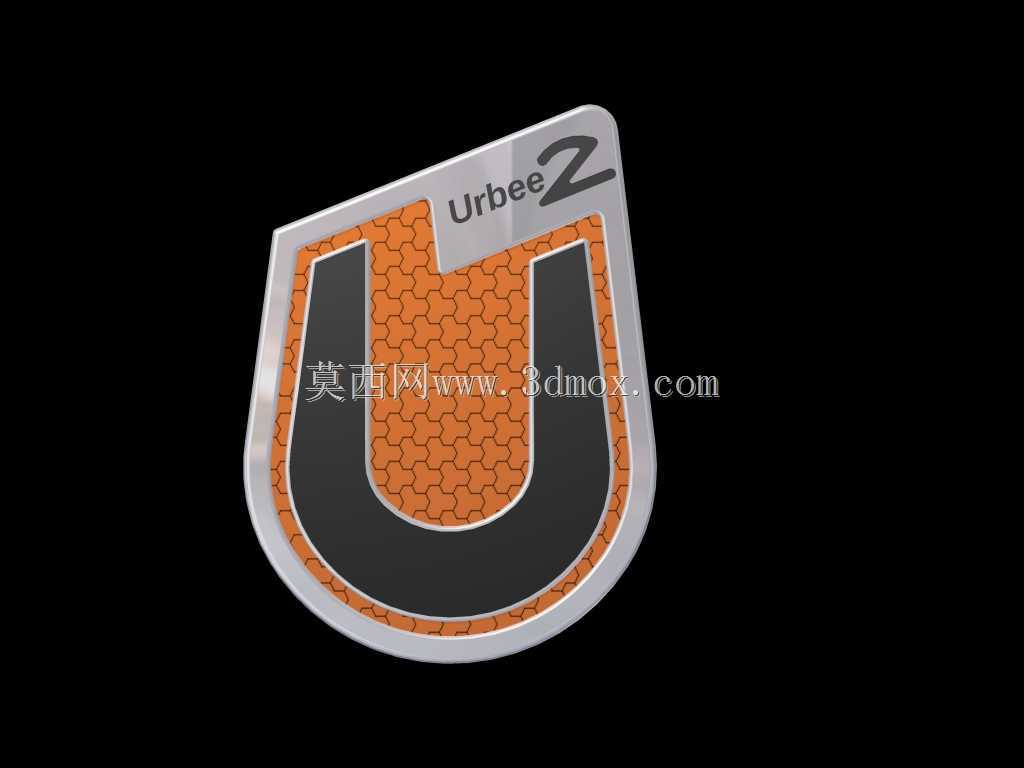

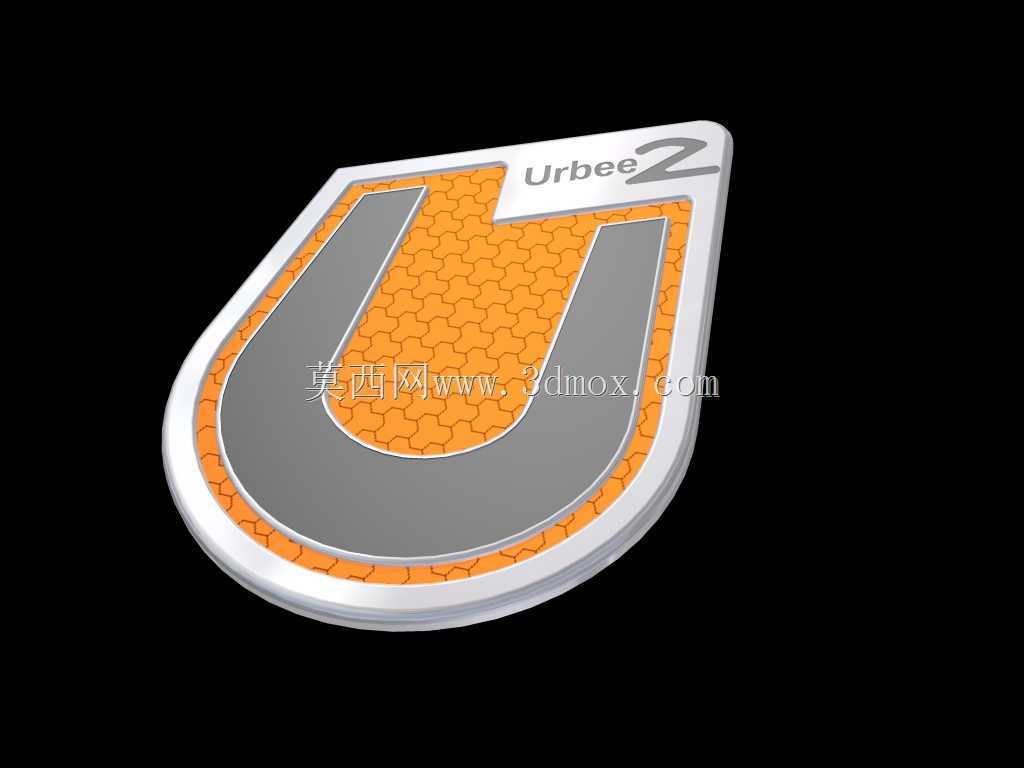

　　这款U型立体标识是面向轻量化创新乘用车开发的专属外观标识件，最初的设计需求来自小空间代步概念车的品牌视觉统一要求，需要在有限的车头、车尾或侧围安装区域内，做出兼具辨识度与轻量化属性的标识结构，不能照搬传统燃油车厚重的金属车标设计逻辑。从实际装车场景来看，这类标识主要安装在车辆前脸格栅中央、尾门平整区域以及方向盘中央盖板位置，不同安装位的固定结构会做对应调整：外装部位需要兼顾耐候性，背面会预留3M胶粘贴槽位或是小尺寸卡扣安装位，避免在车身覆盖件上开过大的安装孔破坏钣金强度；车内安装位则会做圆角收边处理，避免尖锐棱角在车辆使用过程中造成磕碰风险。设计阶段最先敲定的是整体盾形外轮廓，外边缘做了不等宽的银色金属质感包边，包边厚度控制在1.

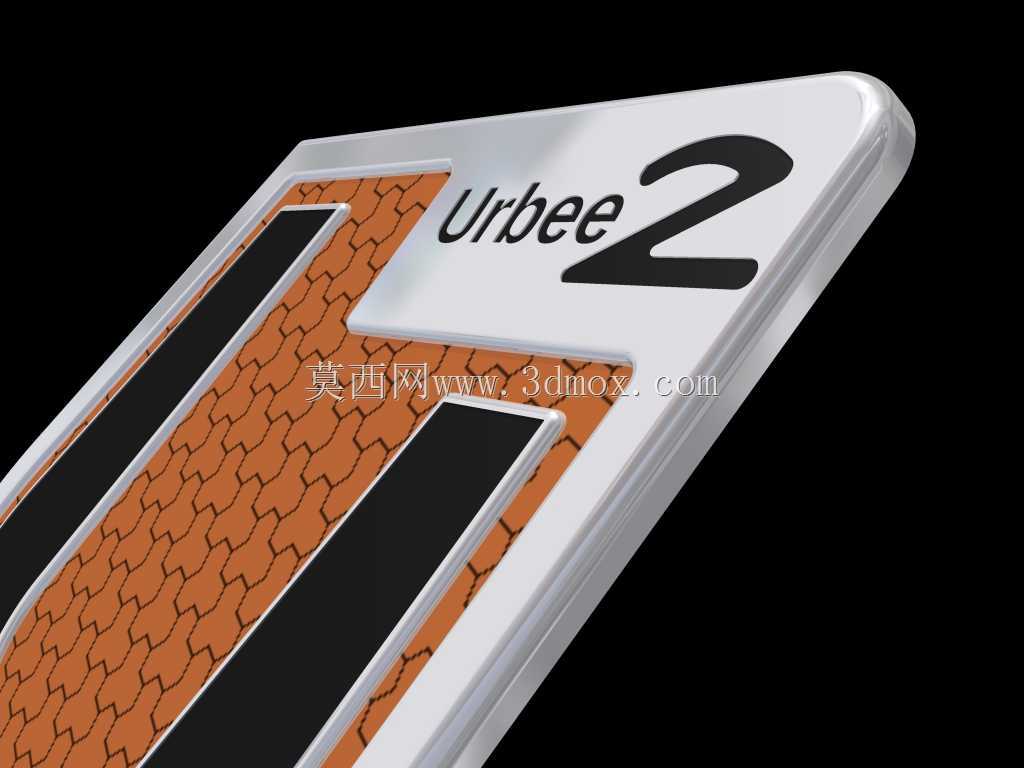

　　2mm，既保证边缘的立体触感，又不会因为包边过厚导致整体重量超标，毕竟这款概念车的整备质量控制要求极高，每一个外装件的重量都要纳入整车轻量化核算。标识内部的U型主体结构采用分层设计，最外层是哑光黑的U型凸起结构，凸起高度比中间橙色区域高0.8mm，形成自然的视觉层次，中间橙色区域做了正六边形蜂窝纹理填充，蜂窝纹理的单个六边形对边尺寸控制在2mm，纹理深度0.3mm，这种纹理一方面是呼应概念车3D打印车身的蜂窝填充结构设计语言，形成视觉上的统一感，另一方面细微的纹理可以避免平面区域在强光下出现大面积反光，提升标识在不同光照角度下的识别度。标识最上方的Urbee 2字样采用凹陷填色工艺，字样深度0.4mm，填色后与银色包边表面齐平，

　　不会因为凸起结构在洗车或是日常使用中积灰，也能避免字样被剐蹭磨损。从安装边界来看，整个标识的最大外轮廓尺寸控制在80mm*95mm范围内，整体厚度不超过5mm，不管是安装在狭窄的格栅条之间，还是贴在尾门的曲面区域，都不会出现超出安装位、与周边零件干涉的问题。设计过程中特意对标识的背面做了平整化处理，没有多余的加强筋凸起，保证粘贴时整个背面可以和安装面完全贴合，不会出现局部空鼓导致粘贴不牢的问题；如果是采用卡扣安装的版本，卡扣位置会设置在标识背面的四个对角位置，卡扣的插拔力控制在15N-20N之间，既保证安装后不会因为车辆行驶振动脱落，又能在售后维修时方便拆卸更换，不会损坏周边的车身覆盖件。针对外装版本的耐候性需求，

　　设计时也考虑了不同材料的适配性：如果采用ABS塑料注塑加工，表面会做三层处理，最底层是电镀银色包边，中间层是哑光黑UV喷涂，橙色蜂窝区域采用耐候性橙色油墨丝印，最外层覆盖一层透明哑光UV保护层，保证在-40℃到85℃的环境温度范围内，不会出现变色、开裂、脱落的问题；如果是采用3D打印制作样件，可以直接采用多材料打印工艺，一次性成型不同颜色、不同纹理的区域，省去后续表面处理工序，缩短概念车样件的制作周期。不同于传统车标只追求视觉效果的设计思路，这款标识在设计阶段就同步考虑了生产工艺的可行性，不管是小批量样件制作还是后续量产，都不需要开发复杂的模具结构，注塑模具只需要做简单的前后模，蜂窝纹理可以直接在模具上蚀纹得到，字样区域采用模具晒字工艺，不需要后续额外的加工工序，能有效控制零件的生产成本。另外标识的所有边角都做了R0.5mm以上的圆角处理，没有尖锐的直角结构，一方面是避免生产过程中出现应力集中导致零件开裂，另一方面也符合汽车外饰件的安全要求，不会在碰撞过程中因为尖锐棱角造成额外伤害。在实际装车验证阶段，这款标识的风阻影响也被纳入了核算范围，因为整体厚度薄，边缘做了圆弧过渡，安装在车身上不会产生额外的紊流，对整车风阻系数的影响可以忽略不计，完全适配这款追求极致空气动力学效率的创新概念车的设计需求。
