福特货运车辆悬挂连接固定支架结构

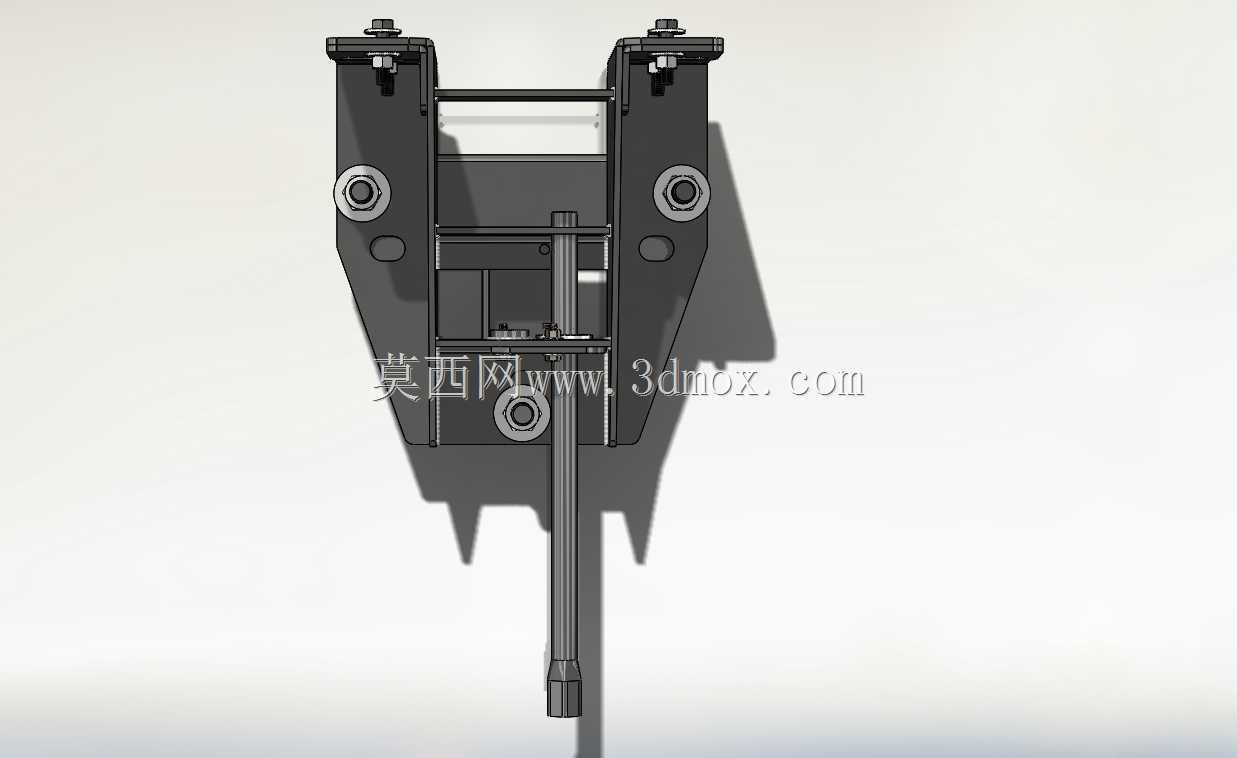

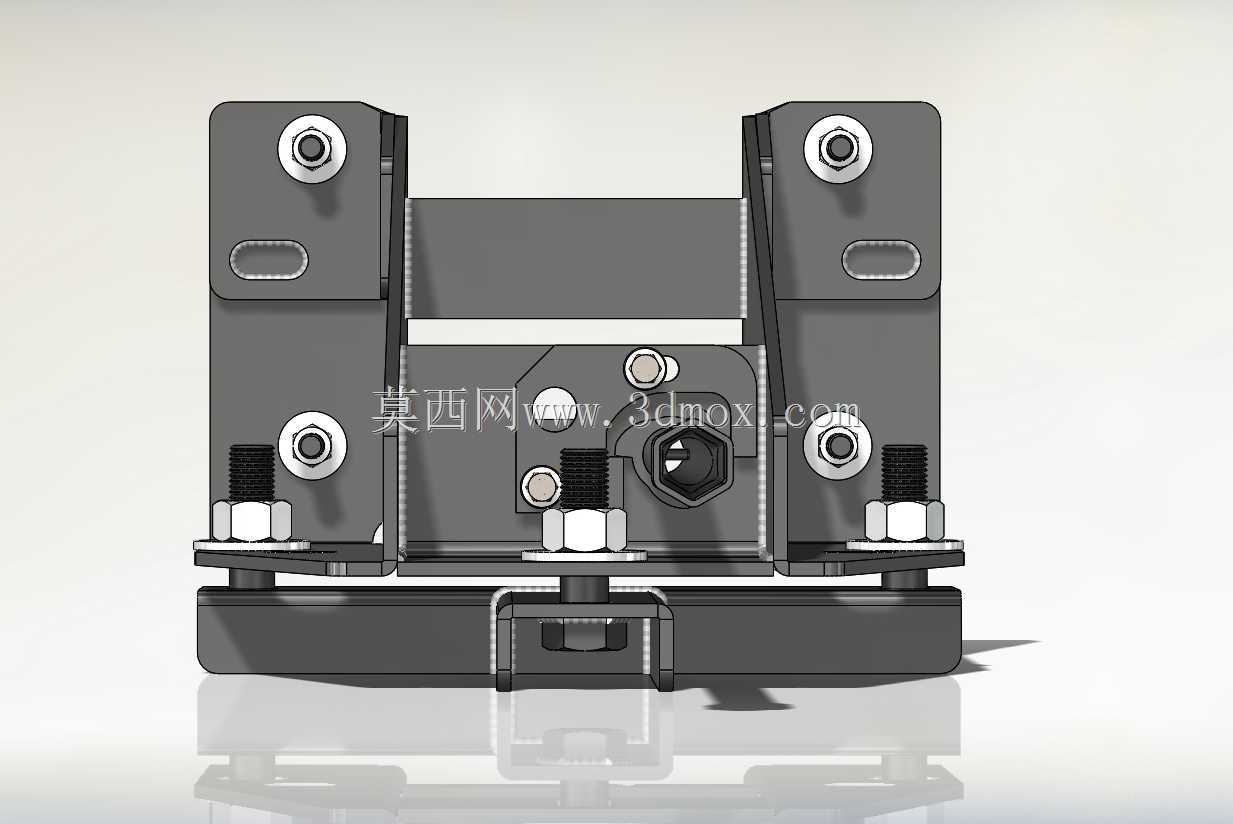

　　该支架属于货运重载车辆底盘附属连接构件，主要应用于轻型货运卡车底盘车架与附属功能部件的安装衔接场景，在车辆行驶过程中承担载荷传递、部件定位、冲击缓冲的核心作用，适配非铺装路面货运场景下的复杂受力工况，避免连接部件在持续颠簸、急加减速、转向侧倾工况下出现位移松脱、应力断裂问题。从实际装车用途来看，该构件一端通过三个带衬套的螺栓点位固定在车架纵梁的预制安装孔位上，另一侧伸出的杆状结构用于连接制动管路固定组件或是驻车制动操纵拉索的导向支撑，同时支架本体的折弯立板上预留的长圆孔可实现安装位置的微调，抵消车架焊接过程中产生的孔位累计误差，降低装配阶段的修配工作量。设计阶段优先考虑了重载工况下的应力分布逻辑，

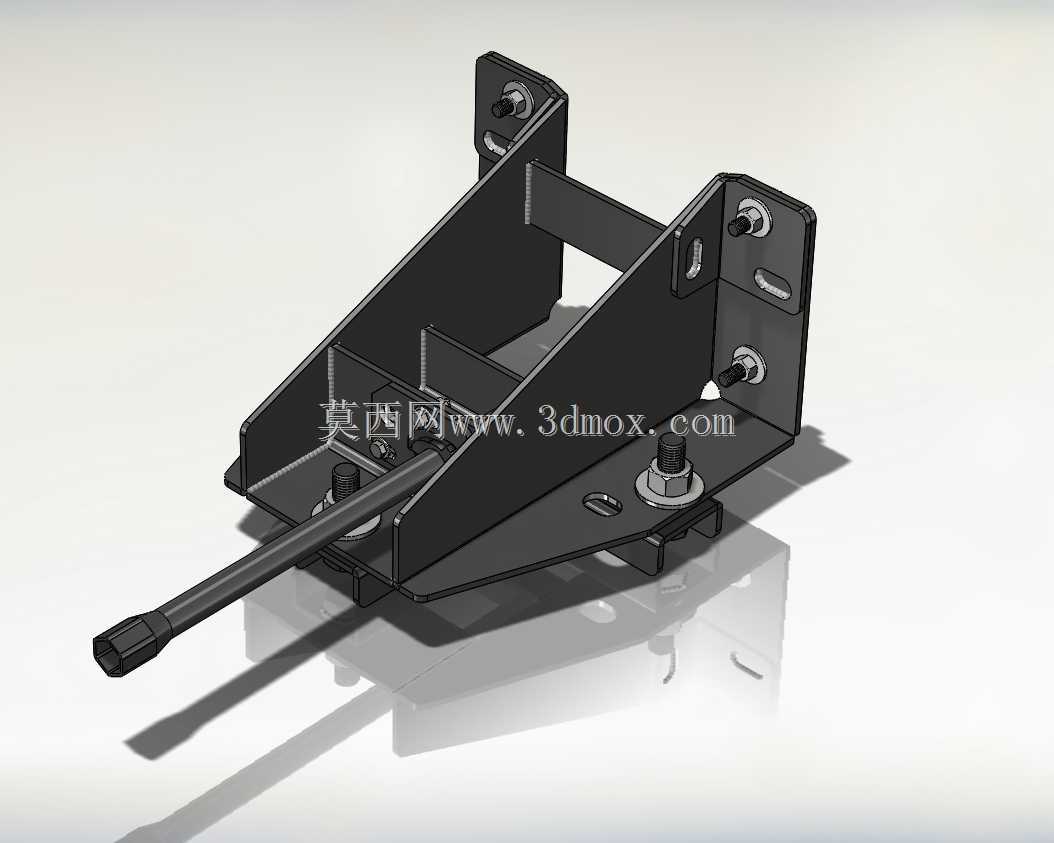

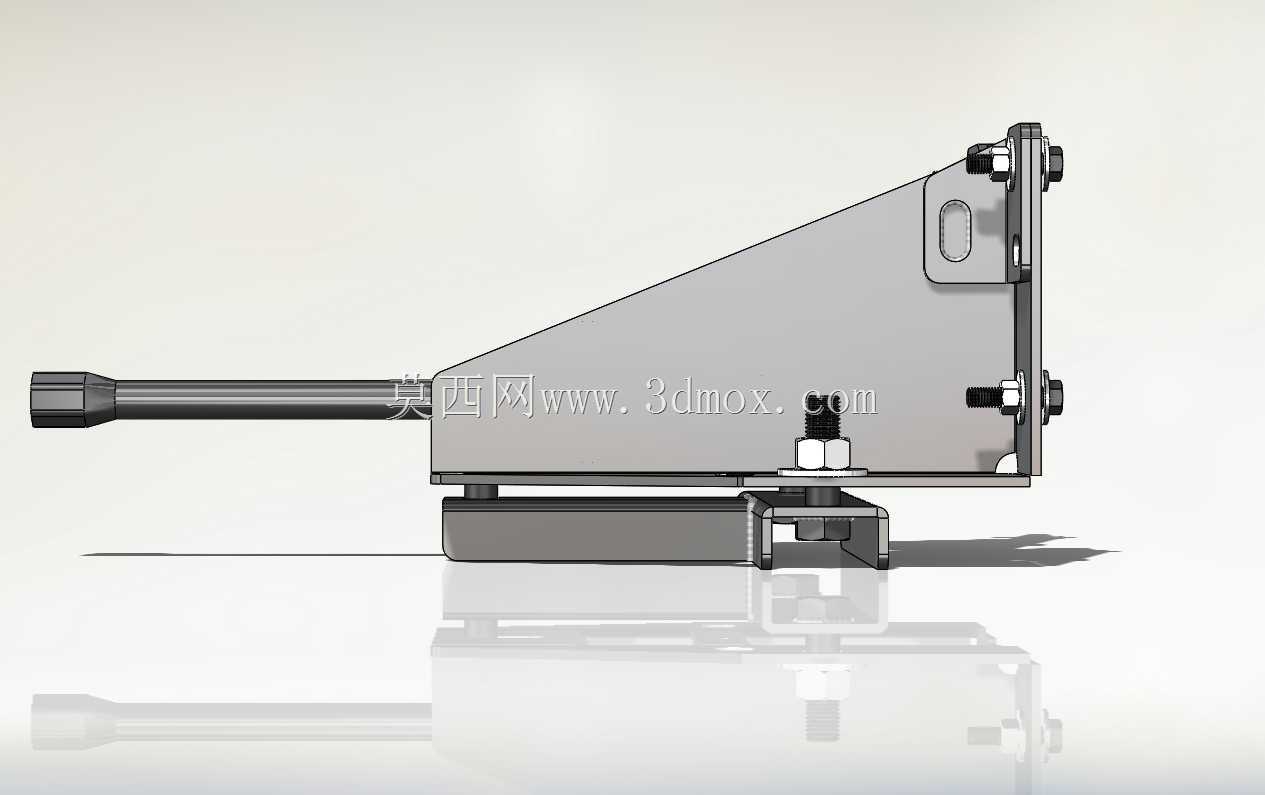

　　主体采用3mm厚度的热轧钢板折弯成型，两侧立板与底板之间增加了横向加强筋结构，避免车辆长期运行后支架出现开口变形、焊缝开裂问题；所有螺栓安装点位均压装了橡胶减震衬套，可过滤路面传递的高频振动，减少连接螺栓的疲劳松动概率，伸出的长杆端部做了缩口滚花处理，可直接卡装管路固定卡扣，无需额外焊接安装支座，减少装配工序。从安装边界尺寸来看，支架整体横向安装跨度为180mm，纵向固定点位间距为120mm，伸出杆的有效长度为210mm，安装后与车架纵梁下平面的垂直距离为75mm，预留了足够的管线布置空间，不会与周边的制动气室、钢板弹簧、转向拉杆等底盘部件产生运动干涉；所有折弯边角均做了R3圆角处理，避免应力集中，

　　同时防止装配过程中划伤操作人员或是周边管线绝缘层。建模过程中严格遵循商用车底盘零部件的设计规范，所有安装孔位的位置度公差控制在0.2mm以内，折弯角度公差控制在±0.5°，衬套安装孔的同轴度公差满足压装工艺要求，可直接导出工程图用于下料折弯、焊接工装的设计制作。实际装车验证阶段，该支架可承受垂直方向3倍额定载荷的冲击测试，持续振动100小时后无裂纹、无松动，完全满足城配、中短途货运车辆的使用强度要求，适配不同轴距的同平台货运车型，仅需调整伸出杆长度即可实现跨车型通用，大幅降低零部件的开模成本与售后备件储备压力。结构设计上摒弃了多余的冗余结构，在保证结构强度的前提下尽可能降低构件自重，整体重量控制在1.2kg以内，符合商用车轻量化的设计趋势，表面采用电泳防锈处理，可适应雨雪、泥泞、融雪剂腐蚀等复杂户外使用环境，使用寿命可覆盖车辆全生命周期无需更换。
