维京款离心泵工业机械三维结构设计

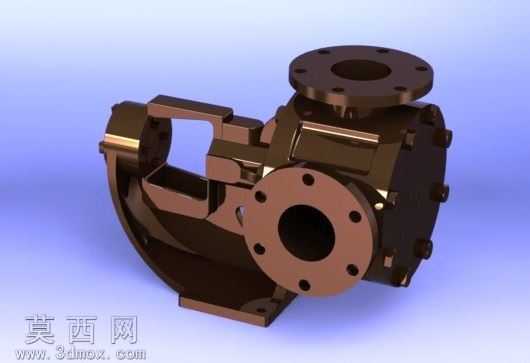

本作品为离心泵类工业流体输送设备的三维建模设计，采用SolidWorks平台完成全参数化建模流程，建模阶段严格遵循机械设计规范，对泵体的每一处结构细节进行1:1还原。首先从泵体的核心腔体结构入手，先绘制法兰连接端的二维草图，通过拉伸、切除等基础特征构建进出口法兰的基体，对法兰上的螺栓孔采用圆周阵列特征完成排布，保证孔位的同轴度与位置精度符合管道连接的通用标准。泵壳部分采用多段曲面与实体特征结合的建模方式，还原蜗壳式流道的渐变曲率结构，确保流道内壁光滑过渡，符合离心泵流体输送的水力设计要求。泵体的支撑支架部分通过草图绘制加强筋的轮廓，采用筋特征完成结构构建，同时对支架与泵壳的连接部位做圆角过渡处理，避免应力集中问题，提升结构的力学合理性。端盖与泵壳的连接螺栓采用标准件库调用配合阵列特征完成装配，还原了螺栓连接的紧固结构细节。材质与渲染阶段，为泵体整体赋予古铜色金属材质，调整材质的粗糙度、反射率参数，模拟铸铜类工业泵的金属质感，同时添加环境光与定向光源，突出泵体结构的轮廓层次与金属光泽，渲染背景采用渐变淡蓝色调，清晰凸显泵体的整体结构形态。设计过程中重点考量了泵体各部件的装配干涉问题，通过软件的干涉检查功能逐一排查配合间隙，确保进出口法兰、泵壳、端盖、支撑支架等部件的装配关系完全符合实际生产装配逻辑，模型可直接用于后续的工程图导出、结构仿真分析以及产品展示场景使用，完整还原了该款离心泵的工业结构特征与外观质感。
