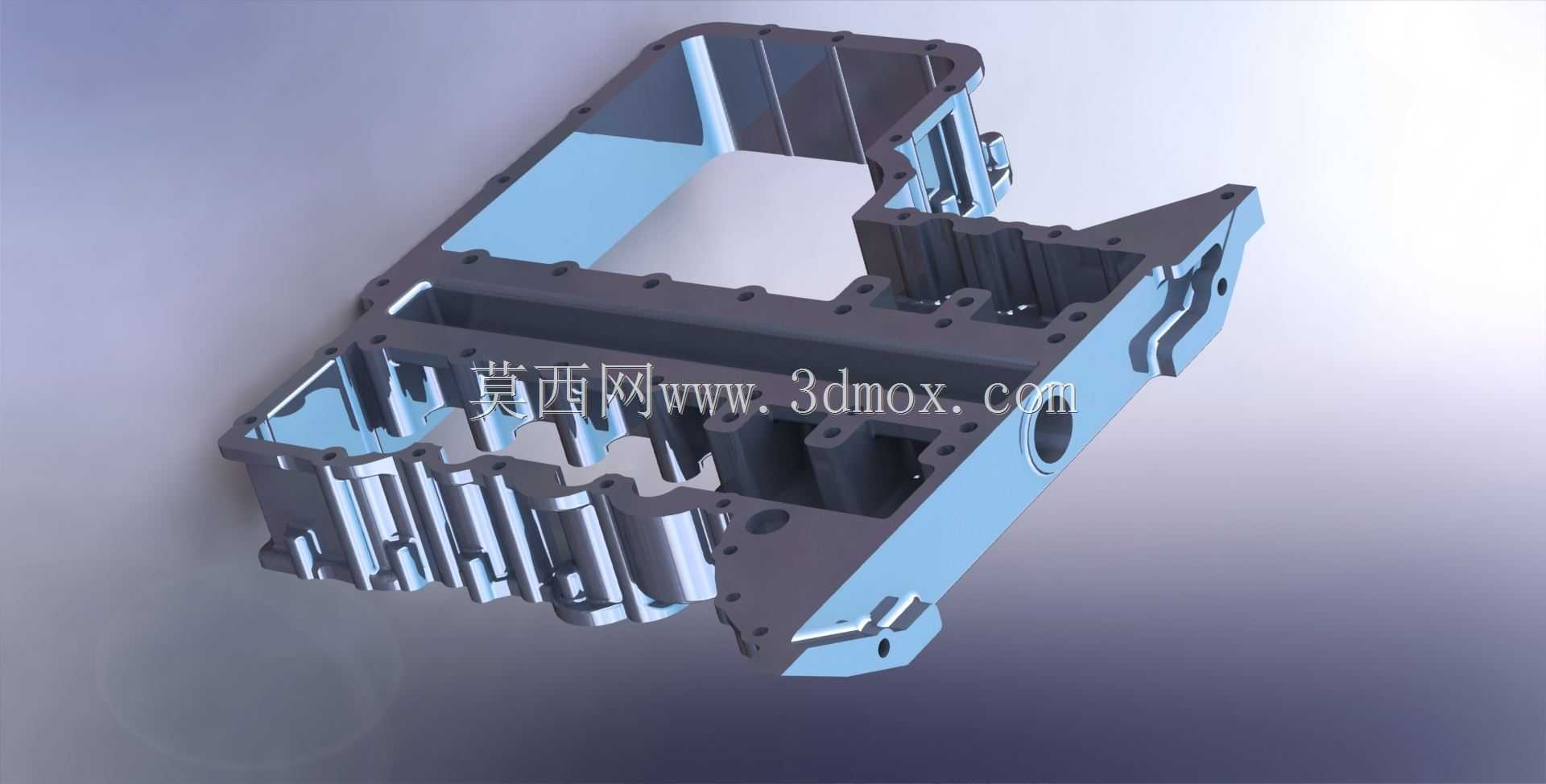

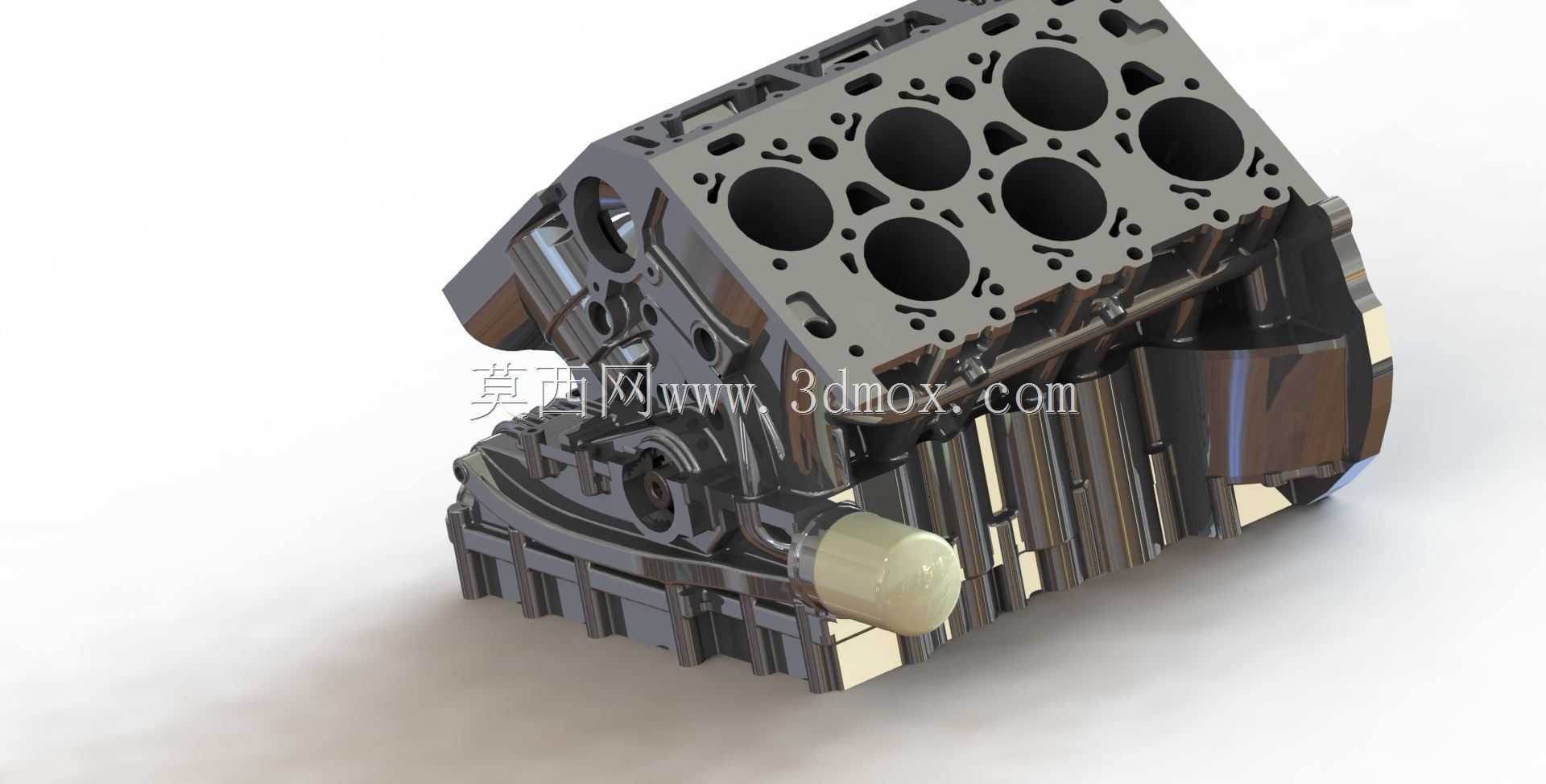

在大排量多缸动力总成的结构设计中,油底壳并非简单的储油容器,其结构合理性直接影响整机润滑系统可靠性、NVH表现以及动力单元的整体布置边界。这款适配W12构型发动机的油底壳总成,在设计阶段首先需要匹配W型气缸布局的曲轴箱下端面轮廓,由于W12发动机采用三列四缸的错列布置形式,曲轴箱底部的安装面并非规则平面,存在多处对应曲轴主轴颈、连杆运动轨迹的避让凹陷,因此油底壳的上沿安装法兰需要完全贴合这些不规则轮廓,保证密封面的平面度公差控制在0.1mm以内,避免长期运行后出现密封垫压合不均导致的渗油问题。
从功能层面来看,该油底壳首先承担储存润滑油的核心作用,设计时需要根据发动机额定工况下的机油循环量确定储油腔容积,既要保证高负荷持续运转时机油泵吸油口始终处于液面以下,避免吸入空气造成机油压力波动,也要避免容积过大导致润滑油加注量过多,增加整机重量同时造成冷启动阶段机油泵送阻力上升。油底壳内部集成了挡油板结构,对应W12发动机曲轴的旋转轨迹设置多道导流挡边,能够在车辆急加速、急减速以及大角度侧倾工况下,抑制油底壳内润滑油的剧烈晃动,一方面避免机油液面大幅倾斜导致吸空,另一方面也能减少机油搅动带来的功率损耗,同时降低晃动撞击产生的噪声。

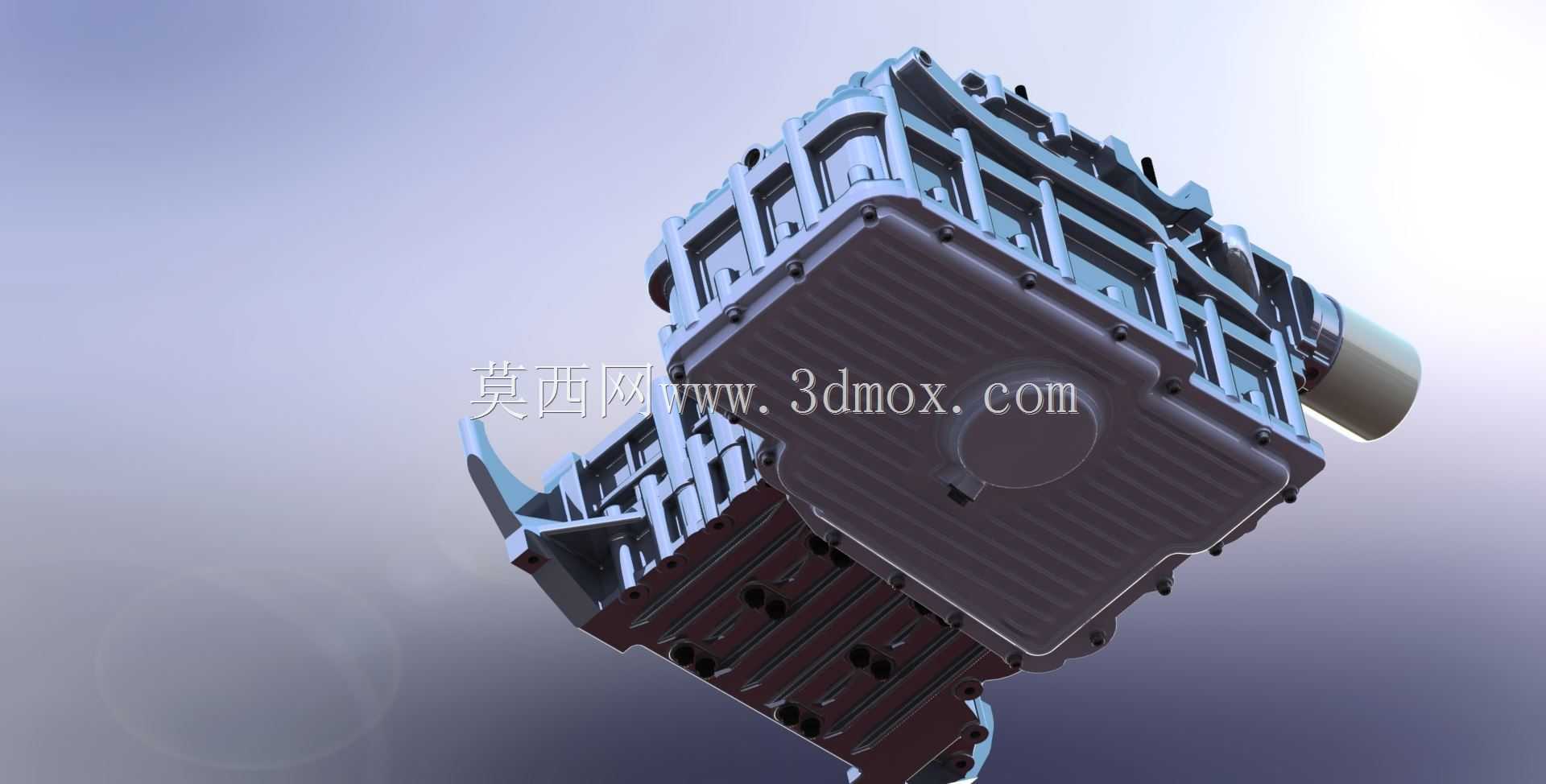

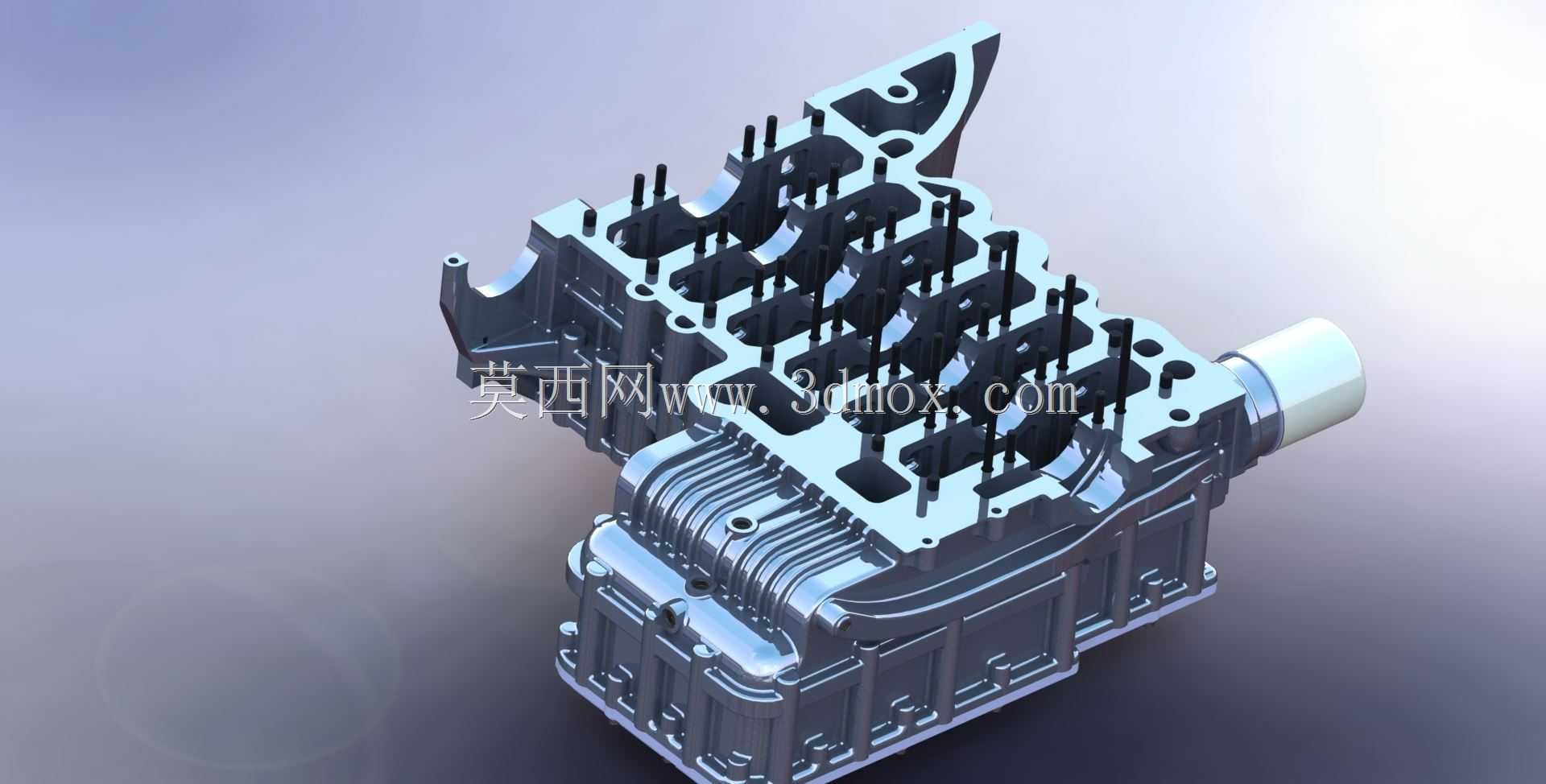

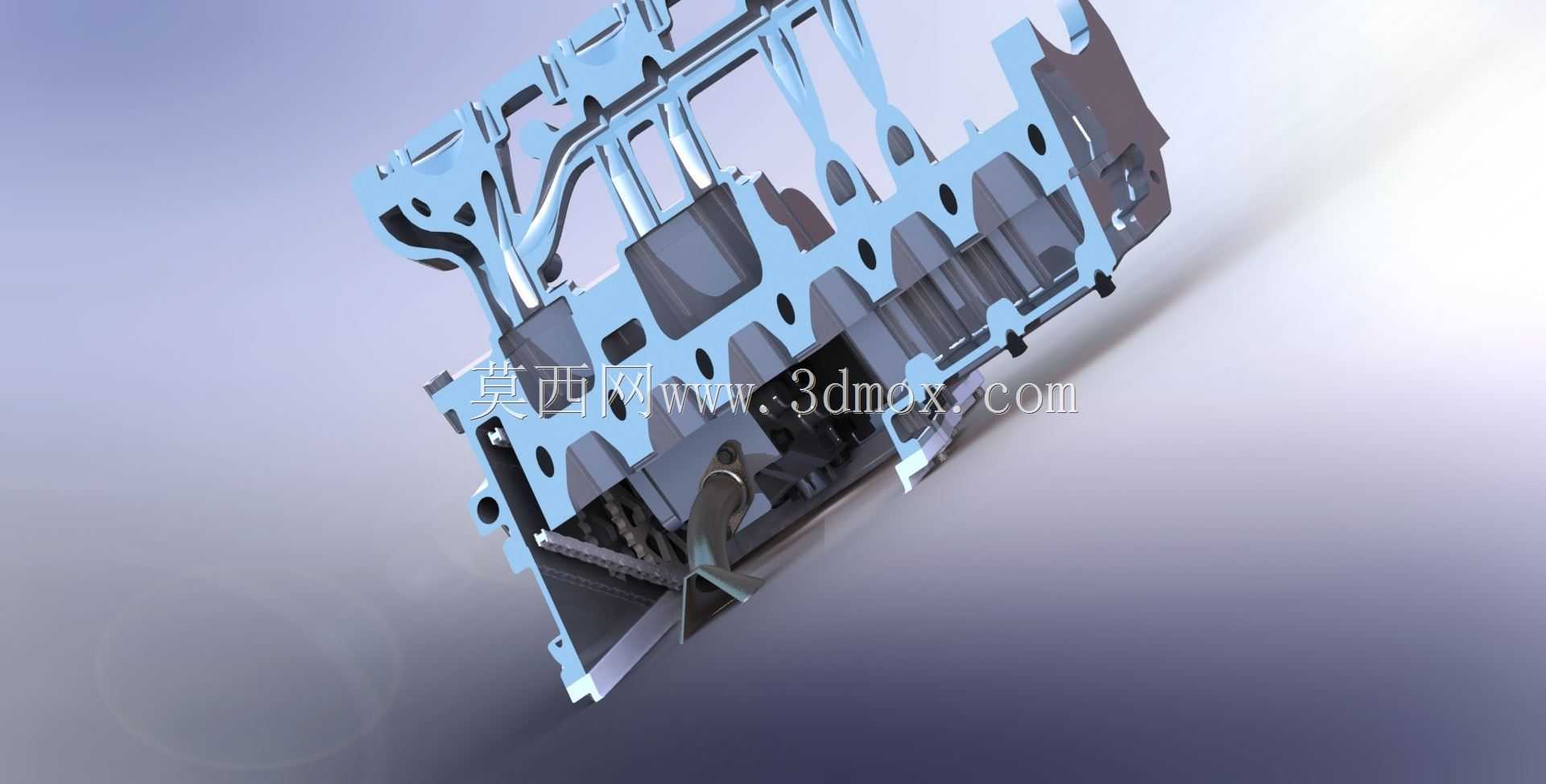

在结构强度设计上,这款油底壳采用了带加强筋的压铸壳体结构,外部的竖向与横向加强筋沿着壳体应力分布方向布置,既能够提升壳体整体刚度,抵抗发动机运行过程中的振动变形,也能增大壳体散热面积,辅助润滑油进行热交换。壳体侧面预留了机油液位传感器、机油温度传感器的安装接口,接口位置经过反复校核,保证传感器探头能够伸入油腔合理位置,同时避开内部运动部件的干涉范围,安装座的厚度做了局部加强,避免传感器安装拧紧时造成壳体开裂。油底壳底部设置了带磁性的放油螺塞安装位,磁性螺塞能够吸附润滑油循环过程中携带的金属磨屑,减少磨屑进入机油泵造成轴瓦、凸轮轴等摩擦副的异常磨损,放油螺塞的位置设计在油腔最低点,保证保养时机油能够完全排空,无残留积液。

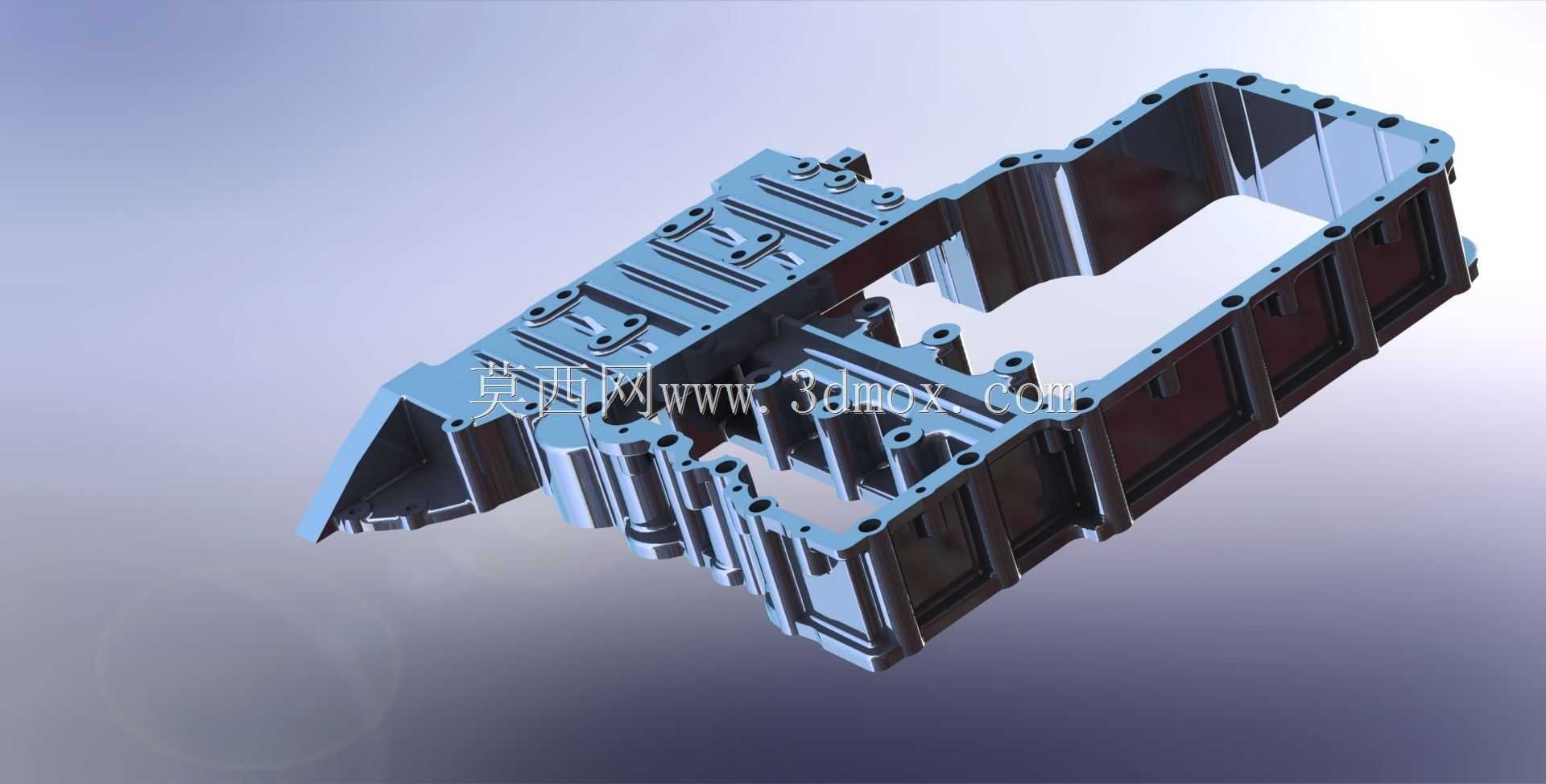

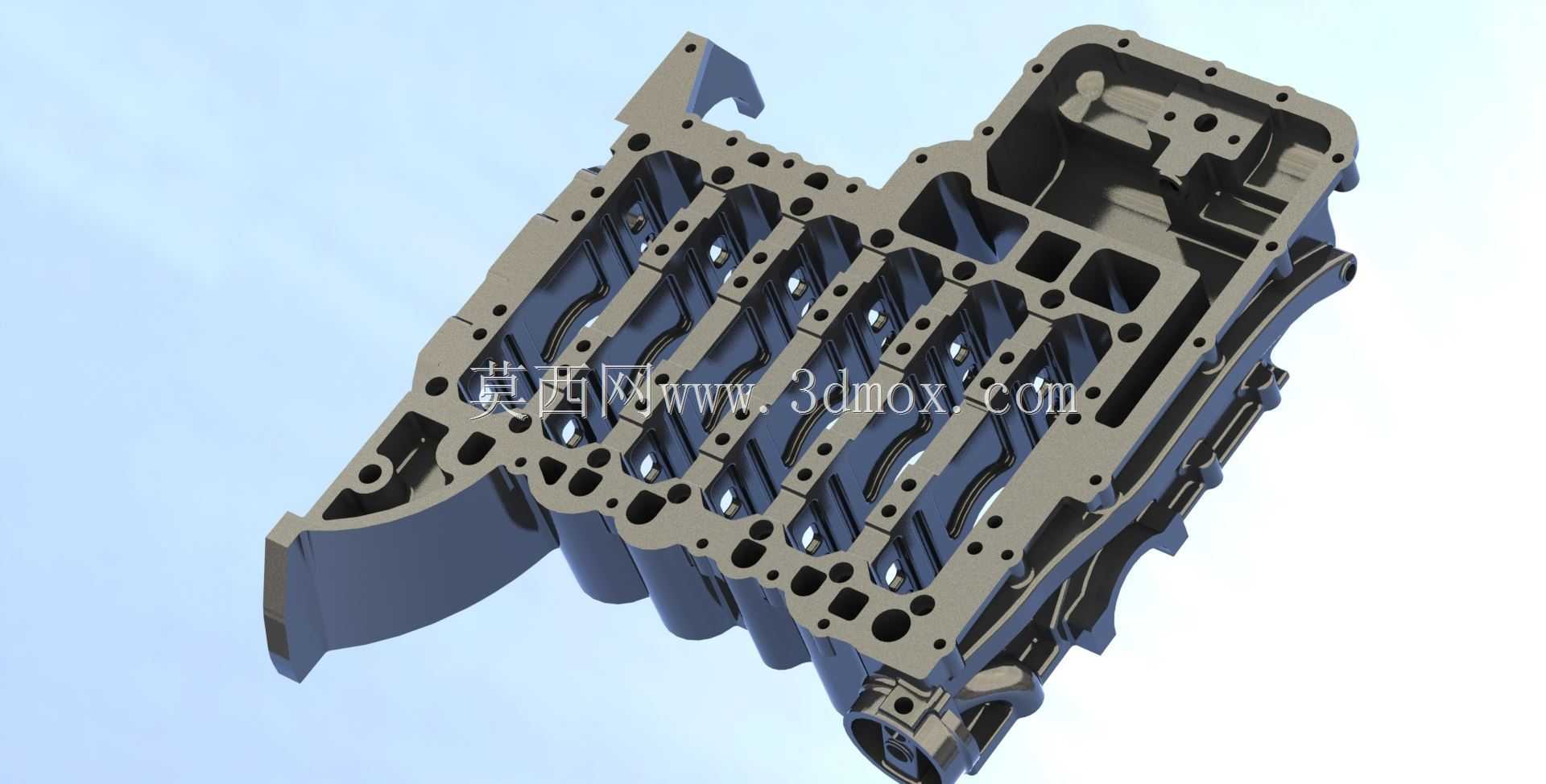

安装边界方面,该油底壳与曲轴箱的连接采用周向均布的螺栓固定,螺栓孔位对应曲轴箱底部的螺纹孔位置做了定位凸台,每个凸台的压合面都做了局部平磨处理,保证密封压力均匀。油底壳的下部轮廓充分考虑了整车机舱的布置空间,在靠近发动机前悬置、转向机以及副车架的位置做了对应的避让凹陷,保证发动机安装到整车后,油底壳与周边部件的最小间隙大于15mm,避免整车运行过程中振动位移导致的部件磕碰。同时油底壳的机油泵吸油口位置设置在油腔最深的集油槽内,集油槽周围做了围板结构,即使在车辆爬坡、侧倾角度达到30度的极限工况下,集油槽内依然能够保留足够的润滑油供给机油泵,保证极限工况下的润滑可靠性。
在细节设计上,油底壳的内壁做了圆滑过渡处理,没有尖锐的直角结构,避免应力集中造成的壳体疲劳开裂,同时圆滑内壁能够减少机油流动阻力,让回流的机油能够快速汇集到集油槽位置。壳体外部的散热筋高度根据不同区域的温度分布做了差异化设计,对应机油高温回流区域的筋条高度更高,提升散热效率,而靠近安装法兰的区域筋条高度适当降低,避免与周边部件产生干涉。整个油底壳的重量经过拓扑优化,在保证刚度、强度满足设计要求的前提下,去除了非受力区域的多余材料,相比同排量传统结构油底壳减重约12%,符合大排量发动机轻量化的设计趋势。
