一体式快挂塑料弹簧捕捉钩结构设计

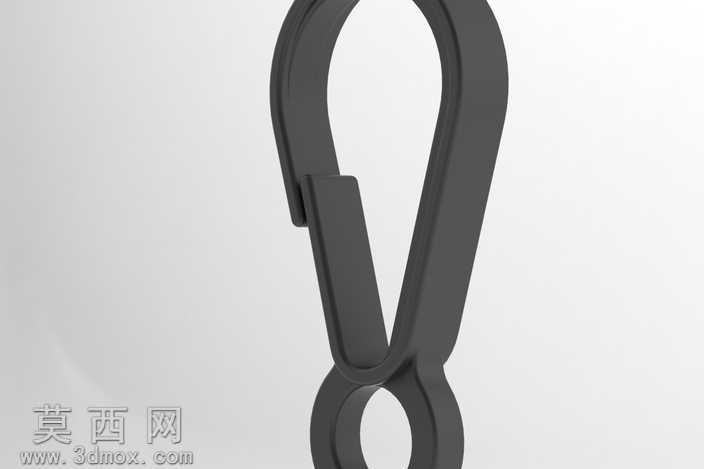

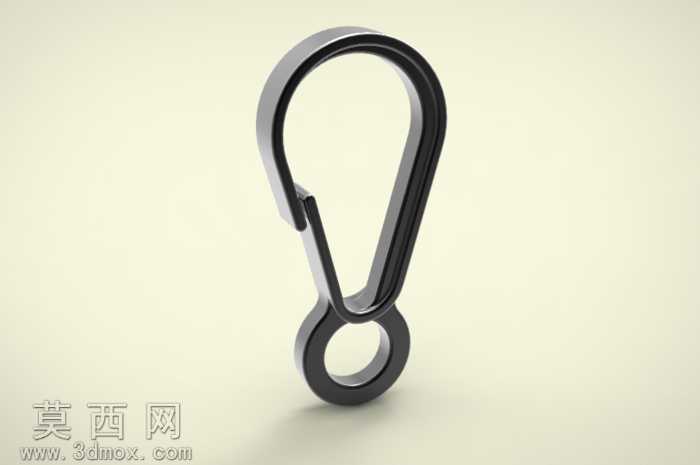

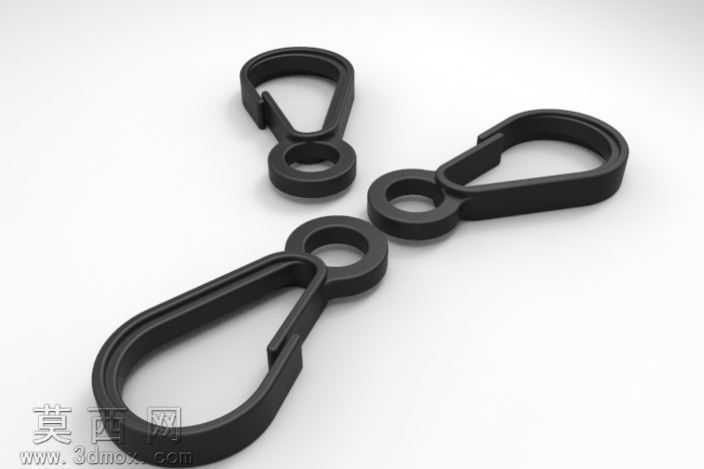

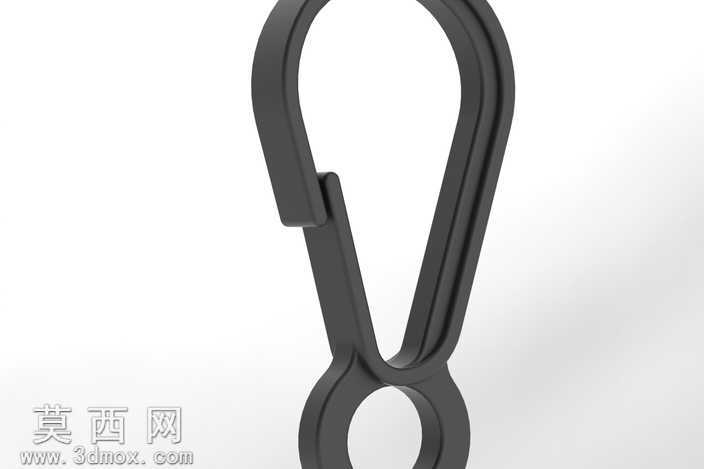

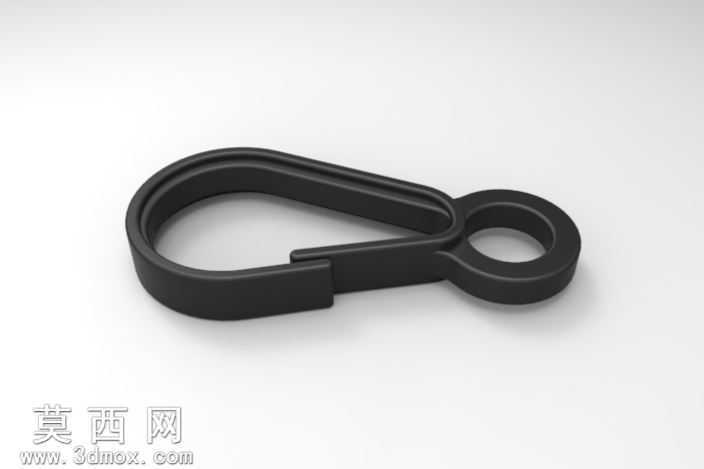

本作品为单一块模压成型的塑料弹簧捕捉钩三维建模成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，整体造型围绕无额外金属配件的一体式注塑成型需求展开设计，规避了传统金属弹簧钩需要组装弹簧、销轴等多零件的复杂工序，适配大规模注塑量产的工艺要求。建模过程中首先绘制钩体的中心轮廓草图，精准勾勒出上部大挂环的水滴形闭合轮廓、中部弹性臂的平行双筋结构、下部连接挂孔的圆形轮廓，通过对称拉伸生成基础实体后，对弹性开合臂的根部做圆弧过渡处理，避免应力集中导致的塑料件断裂问题，同时在弹性臂的卡扣接触位置设计微小的定位凸台，保证挂扣闭合时不会意外脱开。材质渲染阶段选用哑光黑色工程塑料材质，添加细微的磨砂质感纹理，还原尼龙或玻纤增强PP材质的真实表面质感，调整环境光的反射参数，突出钩体表面双筋结构的立体感，同时对开合缝隙处做阴影加深处理，清晰展现弹性臂的活动间隙结构。结构设计上充分考虑塑料件的弹性形变特性，将弹性臂的厚度、长度参数经过反复模拟验证，保证按压开合时的力度适中，既能够轻松挂入杆件、绳带等挂载物，又能在挂载后依靠塑料自身的回弹力保持闭合状态，下部的圆形挂孔可搭配挂绳、钥匙圈等配件使用，整体结构无尖锐棱角，所有边缘均做R0.5以上的圆角处理，避免使用过程中划伤手部或磨损挂载的绳索织物。设计思路围绕轻量化、低成本、免组装的快挂配件需求展开，相较于传统金属登山扣，该塑料捕捉钩重量更轻、不会生锈、生产效率更高，可应用于户外用品挂扣、箱包配件、工具挂绳扣、日用品收纳挂扣等多个场景，建模过程中所有尺寸均预留注塑成型的拔模斜度，保证模具开模时能够顺利脱模，同时对壁厚做均匀化处理，避免注塑过程中出现缩痕、缺料等成型缺陷，整体模型结构完整，可直接用于模具设计、3D打印手板验证以及产品渲染展示使用。
