方形轴流散热冷却风扇三维设计作品

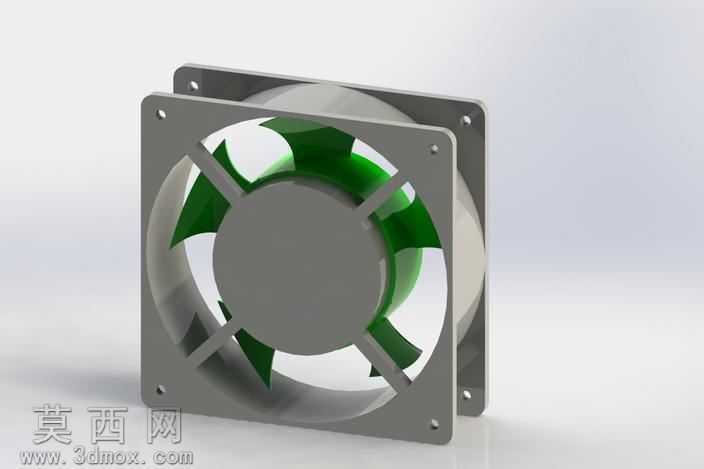

本作品为方形轴流散热冷却风扇的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先从外框基准面入手，绘制带安装孔位的方形外框轮廓，通过拉伸凸台命令生成外框基体，精准定位四个角的安装通孔位置，保证孔位尺寸符合常规工业安装的通用标准，外框内侧设计有适配风轮的圆形导流腔，腔体边缘做圆角过渡处理，减少风阻损耗。风轮部分采用多叶片轴流结构设计，先绘制单个叶片的翼型截面草图，通过曲面放样命令生成叶片曲面，叶片采用前掠式弧度设计，兼顾送风效率与运转静音表现，之后通过圆周阵列命令生成均匀分布的六片叶片，叶片与中心轮毂做一体化布尔合并，轮毂中心预留轴孔与定位卡槽结构，可匹配常规标准散热风扇的电机轴安装尺寸。建模完成后对整体结构做干涉检查，确认外框与风轮之间预留合理的运转间隙，无结构干涉问题。渲染阶段采用Keyshot完成材质与场景搭建，外框与轮毂赋予哑光深灰色工程塑料材质，模拟ABS阻燃塑料的细腻磨砂质感，调整材质粗糙度参数还原真实塑料的漫反射表现；叶片部分赋予半透明翠绿色工程塑料材质，添加轻微的透光属性，模拟常见散热风扇叶片的PP材质视觉效果；场景采用柔和的影棚布光，添加环境反射效果，让模型的结构轮廓与材质质感清晰呈现，同时渲染出风扇运转时的通透视觉感受。设计过程中充分考虑散热风扇的实际使用需求，外框的方形结构便于在机箱、设备柜体等场景中直接安装固定，轴流风轮的结构设计可以在较低转速下实现较大的通风量，满足电子设备、工业柜体的冷却散热需求，整体模型结构完整，细节还原度高，可用于散热结构方案展示、产品设计参考以及相关教学演示场景。
