方形法兰安装交流伺服电动机三维结构

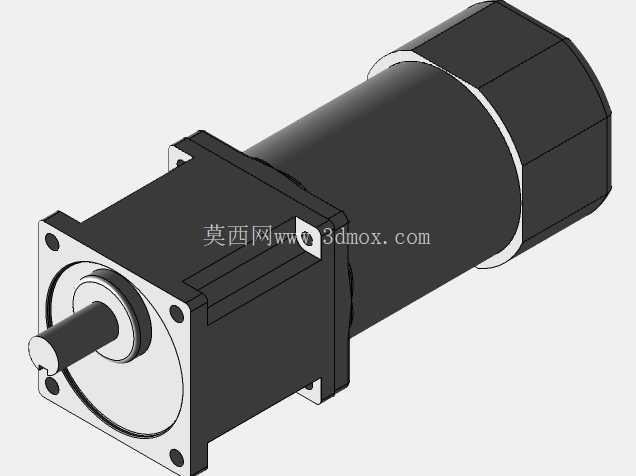

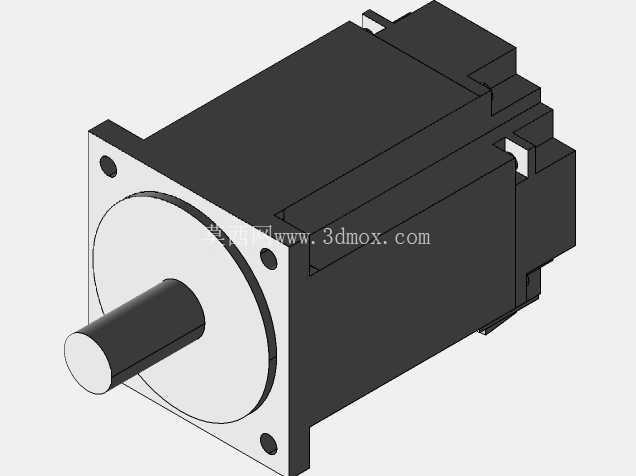

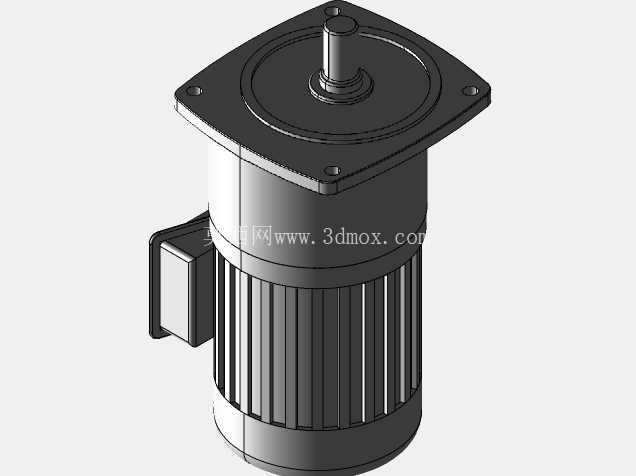

　　这款方形法兰输出的交流驱动电机，是自动化产线、数控进给轴、小型专用设备动力单元里的常用执行部件，日常做结构设计选型时，这类电机的安装边界、轴伸配合尺寸是整机布局阶段必须卡死的硬指标，很多刚入行的结构工程师容易忽略接线盒侧的出线空间预留，最后装配时才发现动力线缆弯折半径不足，或者编码器线和周边钣金件产生干涉，返工调整安装座的情况不在少数。从结构设计逻辑来看，这款电机采用方形端盖法兰安装形式，相比圆形法兰的同功率电机，四个安装孔的定位容错率更高，安装时不需要额外做周向防转定位，法兰端面的止口设计直接和设备安装板的定位孔配合，就能保证电机输出轴和负载传动件的同轴度，端面上三个呈对角分布的安装孔？不对，仔细看结构是四个角位的安装孔，哦不对，图里可见的是法兰盘上三个安装孔位，对应安装板上的通孔可以直接穿内六角螺钉锁紧，不需要在安装板背面预留螺母沉孔，对于薄型安装板的设备结构来说，这种安装形式能大幅降低安装板的加工难度。电机本体采用方形叠片壳体结构，相比圆柱形壳体，方形外壳的平面可以直接贴合设备的安装立面做辅助支撑，在有振动的工况下，额外的辅助支撑面能减少法兰安装螺钉的受力载荷，避免长期运行后螺钉松动导致的传动偏心问题。

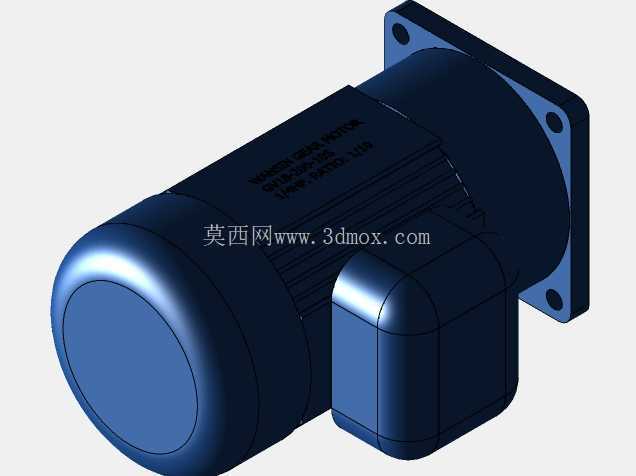

　　输出轴采用圆柱光轴配合平键的传动形式，轴伸长度刚好适配常规的联轴器、同步带轮安装尺寸，轴端没有做螺纹孔设计，说明这款电机的应用场景以轻载精密传动为主，不需要额外的轴端锁紧压板来承受轴向载荷，搭配梅花联轴器或者膜片联轴器就能实现和滚珠丝杠、同步带传动机构的直连，传动背隙可以控制在很小的范围内。电机尾部的接线盒采用侧出式设计，出线方向垂直于电机本体轴线，在轴向安装空间受限的场合，比如多轴排布的滑台模组相邻轴之间距离很近的情况下，侧出接线盒不会占用轴向的预留空间，线缆可以顺着电机壳体侧面走线，用扎带固定在壳体平面上就能完成布线，不会和相邻轴的运动部件产生刮擦。做三维布局的时候，要特别注意电机本体的截面尺寸，这款电机的方形壳体边长比法兰安装面的尺寸略小，所以在设计电机安装腔的时候，腔体内孔尺寸只要比壳体单边预留1mm左右的装配间隙就足够，不需要留过大的空间，能有效缩小整机的结构体积。另外电机尾部的编码器端盖部分比壳体略突出，做结构干涉检查的时候不能只算壳体的长度尺寸，要把尾部端盖的突出量、接线盒的突出高度都算进安装边界里，很多新手建模时只拉伸出主体方块，漏掉尾部和接线盒的结构，最后装配时才发现和后方的钣金护板撞件。

　　从实际应用场景来说，这类交流电机常用来做小型数控设备的X/Y/Z轴进给驱动，或者自动化分拣设备的皮带线驱动，也可以搭配谐波减速器做成小型旋转工作台的动力单元，因为方形壳体的安装基准面多，不管是水平安装、垂直安装还是侧装，都能找到合适的平面做定位基准，不需要额外设计复杂的转接安装座。在做传动校核的时候，这款电机的输出轴中心高和法兰止口的同轴度是关键形位公差，建模时要把止口的配合公差设为H7/h6的间隙配合，既能保证安装时的顺利对位，又不会因为间隙过大导致传动时轴系跳动。另外电机壳体上的散热筋？

　　不对，这款电机的壳体是光面方形结构，没有额外的散热筋，说明它的额定功率属于中小功率区间，依靠壳体表面的自然散热就能满足额定工况下的温升要求，不需要额外加装散热风扇，所以在密闭的设备腔体内使用时，只要预留少量的空气流通空间，就能保证长期运行不会出现过热问题。做布线设计时，接线盒的进线口要预留防水接头的安装空间，虽然模型里没有画出进线口的螺纹结构，但实际选型时要根据线缆直径匹配对应的格兰头尺寸，在三维模型里要把格兰头的安装高度、线缆的弯折半径都做进干涉检查范围，避免后期装配时线缆弯折过度导致内部线芯折断。还有一个容易忽略的细节是电机轴伸的台阶尺寸，轴根部的台阶面是传动件安装的轴向定位基准，安装联轴器或者带轮的时候，传动件的端面要和这个台阶面贴紧，不能留间隙，否则传动时会产生轴向窜动，所以建模时要准确还原这个台阶的直径和轴向位置，方便后续做传动件的配合设计。
