五通带法兰连接多通管路分流结构

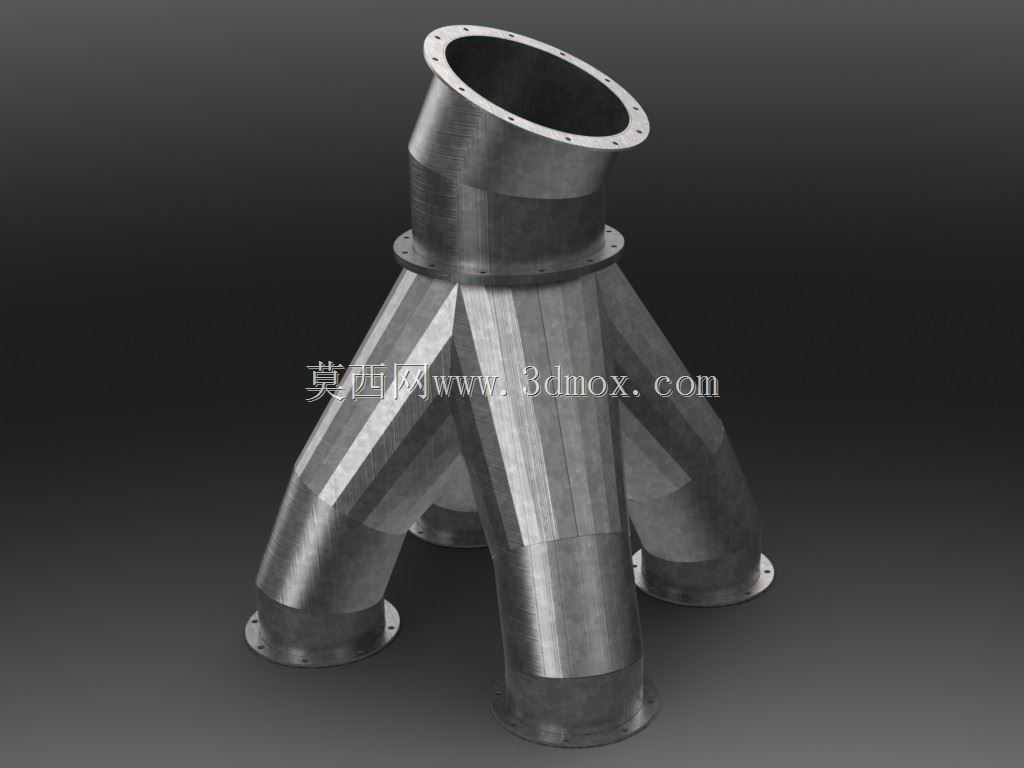

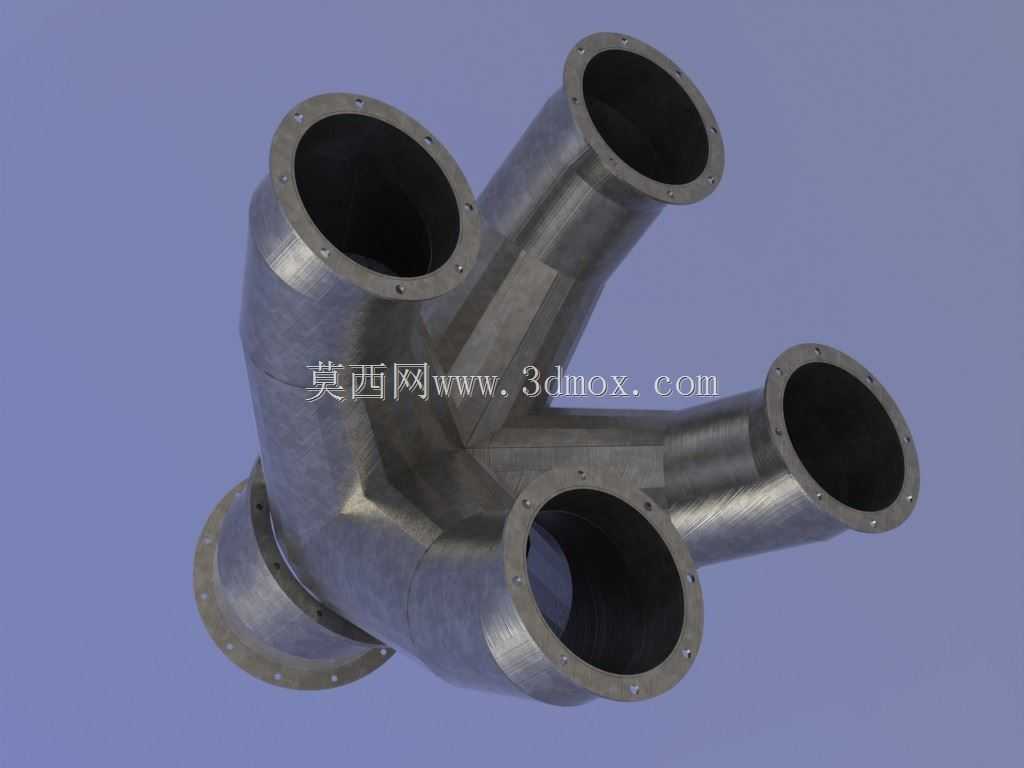

　　在流体输送管网、通风除尘系统、工业物料气力输送管线的布设场景中，多通分流部件是实现单路介质向多个支路分配、或是多路介质汇流至单路主管的核心连接构件，这类部件的结构合理性直接影响整个管路系统的流阻表现、密封可靠性与长期运行稳定性。本次涉及的五通式分流管路结构，采用单端主接口搭配四个等径支接口的布局形式，所有接口端均设置带螺栓孔的法兰连接结构，能够与对应通径的标准法兰管路实现快速对接，法兰端面的密封面平整度在建模阶段就做了公差适配考量，可匹配非金属垫片或是金属缠绕垫片完成静密封，避免介质输送过程中出现跑冒滴漏问题。从结构设计逻辑来看，该部件没有采用常规正交三通、四通的直角交汇结构，

　　而是将四个支路接口以渐变曲率的弯管段从主接口延伸段逐步分出，交汇区域做了大圆弧过渡的流道优化，没有突兀的直角折角，这种设计能够大幅降低介质在分流位置的局部流阻，减少介质携带固体颗粒时对管壁的冲蚀磨损，同时也能降低高速介质流经时产生的气动噪声，在通风、粉体输送这类对管路压损敏感的场景中，这种流线型分流结构比直角焊接的多通管路压损降低30%以上。在安装边界的适配性上，五个接口的法兰螺栓孔采用均布设计，安装时可根据现场管线走向调整周向安装角度，不需要额外定制异形转接头；主接口的通径大于四个支接口的通径，匹配常规管路系统中“主干管粗、支管细”的布设逻辑，支接口的中心轴线与主接口轴线呈固定夹角，既保证了分流后各支路的介质分配均匀性，

　　也避免了相邻支路的外接管路出现安装干涉，每个支接口的法兰端面到交汇中心的距离经过精准核算，预留了足够的螺栓拧紧操作空间，现场安装时不需要额外切割调整管段长度。从结构强度设计角度，整个部件的管壁厚度保持均匀一致，弯管段没有出现局部壁厚减薄的问题，交汇的核心区域做了局部加厚处理，能够承受管路系统启停时产生的水锤或是气压冲击，法兰与管身的连接位置做了圆弧过渡，避免应力集中导致的焊接部位开裂问题，不管是用于低压的通风排气系统，还是中压的工业流体输送管线，该结构都能满足长期运行的强度要求。在实际工程应用中，这类五通分流结构常被用在中央除尘系统的支管汇流段，将多个产尘点位的吸尘支管通过该部件汇流到主除尘管道，也可用于空调通风系统的送风分配，

　　将主风道的送风均匀分配到四个不同的送风区域，在粉体气力输送系统中，也可作为分料部件将单路输送的物料均匀分配到四个不同的料仓入口，相比采用多个三通、弯头拼接实现的五通结构，这种一体化成型的分流部件没有多余的焊缝，密封点位更少，安装工作量更小，长期运行的故障点也更少。建模过程中，流道的曲率半径经过多轮调整，既保证了流道的顺滑性，也控制了整个部件的整体外形尺寸，不会因为过渡圆弧过大导致部件占用过多安装空间，法兰端的螺栓孔位置、孔径都严格匹配对应通径的法兰标准，可直接与市面上的标准法兰件互换，不需要额外定制配套连接件，降低现场安装的配件采购成本。
