三向法兰连接Y型通风分料三通管件

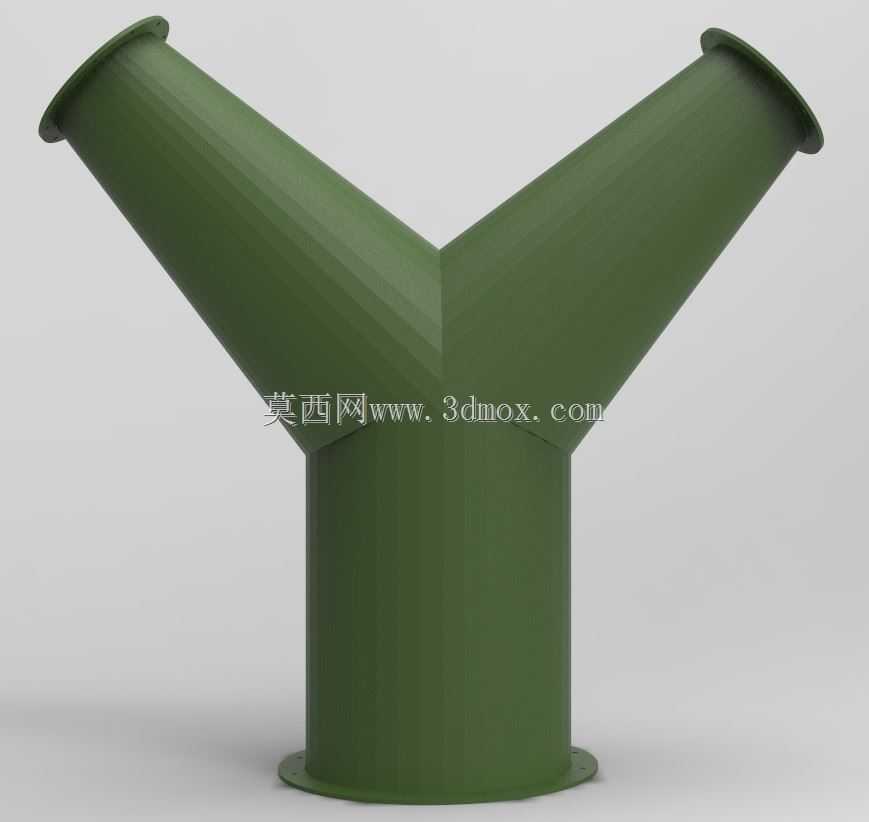

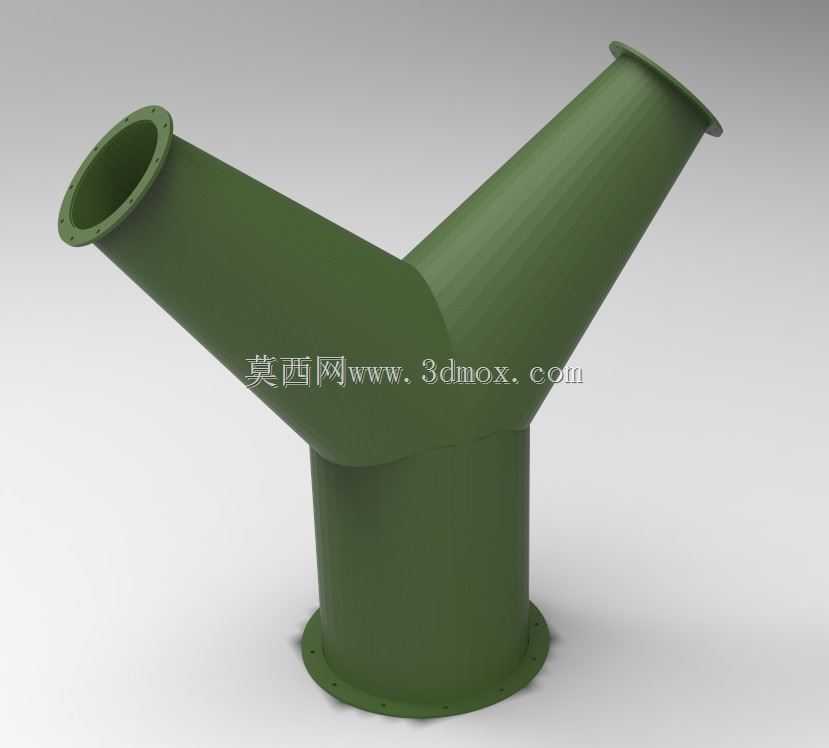

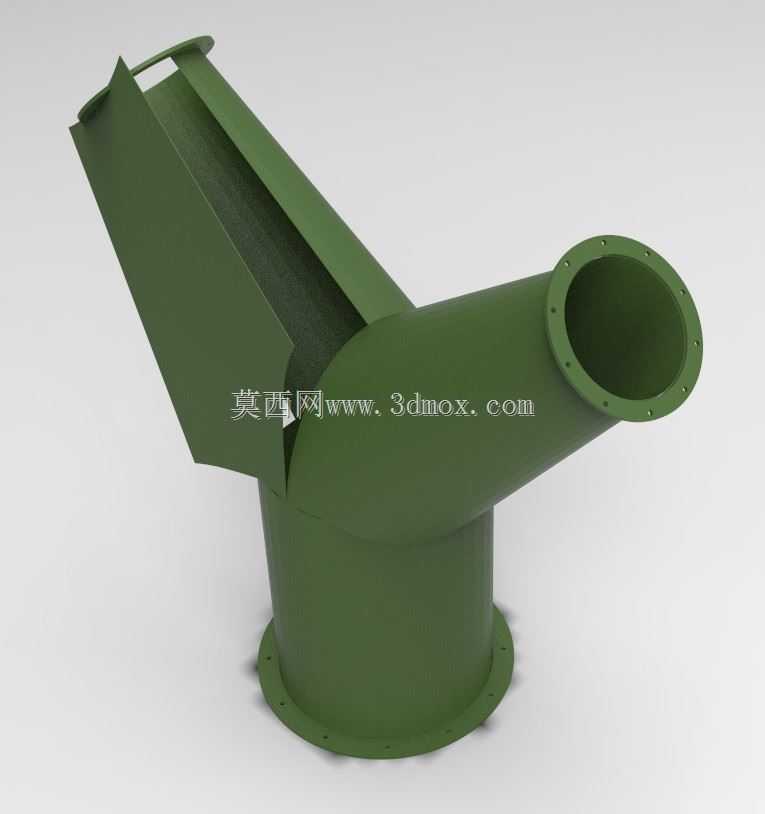

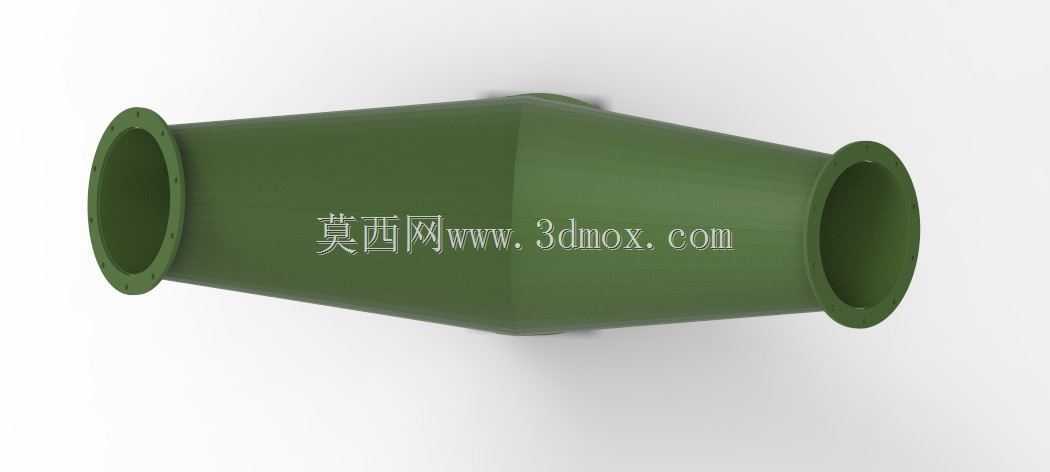

　　在工业通风除尘、散料气力输送的管路系统中，这类三向连通的Y型管件是管路分流合流环节的核心连接部件，不同于常规直角三通的流道突变设计，该Y型结构的两个斜向支管与竖直主管之间采用大圆弧过渡的流道构型，能有效降低介质流经转向位置的局部阻力损失，减少通风系统的风压损耗，同时避免散料输送过程中物料在转角位置的堆积卡堵问题。从实际安装场景来看，三个连接端均采用带螺栓孔的法兰盘结构，安装时可直接与同管径的带法兰管路端面通过螺栓紧固，配合密封垫片即可实现可靠的管路密封，无需额外焊接加工，适配现场快速装配的施工需求，尤其适合除尘系统的支管路汇接、粮食加工行业的气力输料管路分流、化工通风系统的废气支路合并等工况。

　　设计阶段首先需要确定三个端口的公称通径匹配性，该模型的竖直主管通径与两个斜向支管通径保持一致，可实现等流量的分流或合流作业，两个斜向支管的夹角经过流场仿真验证，既保证了介质分流时的流态稳定，也控制了管件整体的安装占位尺寸，避免在管路排布时占用过多竖向或横向空间。从安装边界来看，竖直主管底部的法兰盘作为固定安装端时，两个斜向支管的伸出长度、仰角经过参数化校核，在对接两侧水平或斜向管路时，不会与周边的管路支架、设备壳体产生干涉，法兰盘上的螺栓孔采用均布设计，适配通用的法兰连接标准，现场安装时无需重新配钻螺栓孔。结构细节上，管件整体采用等壁厚设计，管壁厚度根据常规通风、低压输料的工况压力取值，既保证了管件的结构刚度，

　　在负压通风工况下不会出现管壁吸瘪变形，也控制了整体重量，降低管路支架的承载负荷。流道内壁做顺滑过渡处理，没有突兀的凸台或接缝，在输送粉状、颗粒状散料时，可减少物料对管壁的冲刷磨损，延长管件的实际使用寿命，在通风系统中使用时，也能降低气流高速流过产生的风噪问题。不同于焊接成型的三通管件，该一体化构型的模型在建模时采用曲面放样加实体加厚的建模逻辑，先绘制三个端口的法兰轮廓与中心流道的引导线，通过放样生成基础流道实体，再在三个端口位置延伸出法兰盘结构，对法兰与管身的连接位置做圆角过渡，减少应力集中，避免长期受管路振动影响出现连接位置开裂的问题。在管路系统选型时，这类Y型三通可替代多个弯头加直三通的组合方案，减少管路的连接节点数量，降低管路系统的泄漏风险，同时缩短管路的整体排布长度，在空间紧凑的厂房内部管路布设场景中，能有效优化管路走向，提升空间利用率。
