三英寸内螺纹消防接口结构设计

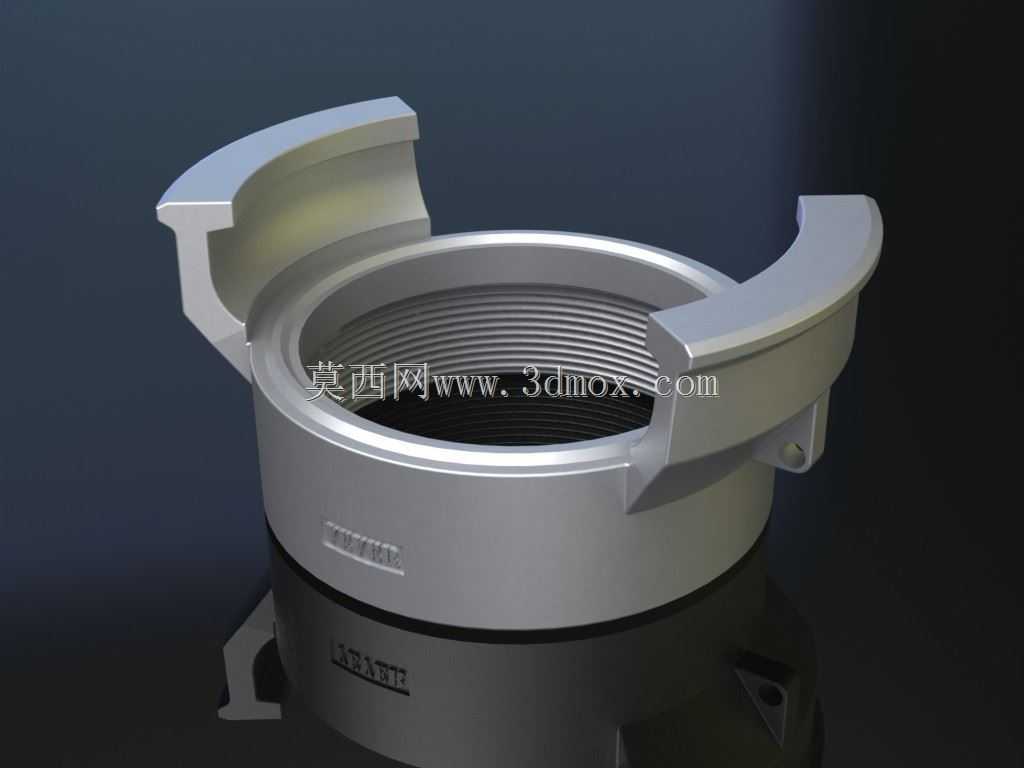

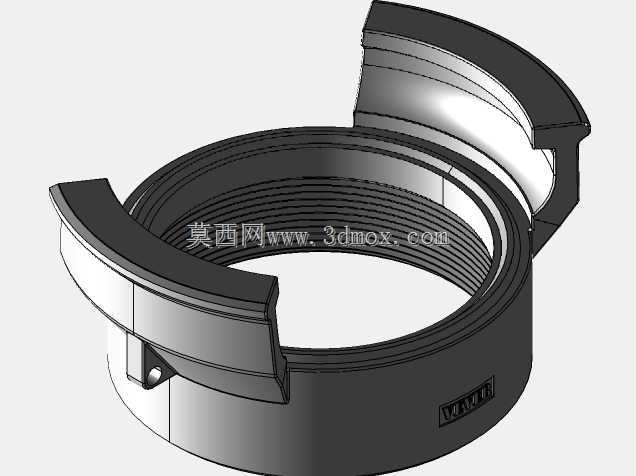

　　在消防供水系统、应急输水作业场景中，管路的快速对接可靠性直接决定作业效率，这款三英寸内螺纹消防接口，正是针对大流量输水场景下的快速接驳需求设计的承压连接件。日常作业中，消防水带、输水软管与固定管路、泵组出口的对接，往往需要在带压、视线受限、作业时间紧张的工况下完成，传统螺纹旋接式接头需要多圈旋转操作，不仅对接速度慢，在带压工况下还容易出现螺纹错扣、密封失效的问题，而这款带对称锁爪的接口结构，刚好解决了大口径管路快速对接的痛点。从结构设计逻辑来看，接口主体采用阶梯式回转体结构，下部为标准内螺纹段，可直接与带对应外螺纹的管路出口、泵体端口旋合固定，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合长度承受管路轴向拉力，

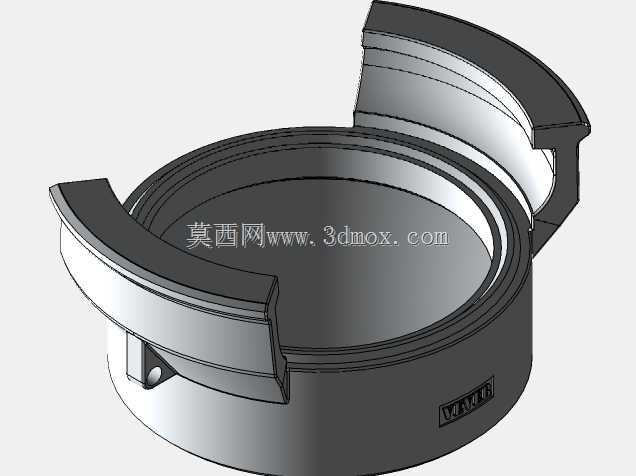

　　又不会因为螺纹过长增加不必要的整体高度，控制接口安装后的外伸尺寸。接口上部对称布置的两个弧形锁爪，是实现快速对接的核心结构，锁爪的内弧面与对接公头的外沿凸缘完全匹配，对接时仅需将公头插入接口内腔，旋转极小角度即可让锁爪卡入公头的定位槽内，完成轴向锁止，不需要额外的紧固件操作，单人即可在数秒内完成对接作业。锁爪与主体的连接采用销轴铰接结构，铰接位置做了加厚处理，避免频繁插拔对接时出现应力集中导致的结构开裂，锁爪的外侧做了圆弧过渡处理，既方便作业人员戴防护手套时操作扳动，也避免尖锐棱角在作业过程中划伤水带或操作人员。接口的密封面设计在主体内腔的台阶位置，对接时公头端面的密封圈会压紧在该台阶面上，依靠锁爪提供的轴向锁紧力实现端面密封，

　　这种密封结构相比径向密封，对加工精度的容错率更高，即使管路存在轻微的角度偏移，也能保证密封性能不下降，适合野外、应急作业的复杂工况。从安装边界来看，接口的最大外轮廓尺寸由两个锁爪的外摆极限位置决定，安装时需要在接口两侧预留足够的锁爪操作空间，避免周围管路或结构件干涉锁爪的开合动作；接口下部的螺纹段为标准管螺纹，安装时不需要额外加工适配结构，直接与对应规格的管路端口旋合即可，旋合时可在螺纹部位缠绕密封带增强螺纹连接处的密封性能，避免接口与固定管路的连接位置出现渗漏。在实际应用中，这类接口除了消防作业场景，还可用于市政应急输水、农田大流量灌溉、工业临时供水管路的快速接驳，其金属主体结构可承受常规输水工况下的压力冲击，

　　锁爪结构的抗脱开能力经过匹配设计，即使管路出现水锤现象，也不会出现意外脱开的问题。建模过程中，回转主体部分优先采用旋转特征生成基础轮廓，保证各段同轴度符合装配要求，锁爪部分单独建模后通过装配约束与主体铰接，建模时需要重点验证锁爪开合过程中的运动干涉情况，确保锁爪在最大开合角度下不会与主体外壁发生碰撞，同时锁止位置时锁爪与公头凸缘的贴合面要完全重合，保证锁紧力均匀分布在接触面上，避免局部应力过大导致锁爪变形。接口的外壁做了防滑纹理设计，在旋紧下部螺纹连接时，可借助外壁的摩擦力施加足够的拧紧力矩，不需要额外使用管钳卡接主体外壁，避免安装过程中破坏接口的表面镀层。
