皮带传动卧式储气罐空气压缩机三维设计

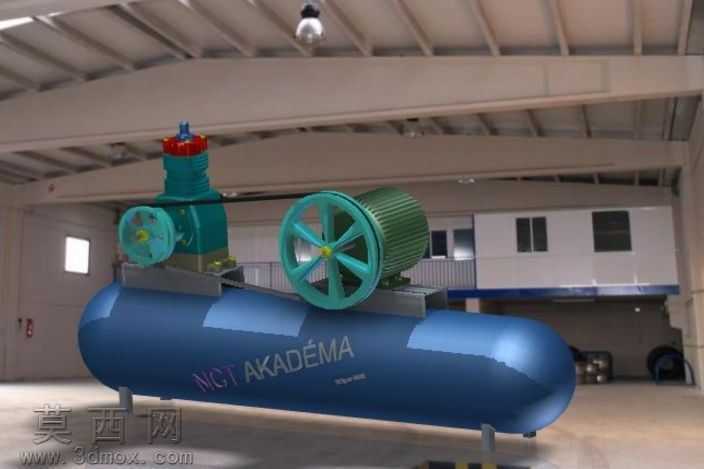

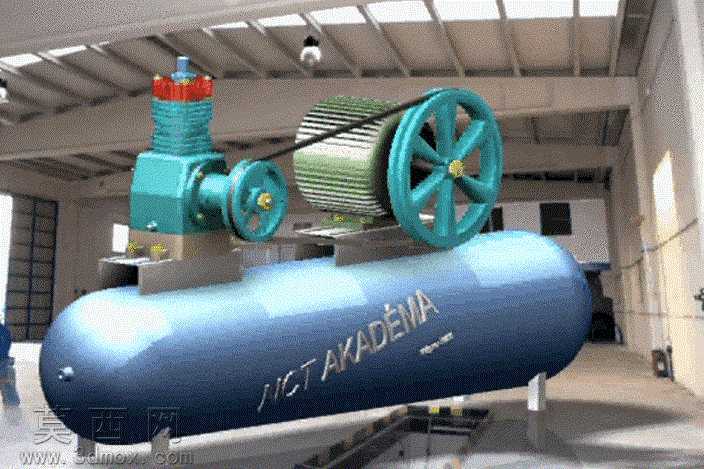

本作品为活塞式空气压缩机三维设计成果，采用卧式储气罐搭配皮带轮传动的经典布局，整体建模过程严格遵循机械设计规范，先通过二维草图绘制各核心部件的轮廓基准，再依次完成拉伸、旋转、阵列等特征操作构建实体模型。建模阶段重点还原了活塞压缩缸体的层级散热结构，缸体外壁的环形散热鳍片采用等距阵列方式生成，保证散热面积计算符合工程实际；传动部分的大小皮带轮严格按照传动比设计轮槽尺寸，V型带的建模贴合轮槽弧度，还原皮带张紧状态下的形态，电机外壳的散热筋、接线盒细节均做了精细化处理，端盖的螺栓孔采用圆周阵列完成，保证安装定位精度。储气罐作为核心承压部件，建模时还原了椭圆形封头的冲压成型结构，罐体表面的支座、排污口、压力表接口位置均按照实际安装布局定位，罐体上的标识纹理采用贴图映射方式呈现，还原真实产品的外观细节。材质渲染阶段，针对不同部件匹配对应工业材质：压缩缸体采用铸造蓝漆金属材质，调整粗糙度参数还原铸件表面的哑光质感；皮带轮采用亮蓝色烤漆材质，添加轻微反光效果表现漆面质感；储气罐采用渐变金属蓝材质，模拟工业储气罐的漆面渐变效果，同时添加轻微的使用痕迹纹理提升真实感；电机部分采用灰绿色铸铁材质搭配黑色散热网材质，还原电机的真实外观；传动皮带采用黑色橡胶材质，调整粗糙度表现橡胶的哑光摩擦质感。结构设计上，整体采用电机-皮带轮-压缩缸的动力传递路径，压缩缸通过螺栓固定在储气罐顶部的安装支架上，支架与罐体采用焊接结构建模还原，各部件的装配约束完全按照实际装配关系设置，转动部件预留合理的装配间隙，避免运动干涉。设计思路围绕教学作业的展示需求展开，在保证整体结构完整的前提下，重点突出活塞压缩机的核心工作结构，省略了部分非核心的细小管线部件，让观者可以清晰识别动力输入、压缩传动、储气输出的完整流程，渲染场景采用工业厂房环境，搭配柔和的顶光与侧光，突出设备的金属质感与结构层次，整体模型可用于机械原理教学展示、课程作业答辩以及相关产品的结构参考。
