制冷配套并行系统垂直接收器机架

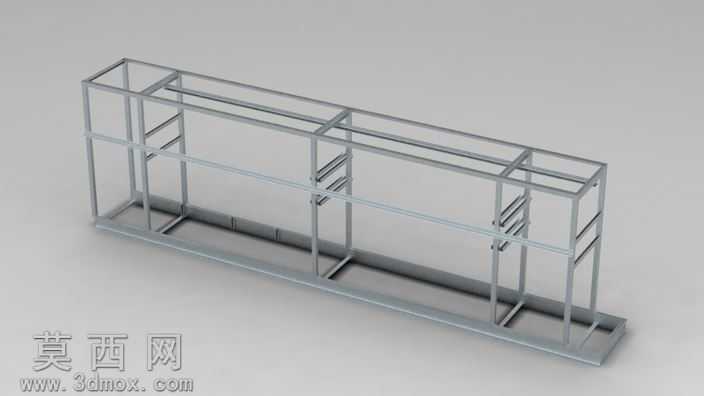

本模型采用三维参数化建模方式完成制冷并行系统垂直接收器配套机架的全结构设计，建模过程中以方管型材的实际截面参数为基准，通过草图绘制、结构构件生成、剪裁延伸、角处理等特征步骤完成整体框架搭建，严格遵循金属型材机架的加工工艺逻辑，所有拼接位置均预留符合焊接装配要求的贴合面，避免出现不符合实际生产的干涉结构。渲染阶段采用哑光金属材质模拟标准镀锌方管的表面质感，调整环境光与漫反射参数还原金属型材的细微磨砂纹理，搭配浅灰色中性背景突出机架的整体轮廓与层级结构，通过等轴测视角完整呈现框架的长宽高比例、内部隔层分布以及底部承托底座的结构形态。整体机架采用长条形对称布局，主体由竖向支撑方管、横向连接方管、纵向加固方管拼接形成多组独立安装位，可适配1到10台不同规格的垂直接收器与压缩机安装需求，框架内部设置多组横向加强筋提升整体抗形变能力，侧面预留设备安装固定的点位结构，底部采用通长的加厚型材作为承托底座，分散上部设备的整体载荷，保证机架放置与安装的稳定性。设计过程中采用参数化关联的设计思路，将机架的长度、宽度、高度、安装位间距、型材规格等核心尺寸设置为可调整参数，可根据不同项目的定制需求快速调整整体尺寸，适配不同数量、不同型号的压缩机与垂直接收器安装要求，无需重新进行整体建模，大幅提升同类型机架的设计效率。模型完整还原了型材机架的所有结构细节，包括方管拼接处的切口形态、加固肋的排布位置、安装点位的预留结构，所有结构均符合金属焊接机架的实际生产标准，可直接用于生产参考、方案演示以及配套设备的装配校验，能够直观展示机架与配套制冷设备的适配逻辑，为制冷并行系统的整体布局设计提供可靠的三维结构参考。
