四杆机构不锈钢隐形折叠门结构设计

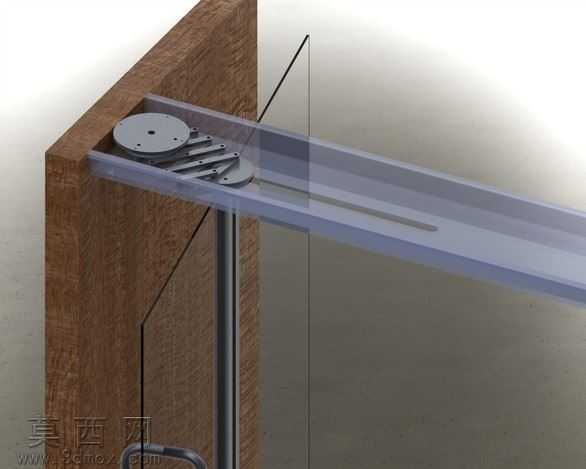

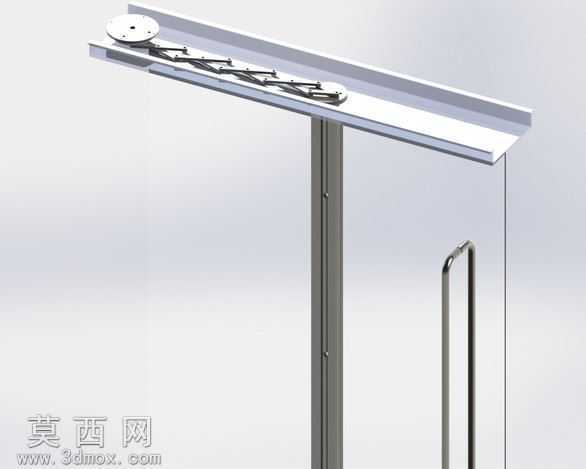

本作品为依托四杆机构原理设计的隐形折叠门三维模型，整体建模过程严格遵循机械结构运动逻辑，在三维建模软件中先完成核心铰链组件的参数化搭建，对铰链的转动副、连杆连接位做了精准的尺寸约束，确保后续运动仿真时各部件无干涉、无错位。模型渲染阶段针对不同部件匹配了对应材质：竖向支撑立柱与铰链主体采用哑光不锈钢材质，调整金属粗糙度参数还原真实不锈钢的细腻磨砂质感，边缘做微小倒角处理避免生硬的棱角反光；侧边与底部的固定基座采用胡桃木纹理材质，还原木质基层的自然纹理与温润哑光质感；门体部分采用高透清玻材质，调整折射与反射参数，模拟真实玻璃的通透感与环境反光效果，让整体渲染图的视觉层次清晰，不同材质的区分度明确。结构设计上，核心铰链完全采用不锈钢构件打造，依托四杆机构的运动轨迹实现门体折叠后可完全贴合墙面收纳，消除传统平开门开合时的风阻与空间占用问题，建模时对连杆的长度比例、转动轴的位置做了多轮参数调试，模拟30N作用力下的开合过程，最终实现仅需2秒即可完成门体完全开启的顺畅效果。设计思路围绕小户型空间的隐形收纳需求展开，摒弃传统门体突出墙面的结构形式，将铰链与支撑结构整合在侧边木质基座内，门体收起时与墙面齐平，完全不占用过道空间，同时不锈钢铰链的结构设计预留了免维护的结构余量，所有转动配合位都做了耐磨结构处理，无需后期频繁加注润滑油即可长期保持顺畅开合。建模过程中对所有装配位都做了公差配合校验，确保各部件连接紧密无松动，运动仿真环节完整模拟了门体从闭合到完全贴墙收纳的全行程动作，验证了四杆机构轨迹的合理性，不存在运动死点与结构碰撞问题，整体模型结构完整，材质表现贴合真实产品质感，可直接用于方案展示、原型打样参考与用户体验评估使用。
