1/2英寸带缓冲垫线缆固定夹三维设计

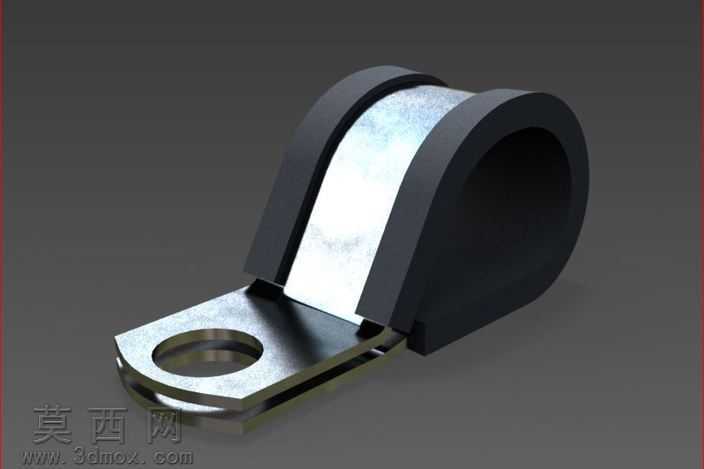

本作品为1/2英寸规格带缓冲垫层的线缆固定夹三维建模作品，建模过程中首先梳理固定夹的功能结构：整体由金属固定基座与橡胶缓冲抱箍两部分组合而成，首先绘制金属基座的草图轮廓，定位安装孔的圆心位置与孔径尺寸，通过拉伸特征生成基座的平板主体，对安装孔边缘做倒角处理去除锐边，同时对基座与抱箍连接的弯折部位做圆角过渡，还原金属冲压件的工艺特征，金属部分赋予镀锌钢材质，调整金属材质的粗糙度与反射参数，还原镀锌板材略带哑光的金属质感，表面添加细微的划痕与氧化纹理提升真实感。之后构建橡胶缓冲抱箍部分，绘制半圆弧的抱箍截面轮廓，通过扫掠特征生成C型的缓冲套结构，在抱箍与金属基座贴合的位置做贴合面的切除匹配，保证两个部件装配后无干涉缝隙，橡胶部分赋予黑色丁腈橡胶材质，调整材质的漫反射参数与凹凸纹理，还原橡胶表面略带磨砂的哑光质感，同时在橡胶与金属片接触的边缘做细微的溢边效果，还原实际橡塑零件的生产特征。建模完成后搭建简易的影棚渲染环境，添加三点布光：主光源从侧上方打亮固定夹的金属安装面，突出金属部分的反光质感，辅光源从另一侧补光弱化暗部死黑，轮廓光从后方勾勒橡胶抱箍的弧形轮廓，调整渲染参数开启全局光照与环境遮蔽，让部件衔接处的阴影过渡自然，最终渲染图清晰展现固定夹的结构细节：带单安装孔的金属固定片、内嵌的金属衬片、外层的黑色橡胶缓冲层，各部件的装配关系清晰明确。该固定夹主要用于电缆、电线、软管的走线固定，橡胶缓冲层可以避免金属夹对线缆外皮造成磨损，同时具备一定的减震效果，建模过程中严格按照1/2英寸的适配管径设计尺寸，抱箍的内径、安装孔的中心距、基座的厚度都参照实际五金件的通用参数设置，保证模型可以直接用于装配验证、产品展示或者工程出图使用，模型整体结构简洁，特征参数完整，无多余的冗余几何元素，各部件可单独拆分编辑，方便后续根据实际使用需求调整尺寸规格或者更换材质。
