手把式磁带定位锁紧机械组件

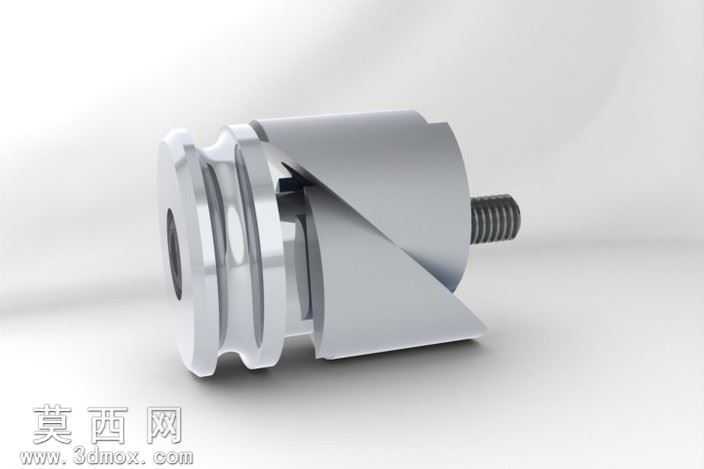

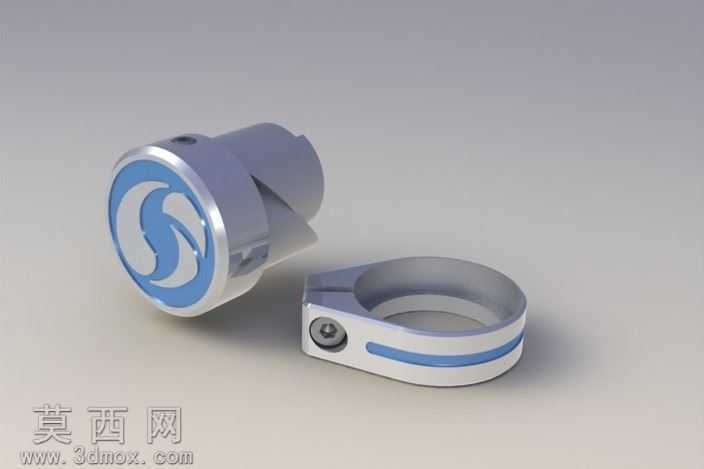

本模型采用三维参数化建模方式完成，建模过程中严格遵循机械加工的公差配合逻辑，对每一处结构特征都做了可制造性校验。首先从核心的滑动楔系统开始构建，该部分作为整个组件的核心传力结构，建模时重点还原了楔块的斜面角度与滑动行程的匹配关系，确保中心螺栓锁紧时，楔块滑出能够提供充足的抓力推抵对应安装面，实现稳定的定位锁紧效果。外体部分建模时着重处理了外观曲面的平滑过渡，还原了旋钮式手把的握持弧度，外表面做了平整化处理，既能够提供整洁美观的视觉效果，也能在使用时避免尖锐棱角划伤操作人员，同时外体的包覆结构可以将中心螺栓头完全隐藏在内，既起到防护作用避免螺栓锈蚀磕碰，也让整体外观更加简洁规整。外体侧壁的连接螺栓孔位做了精准的同轴度约束，确保装配时螺栓能够顺畅穿入树丛中的对应安装位，孔位周边做了沉头设计，让螺栓装配后头部不会突出外体表面，减少剐蹭风险，也让整体排布更加规整，降低装配时的对位难度。配套的标准紧固件部分，分别按照对应规格的标准件参数建模，包含M5×30毫米螺丝、M4×4毫米紧定螺丝、M3×10毫米螺丝，每类螺丝都还原了螺纹牙型、头部槽型的细节特征，确保装配时能够与对应孔位完美契合。渲染阶段采用金属材质体系，主体结构件赋予哑光不锈钢材质，调整了金属粗糙度与反射参数，还原金属零件的细腻质感，螺纹部分做了细微的纹理凹凸处理，增强真实感；手把的旋钮部分做了亮面金属与哑光金属的材质区分，突出握持区域的视觉辨识度。场景布光采用柔和的三点布光方式，主光从侧上方打亮主体结构，勾勒出楔块斜面的轮廓线条，辅光补亮暗部细节避免结构死黑，轮廓光打亮组件边缘，让整体结构层次更加分明，背景采用浅灰色渐变背景，突出金属零件的质感，同时不会抢夺主体的视觉焦点。整个模型的结构设计充分考虑了实际使用中的装配逻辑与操作便捷性，手把部分的尺寸符合人体工程学握持需求，转动时的受力角度经过优化，锁紧操作时不需要额外工具即可完成手动锁紧，拆卸维护也十分便捷，各零件之间的配合间隙预留合理，既不会出现松动晃量，也不会因为过盈导致装配卡滞。
