塔式起重机标准节塔身结构设计

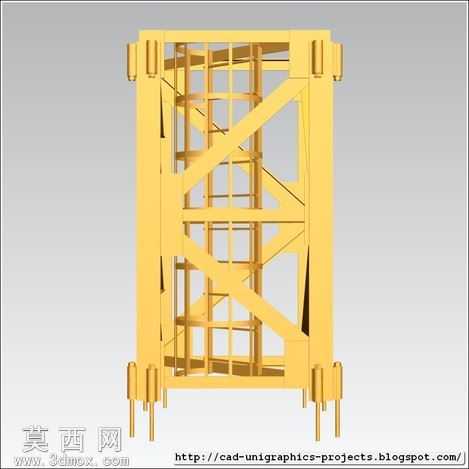

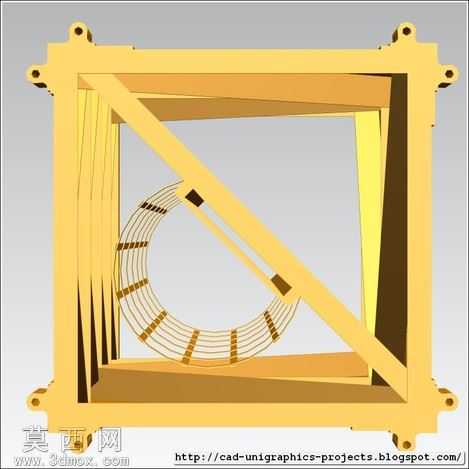

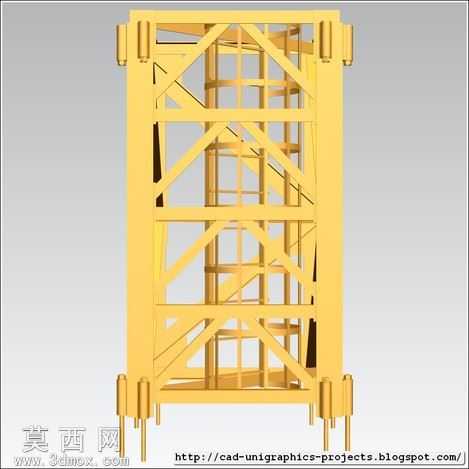

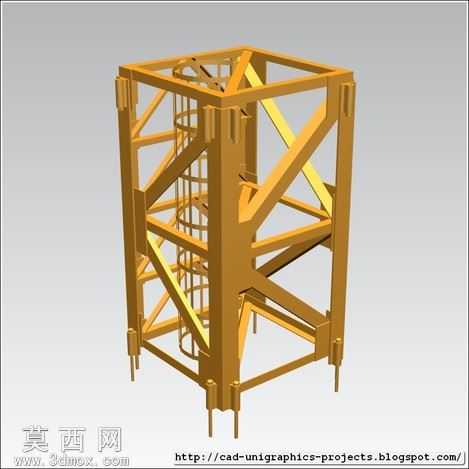

本模型为塔式起重机核心承载部件——标准节塔身的三维结构设计，是塔式起重机实现垂直高度延伸、承担上部载荷传递的核心基础构件。建模过程参考工程实际中广泛应用的方管桁架式标准节结构，采用三维参数化建模方式完成整体搭建，整体呈现工程常用的警示黄涂装质感，金属材质渲染效果还原了钢结构构件的哑光金属表面特性，清晰展现了焊接钢结构的硬朗轮廓与连接细节。模型主体采用主弦杆+腹杆的桁架式受力结构，四根主弦杆作为核心承载立柱，沿垂直方向贯通整个标准节，承担上部结构传递的轴向压力与弯矩载荷；水平腹杆与斜向腹杆按照受力最优的角度交叉布置，在主弦杆之间形成稳定的三角形受力单元，有效分散水平方向风载、吊重偏摆带来的剪切力与扭矩，同时大幅降低结构自重，提升塔身整体的抗扭、抗弯性能。模型内部预留了爬梯安装空间，还原了实际标准节内部供检修人员通行的爬梯布置结构，底部设置了标准节对接定位支脚，可实现与下部基础节或其他标准节的精准定位对接，端部预留的连接节点结构与实际工程中销轴连接、螺栓连接的装配逻辑完全匹配。设计过程中充分考虑了标准节的模块化互换特性，所有腹杆与主弦杆的连接位置、节点尺寸均按照统一模数设计，可实现多节标准节的快速堆叠装配，适配不同作业高度的塔吊搭建需求。模型的桁架结构经过受力逻辑优化，斜腹杆的布置角度经过反复调整，在保证结构刚度的前提下尽可能减少冗余材料，符合起重机械轻量化、高承载的设计要求，整体结构完整还原了塔吊标准节的工程特征，可用于起重机械结构教学、塔吊装配演示、施工方案模拟等场景，清晰展现了塔式起重机塔身部分的传力路径与装配逻辑。
