40吨模块化门式起重机3D设计模型

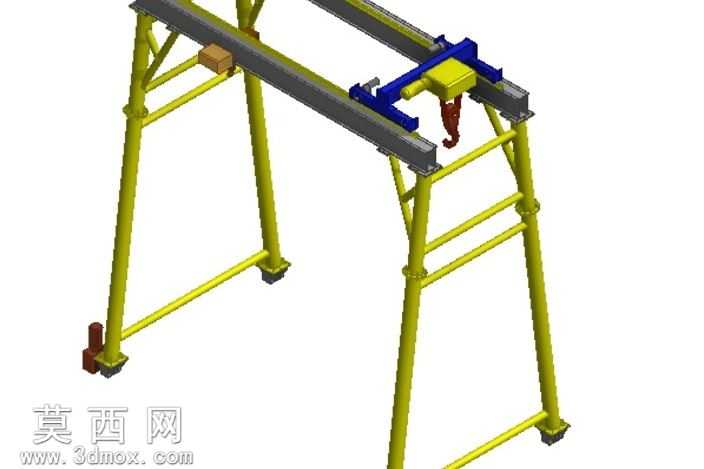

本模型为40吨额定载荷的门式起重机三维设计成果，配套5吨支持卷扬机构，整体采用模块化程序集设计思路完成全结构建模，从方案启动到设计落地仅耗时一年，完整还原了门式起重机的核心功能结构与工程细节。建模过程中严格遵循起重设备的工程设计规范，对整机的金属结构、运行机构、起升机构做了全参数化的三维还原：两侧支腿采用桁架式优化结构，在保证结构刚度与承重稳定性的前提下，通过斜向支撑的合理排布降低了整机自重，支腿底部设置了可调式行走与固定基座，兼顾场地移动作业与定点承重的双重需求。主梁部分采用箱型梁结构建模，精准还原了轨道铺设面、小车运行限位结构的细节，主梁与支腿的连接节点做了加强结构设计，可匹配40吨载荷下的应力分布要求，避免重载工况下的结构形变。起升小车部分完整构建了行走轮组、蓝色导向限位架、黄色起重卷扬机、红色吊钩组的全装配关系，各部件的运动副约束在建模阶段就做了匹配设置，可直接用于后续的运动仿真验证。材质渲染上根据不同部件的工程属性做了区分：主体承重金属结构采用工程黄的起重设备标准涂装材质，小车导向架采用醒目的工业蓝做安全标识区分，吊钩采用起重设备专用的深红安全色，基座、行走轮等部件做了金属哑光与防滑纹理的材质处理，整体渲染效果贴合工业现场设备的真实视觉表现。设计过程中采用模块化拆分思路，将支腿、主梁、起升小车、吊钩组件、行走基座分别作为独立模块建模，各模块间的装配接口做了统一参数化设置，既方便后续根据不同作业场景调整跨度、起升高度等核心参数，也可单独拆分模块用于同类型不同规格起重机的快速改型设计，大幅提升了系列化产品的设计效率。模型完整还原了设备的装配层级关系，所有部件的尺寸比例均参考实际工程设计参数设定，可用于起重设备的结构教学、方案展示、工程校核等多个场景。
