仿生机械雄蜂创意结构设计作品

　　这款仿生机械雄蜂的结构设计，最初的构思出发点是面向微小型侦察飞行器、科普展陈教具以及创意机械摆件的多场景适配需求，在做整体结构排布的时候，没有完全照搬真实雄蜂的生物结构比例，而是结合机械构件的安装边界做了适配性调整。从实际应用场景来看，这类小型仿生飞行结构如果搭载微型摄像模组与低功耗控制板，可在狭小空间内完成近距离环境探查作业，相比常规多旋翼无人机，其仿生外形能降低在自然环境作业时的惊扰性，适合农林虫情监测、狭小管廊内部巡检这类对设备外形尺寸有严格限制的场景；如果去除动力模块做静态化处理，也可作为机械科普展项的实体演示模型，直观展示仿生结构的运动逻辑。

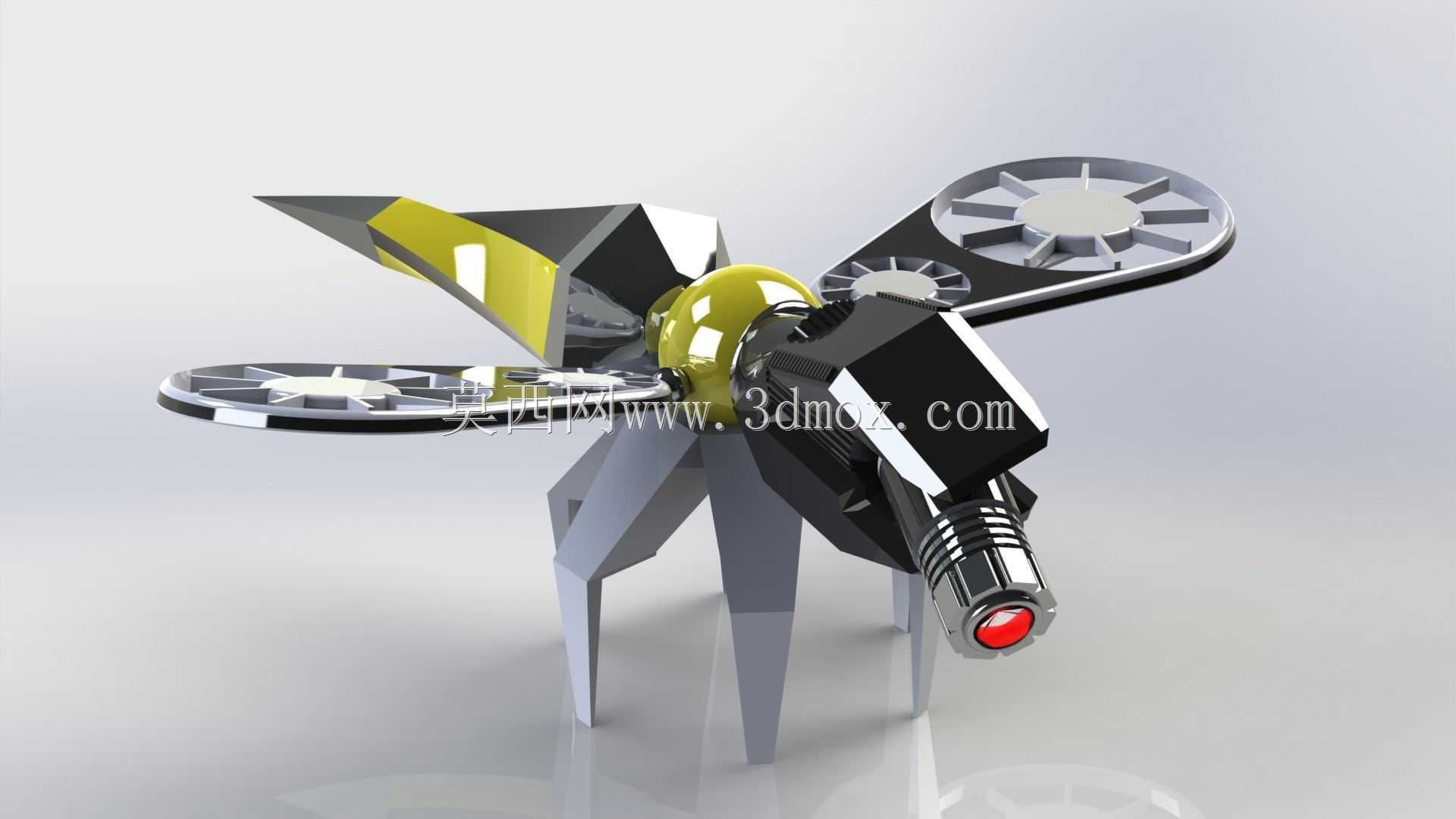

　　在功能特性的设计上，整体结构分为躯体承载段、翼部动力段、足部支撑段三个核心部分。躯体承载段采用多面折角的硬质壳体结构，头部预留了传感器安装位，可根据实际使用需求搭载微型摄像头、红外感应模组等不同功能元件，躯体中段的内腔做了分层设计，上层预留电池与控制电路板的安装空间，下层设置走线槽，避免线路与运动构件产生干涉；尾部做了收窄的柱状结构，末端设置红色标识端，既可以作为飞行状态的视觉识别点，也可预留微型信号发射天线的安装位置。翼部采用涵道式旋翼结构，没有采用真实昆虫的膜质翼仿生设计，而是选择了带防护外圈的涵道旋翼，这种设计一方面能提升旋翼运转时的安全性，避免翼尖碰撞异物导致结构损坏，另一方面涵道结构能提升小幅提升气动效率，适配小尺寸动力单元的推力需求，翼片与涵道外圈做了一体化的结构加强，在翼根位置设置了角度调节转轴，可根据实际飞行姿态需求调整翼面的倾斜角度，适配不同的飞行工况。

　　足部支撑段采用多杆式支腿结构，一共设置六支支撑腿，每支支腿都采用两段式铰接结构，支腿的着地面做了加宽的平端面处理，保证设备静置停放时的稳定性，支腿与躯体的连接位置设置了阻尼转轴，可在一定范围内调整支腿的张开角度，适配不同平整度的停放表面，同时支腿采用轻量化的折角结构，在保证结构强度的前提下尽可能降低整体自重，减少动力单元的负载。

　　在设计思路的落地过程中，首先确定的是整体的尺寸边界，整机的翼展控制在150毫米区间内，躯体总长控制在120毫米左右，整体高度不超过80毫米，这个尺寸边界既能保证内部有足够的空间容纳常规的微型动力与控制元件，也能控制整体重量在微型动力单元的负载范围内。结构材质的适配方面，承力的躯体框架、翼部涵道结构可采用光敏树脂3D打印成型，也可根据量产需求更换为注塑ABS材质，支腿部分可采用铝合金材质做轻量化加工，在保证支腿结构强度的同时降低自重。做结构装配校验的时候，特意在各个运动构件之间预留了0.2毫米的装配间隙，避免加工公差导致的构件卡滞，翼部的动力单元安装位做了通用化设计，可适配不同规格的微型空心杯电机，不需要额外修改结构就能完成动力组件的替换。

　　从结构细节来看，躯体表面的多面折角设计并非单纯的造型装饰，每一处折角都对应内部构件的安装定位面，比如头部的球形透明罩位置，对应的是内部传感器的安装基准面，折角结构能提升壳体的整体结构强度，相比弧形曲面壳体，多面折角的薄壁结构在同等壁厚下抗形变能力更强，能更好的保护内部的电子元件。翼部涵道外圈的辐条式结构，既起到了防护旋翼的作用，也能在旋翼运转时梳理气流，减少紊流对飞行稳定性的影响，辐条的厚度做了渐变处理，靠近涵道外壁的位置厚度更大，靠近旋翼中心的位置厚度收窄，在保证防护强度的前提下尽可能降低风阻。尾部的柱状结构做了多道环形凹槽设计，既可以作为结构加强筋提升尾部的抗弯折能力，也可作为散热槽，帮助尾部安装的功率元件散发热量。

　　在实际的结构验证过程中，这类仿生结构的重心校准是核心要点，设计时特意将电池与控制板的安装位设置在整机重心的正下方位置，保证飞行时的姿态稳定，支腿的重量分布也做了对称配平，避免单侧重量过大导致停放或飞行时出现侧倾。考虑到后续的维护需求，躯体的上壳体与下框架采用卡扣式连接，不需要额外的螺丝固定就能完成拆装，方便后期更换内部的电子元件或者调整结构参数，卡扣的位置设置在躯体的侧面，不会影响整体的外观完整性。
