DIY家用太阳能热气流发电装置结构

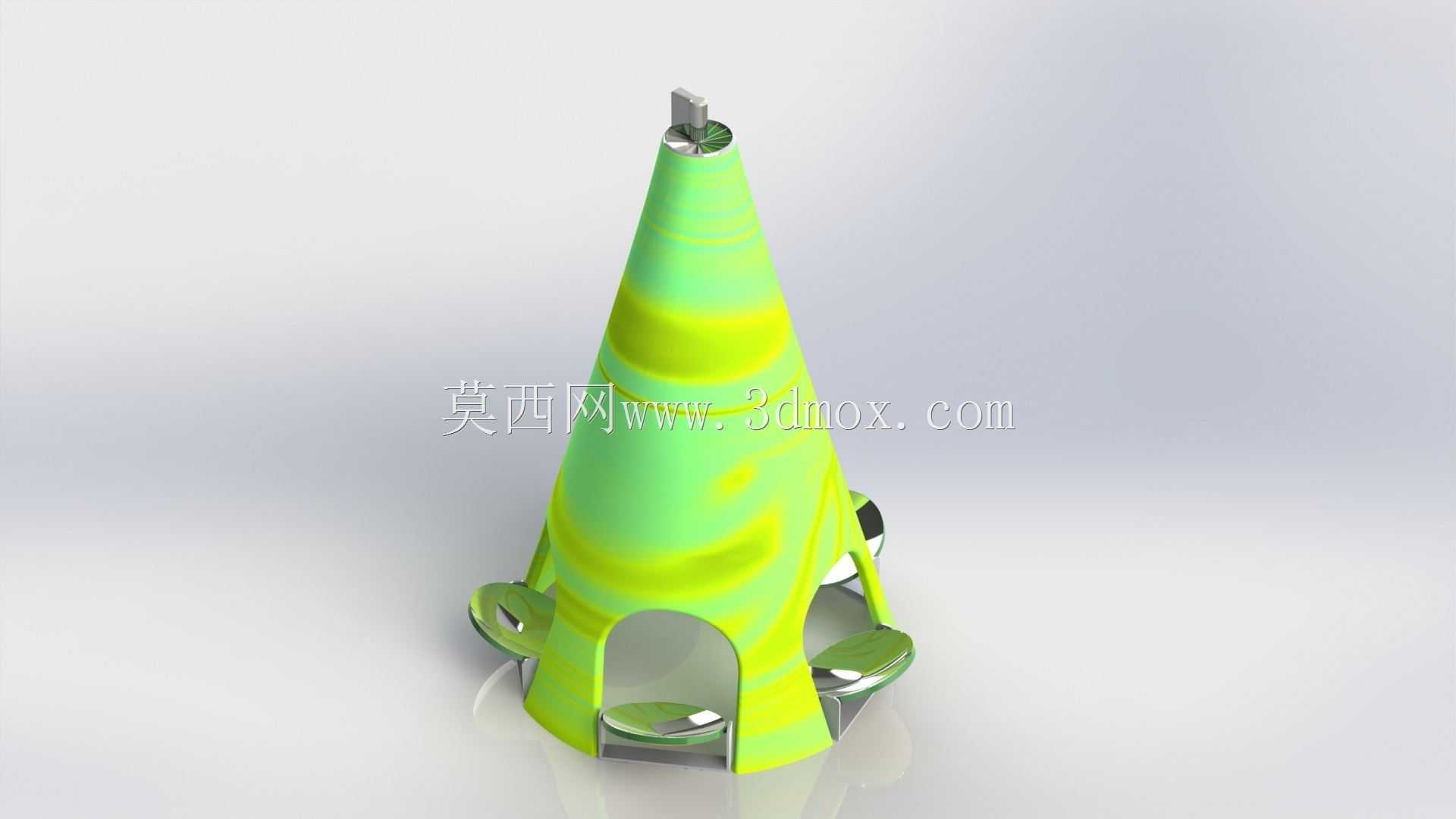

　　这款家用小型热气流发电装置的设计初衷，是面向分布式离网供电场景，适配无电网覆盖的偏远郊野居所、户外临时作业营地、小型庭院自给供电需求，可在光照充足的环境下将太阳能转化为电能，同时可兼顾局部空气加热、辅助热水预热的衍生功能，填补了小型民用低成本发电设备的品类空白。从结构设计逻辑来看，整体采用锥台形塔架作为核心气流通道，底部大直径开口的设计是为了最大化扩大进风截面积，塔壁周向均匀布置的弧形反光镜面，可将入射太阳光向塔体中心区域反射聚焦，加热塔内留存的静止空气，利用热空气密度降低后自然上升的烟囱效应，在塔内形成持续稳定的向上气流，直接驱动塔架上部内置的涡轮转子转动，将气流的动能转化为旋转机械能，

　　再通过同轴连接的微型发电模块输出低压直流电能。塔架底部周向开设的多个拱形进风口，做了向内收拢的导弧处理，可减少外部气流进入塔内时的沿程阻力损失，每个进风口内侧对应设置的反光承托结构，既作为镜面的安装固定基座，也可引导进入塔内的气流形成旋流效应，延长热空气在塔内的停留受热时间，提升气流出口的动压值，进而提高涡轮的做功效率。从安装边界来看，装置整体为立式锥状结构，底部支撑面直径约为塔体总高度的三分之一，安装时仅需平整硬化的地面即可，无需额外搭建高耸的支撑结构，塔体采用分段拼接式设计，单段构件重量控制在单人可搬运的范围内，无需大型吊装设备即可完成现场组装，适配家庭用户自行安装的使用场景。设计过程中充分考虑了民用场景的使用容错性，

　　塔体外壳采用轻量化的耐候非金属材质，降低整体自重的同时可抵御户外长期日晒雨淋的老化问题，涡轮组件采用低启动风速的轻量化叶片设计，即使在光照强度较弱、塔内气流速度较低的工况下，也能顺利启动旋转输出电能，避免了传统小型风力发电机低风速下无法启动的弊端。不同于常规的光伏发电设备，该装置无需使用高成本的光伏电池板，核心构件仅为反光结构、塔架壳体、涡轮组件与微型发电模块，整体制造成本更低，且后期维护仅需定期清理镜面灰尘、检查涡轮转动灵活性即可，维护难度与成本远低于同功率等级的光伏供电系统。在功能拓展层面，塔架内壁预留的换热夹层空间，可在热气流上升过程中回收部分余热，通入冷水即可实现辅助热水供应，进一步提升太阳能的综合利用效率，

　　适配家庭日常洗漱用水的预热需求，无需额外配置独立的太阳能集热模块。气流通道的内壁做了光滑减阻处理，减少气流上升过程中的摩擦损耗，塔体顶部的涡轮安装座设置了导流帽结构，可避免外部自然风倒灌进入塔内干扰内部上升气流的稳定性，同时可阻挡雨水、落叶等杂物落入塔内堵塞进风通道。底部支撑结构做了加宽配重设计，可抵御常规户外阵风的吹袭，无需额外打地锚固定，在临时营地使用时可快速拆装转移，适配移动供电的使用需求。设计阶段通过流体仿真验证了锥度与进风角度的匹配关系，最终选定的锥度参数可在塔高受限的前提下，最大化提升塔内气流的上升速度，平衡了装置整体高度与发电效率之间的矛盾，避免了传统太阳能烟囱发电装置需要数十米高度才能达到实用发电功率的缺陷，让家用小型化部署成为可能。
