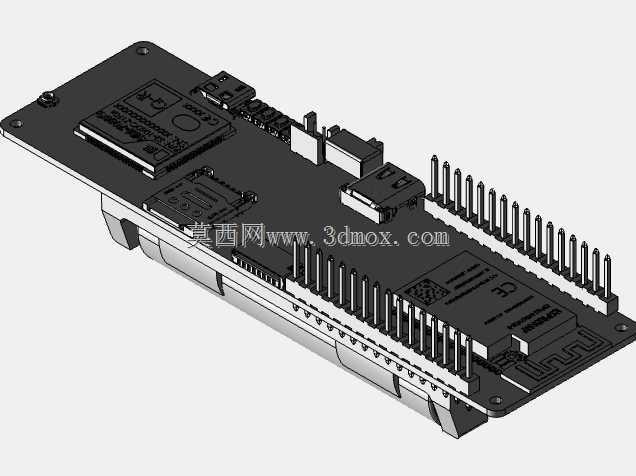

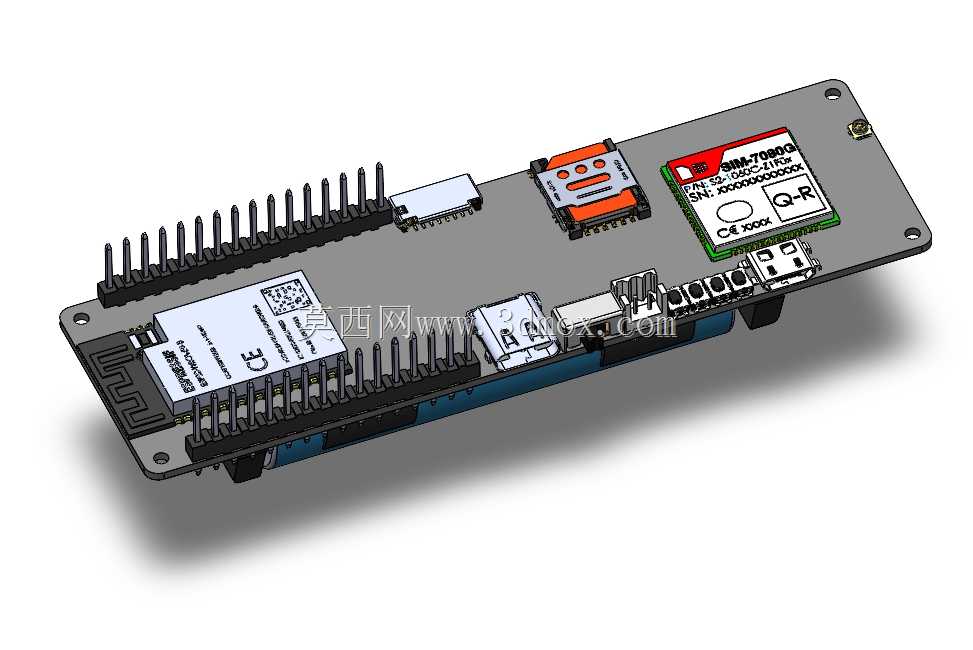

带SIM卡槽的Lilygo7080-S3开发板结构设计

　　这款嵌入式开发板的结构设计，首先围绕物联网终端的实际部署场景展开，在做整体布局的时候，优先考虑了工业现场、户外采集节点这类安装空间受限的使用环境，板型采用长条形窄边设计，长度方向预留了标准排针的安装位，排针间距严格遵循通用嵌入式开发板的2.54mm标准间距，能够直接兼容市面上主流的扩展底板、面包板以及通用传感器转接模块，不需要额外做转接结构就能快速完成硬件搭建。板载的SIM卡座采用侧插式防脱结构，卡座周边预留了0.8mm的安全间隙，避免插卡过程中SIM卡金属触点与周边阻容元件发生剐蹭，同时卡座位置做了局部板边补强，在频繁插拔SIM卡的使用场景下，不会因为长期受力导致焊盘脱落。

　　板上的通讯模块区域做了独立的铺地隔离，模块与主控制芯片之间预留了足够的走线空间，既能够保证射频信号的传输稳定性，也避免了高频信号对主控电路的干扰，模块固定采用金属屏蔽罩焊接加定位孔的双重固定方式，在有振动的车载、工业设备安装场景下，不会因为长期振动导致模块虚接。Type-C下载接口布置在板边短侧位置，接口突出板边的尺寸控制在1.2mm以内，既能够保证常规Type-C数据线可以顺利插拔，也不会因为接口突出过多导致安装时与外壳发生干涉，接口周边做了ESD防护器件的布局空间，结构上预留了防护器件的焊盘位置，不需要额外改动板型就能增加接口防护能力。

　　两侧的排针采用双排错位布局，电源引脚与信号引脚分开排布，电源引脚对应的板内走线做了加宽处理，能够承载更大的供电电流，满足外接多个传感器时的供电需求。板上的复位按键、用户按键布置在板边同侧，按键高度选用1.5mm的轻触开关，按键帽与板边齐平，既方便操作，也不会在安装到外壳内部时出现按键被误触的情况。板角位置预留了四个M2的安装固定孔，固定孔周边做了露铜接地处理，安装时可以通过铜柱直接将电路板与设备外壳的接地端连通，提升整体的抗干扰能力，固定孔的位置距离板边保持3mm的安全距离，安装螺丝不会与板内走线发生干涉。

　　存储模块的位置布置在主控芯片同侧，模块与主控之间的走线长度做了等长控制，结构上预留了屏蔽罩的安装位，在高电磁干扰的使用场景下，可以直接加装金属屏蔽罩提升运行稳定性。电源输入区域做了独立的分区布局，电源输入端的滤波电容、稳压芯片集中布置在板端一侧，与信号处理区域做了物理分隔，避免电源纹波对敏感的模拟信号采集电路造成干扰，电源区域的散热焊盘做了加大处理，在满负载运行的工况下，能够通过板载铜皮快速散出热量，不需要额外加装散热片就能满足长时间稳定运行的散热需求。整个板型的边缘做了圆角处理，圆角半径1mm，避免安装过程中板边毛刺划伤操作人员，也减少了板边应力集中导致的电路板开裂风险。在做三维建模的时候，所有元件的高度都按照实际物料的最大尺寸做了干涉检查，排针最高高度、通讯模块屏蔽罩高度、SIM卡座高度都做了统一的尺寸链核算，保证安装到标准外壳内部时，所有元件都不会与外壳内壁发生剐蹭，同时预留了0.5mm的装配间隙，抵消外壳加工的尺寸公差。板上的指示灯位置做了导光结构的预留空间，指示灯对应外壳的位置可以直接加装导光柱，不需要额外调整电路板位置就能让指示灯的光线顺利导出，方便设备运行状态的观察。
