龙门式霍尔探针三维磁场扫描装置

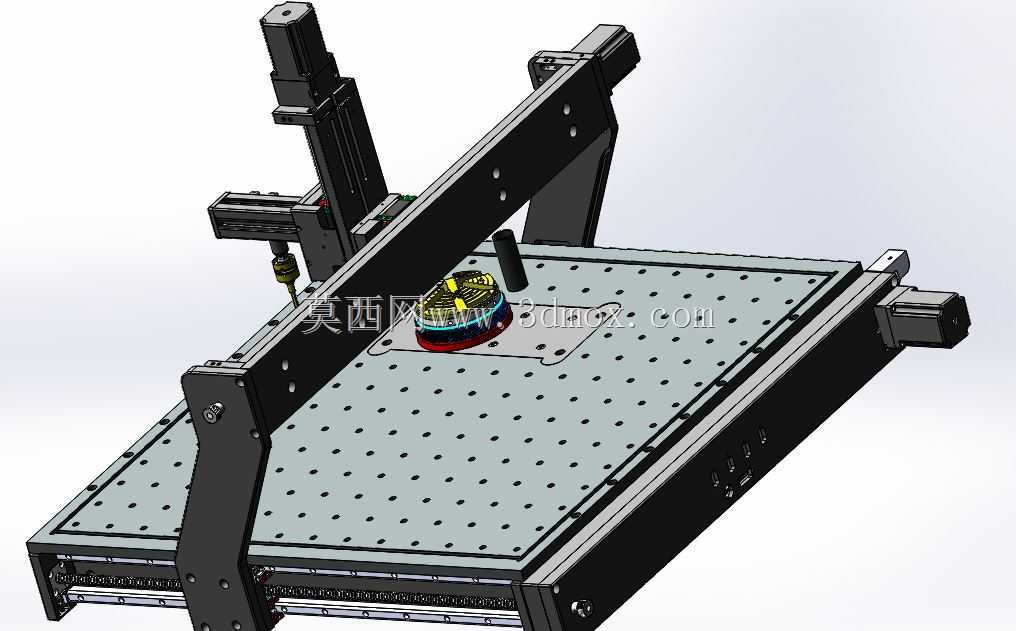

　　在永磁材料性能验证、微型磁元件磁路测绘、电磁兼容近场扫描这类场景里，传统单点手持霍尔探头的测量方式，不仅效率极低，还会因为人工操作的定位偏差、探头姿态偏移，导致磁场分布数据出现明显误差，无法满足毫米级甚至亚毫米级的三维磁场测绘需求，这款龙门架构的霍尔探针扫描装置，正是针对这类痛点设计的专用检测设备。整套设备采用经典的定梁龙门式布局，底部为带密集阵列螺纹孔的铸铁工作台，台面的孔位按照标准工装孔距排布，可直接通过压板、螺栓固定不同规格的待测磁元件，不管是环形永磁体、平面线圈还是小型电磁模组，都能快速完成装夹定位，工作台下方集成了Y轴线性导轨与传动丝杆，驱动整个台面沿Y向做往复运动，有效行程覆盖台面全区域，

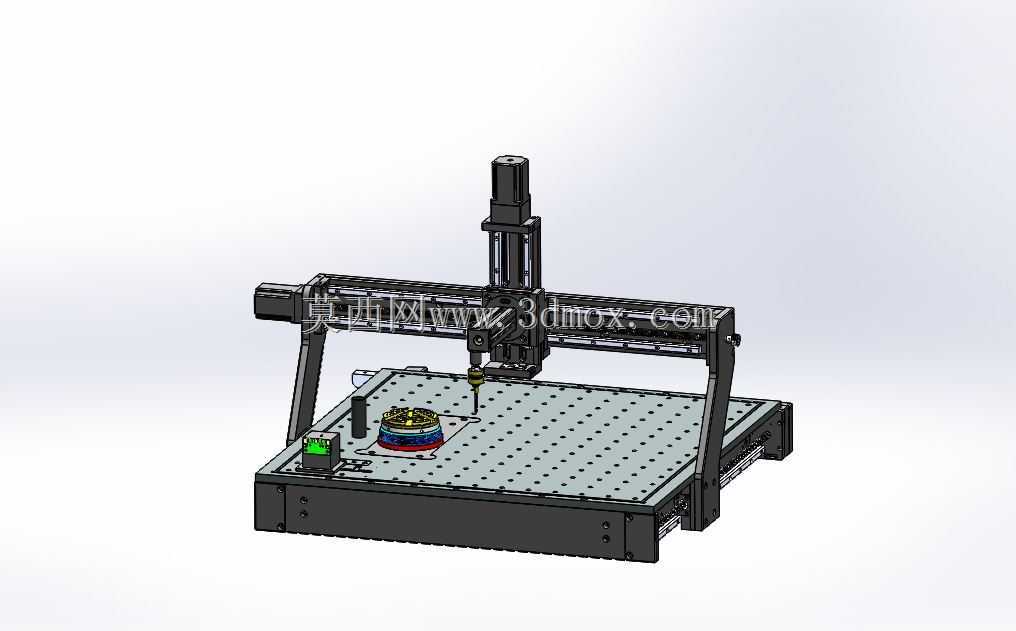

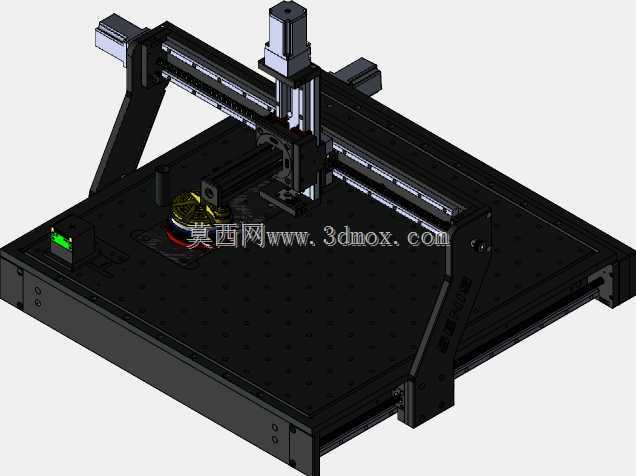

　　可满足常规尺寸磁元件的全幅扫描需求。龙门横梁固定在工作台两侧的立式支撑座上，横梁上集成X轴线性滑台，搭载可沿X向移动的Z轴滑台模组，Z轴滑台末端安装霍尔探针夹持座，可根据检测需求更换不同灵敏度、不同量程的霍尔探头，夹持座带有角度微调结构，可保证探头端面与待测面保持垂直，避免因为探头倾斜导致的法向磁场分量测量误差。三个轴向的传动均采用精密滚珠丝杆搭配线性导轨的组合，重复定位精度可控制在0.02mm以内，能够满足高精度磁场扫描的定位要求，每个轴的两端都设置了硬限位与光电软限位，避免运动过程中出现超程碰撞，损坏探针或待测工件。设备的控制部分集成在工作台底座的腔体内，预留了与上位机通讯的接口，可配合上位机软件设置扫描路径、扫描步距、

　　采集频率等参数，运行过程中X、Y轴联动带动探针在待测平面内做逐行扫描，Z轴可根据待测工件的表面形貌调整探针高度，保证探头与待测面始终保持固定的提离值，采集到的磁场数据可实时传输到上位机，生成三维磁场分布云图，也可导出单点磁场数值做后续分析。在实际使用场景中，这款设备可覆盖永磁体表面磁场分布检测、微型电机气隙磁场测绘、PCB板近场电磁辐射扫描、磁传感器标定等多种工作，相比传统的手动检测方式，扫描效率可提升数十倍，同时避免了人工操作带来的随机误差，数据一致性更好。设计过程中充分考虑了设备的安装边界，整套设备的占地面积与常规中型桌面级加工设备接近，可直接放置在标准工业工作台面上使用，不需要额外做地基固定，设备的走线全部采用拖链内置的方式，

　　避免运动过程中线缆磨损或拉扯，工作台侧面设置了急停按钮与状态指示灯，方便操作人员快速处理突发状况。探针夹持座还预留了扩展接口，除了安装霍尔探头之外，也可根据需求更换其他类型的检测探头，拓展设备的使用场景，比如更换温度探头可完成工件表面温度场扫描，更换涡流探头可完成金属表面缺陷检测，具备一定的通用性。龙门架的支撑座采用加强筋结构设计，可降低X轴高速运动时的结构震动，保证探针在扫描过程中的稳定性，避免因为震动导致探头提离值变化，影响测量数据的准确性，工作台面经过精磨处理，平面度控制在0.01mm以内，保证装夹工件的基准面精度。
