三轴万向摄像机挂载支架结构设计

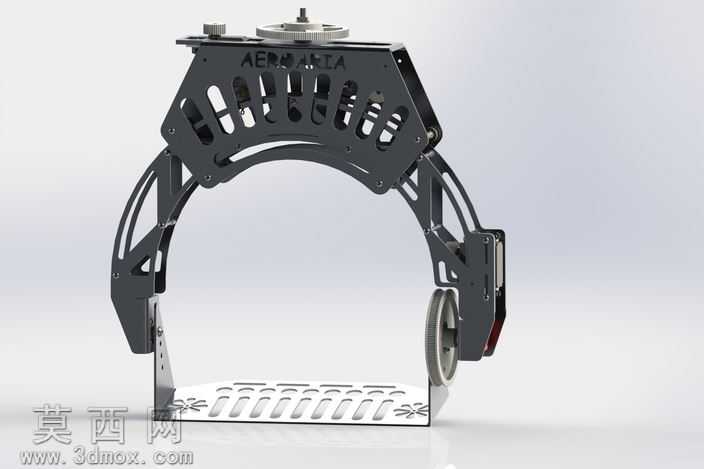

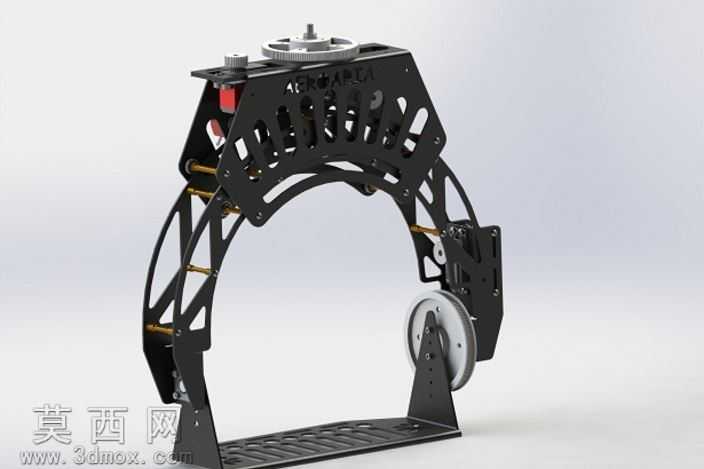

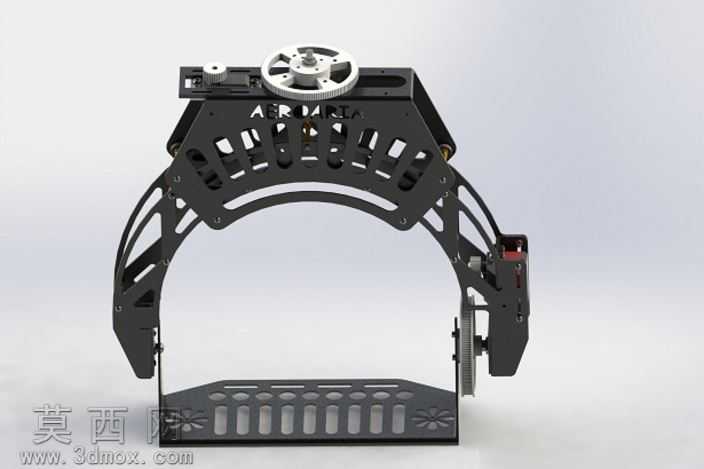

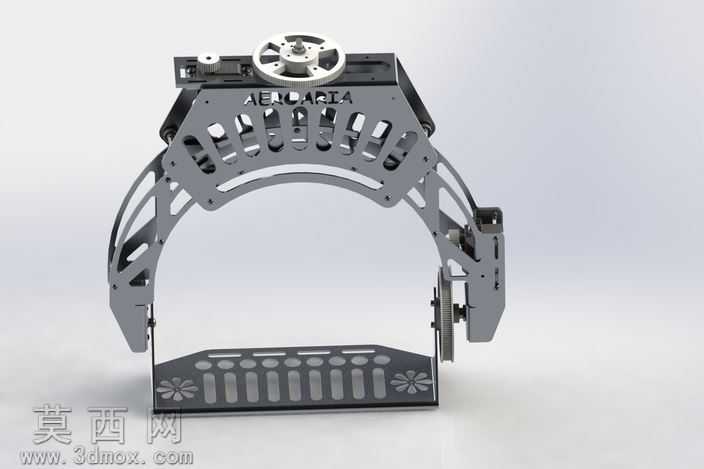

本作品为适配运动相机的三轴万向摄像机挂载支架，整体采用轻量化镂空结构设计，在保证结构刚性的前提下最大限度降低设备自重，减少挂载端的负载压力，适配航拍、运动跟拍等多场景的使用需求。建模过程中首先完成核心传动链路的参数化搭建，对三个旋转轴的传动齿轮、限位结构、安装基准面进行精准尺寸约束，确保各轴转动时无干涉、无虚位，可实现水平、俯仰、横滚三个维度的顺畅转动，满足多角度拍摄的调节需求。模型主体承载框架采用弧形环抱式结构设计，框架表面开设多组规则减重槽，既保留了足够的结构强度抵御拍摄过程中的震动，又有效降低了整体重量，底部设置通用安装平台，可适配不同型号的摄像设备快速装夹，侧边集成传动组件与走线槽位，可配套伺服驱动组件实现电控角度调节。建模阶段对所有装配部件进行了公差匹配设计，转动副位置预留了标准轴承的安装位，齿轮传动部分按照标准模数设计齿形参数，保证传动过程平稳顺滑，无卡顿或回程间隙问题。材质配置上，主体框架设定为高强度航空铝合金材质，表面做阳极氧化处理提升耐磨与抗腐蚀性能，传动齿轮采用耐磨工程塑料与金属件组合搭配，兼顾轻量化与传动耐用性，安装紧固件均采用标准不锈钢规格，方便后期维护替换。整体设计充分考虑了摄影设备挂载的实际使用需求，结构紧凑布局合理，所有零部件均可实现拆解加工，可直接用于原型机的试制与功能验证，也可作为同类摄影稳定挂载设备的设计参考模板，帮助设计者快速完成同类产品的结构迭代与优化。
