带透明缸体的活塞气缸组件三维设计

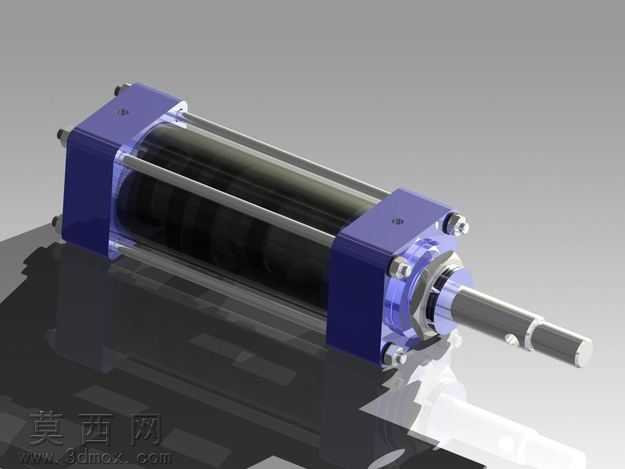

本作品为活塞与气缸配套的动力组件三维设计，建模阶段采用参数化特征建模思路，先完成核心活塞零件的结构搭建：根据活塞的往复运动工况，设计了适配密封件安装的环槽结构，预留活塞环的装配间隙，同时对活塞与活塞杆的连接部位做了同轴度约束，保证运动过程中不会出现偏磨问题。完成活塞单体建模后，依次搭建两端端盖、透明缸筒、锁紧螺栓、活塞杆等配套零件，每个零件都按照实际装配关系添加了对应的配合约束，比如端盖与缸筒采用端面贴合加螺栓锁紧的配合，活塞杆与活塞采用过盈配合加轴向定位的约束，所有运动副都预留了合理的活动间隙，完全符合实际气动元件的装配逻辑。渲染阶段为了清晰展示内部活塞的运动状态，特意将缸筒材质设置为高透亚克力材质，调整材质的折射率与透光率参数，既保证可以直观看到缸内活塞的结构形态，又能还原透明材质的光线折射质感；两端端盖采用深蓝色工程塑料材质，添加细微的磨砂纹理提升真实感，活塞杆与锁紧螺栓采用抛光金属材质，调整金属的高光反射参数，还原机加工金属零件的表面光泽，活塞主体采用黑色耐磨橡胶与金属结合的材质，区分不同功能部位的材质差异。设计过程中重点考量了活塞组件的运动合理性，对活塞环的尺寸、缸筒内壁的粗糙度做了参数化预留，既可以作为基础教学演示模型，帮助初学者理解活塞气缸的工作原理，也可以在此基础上修改参数，适配不同行程、不同缸径的气动元件设计需求，整体模型结构完整，装配关系清晰，材质渲染贴合实际工业零件的视觉效果，能够直观展示活塞在缸体内的装配状态与运动逻辑。
