轮胎耐久性试验用转鼓测试装置

　　在轮胎研发与品控环节，台架耐久测试是替代部分道路试验、压缩验证周期的核心手段，这套转鼓装置正是轮胎耐久台架的核心执行部件，直接承担模拟路面承载、驱动轮胎运转的核心功能。不同于道路试验受天气、路况、驾驶员操作习惯干扰的问题，转鼓测试可以精准控制运行线速度、径向加载载荷，把轮胎的运行工况约束在可控变量范围内，方便工程师精准定位轮胎内爆、胎面脱层、帘线断裂、慢撒气等结构失效的触发阈值。

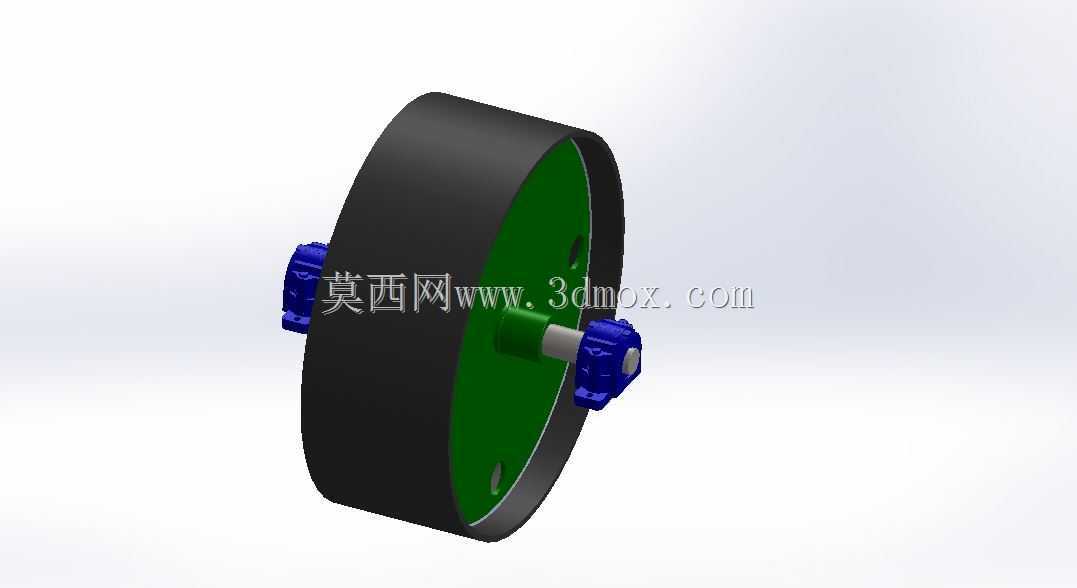

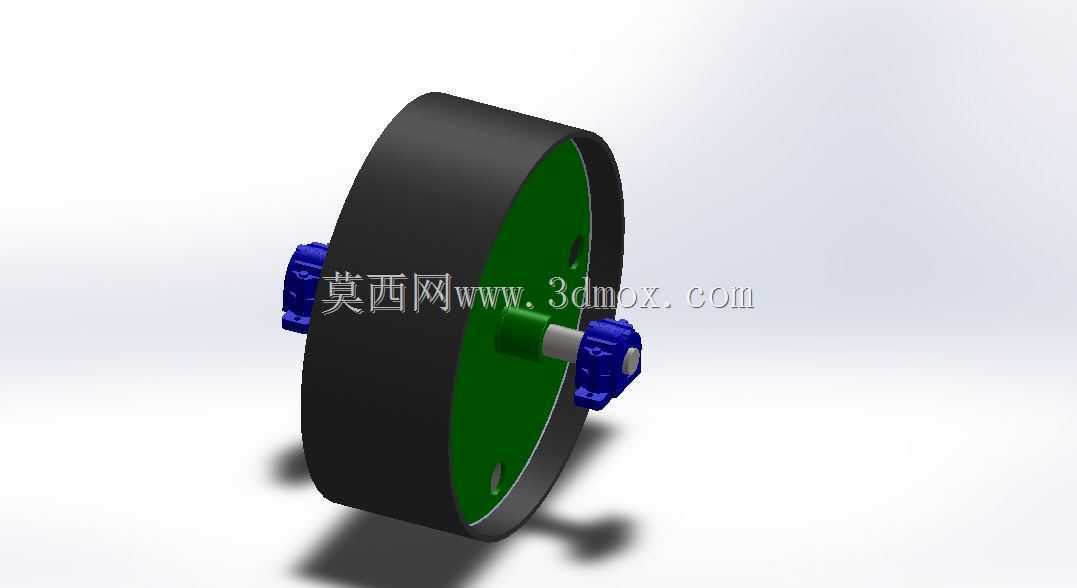

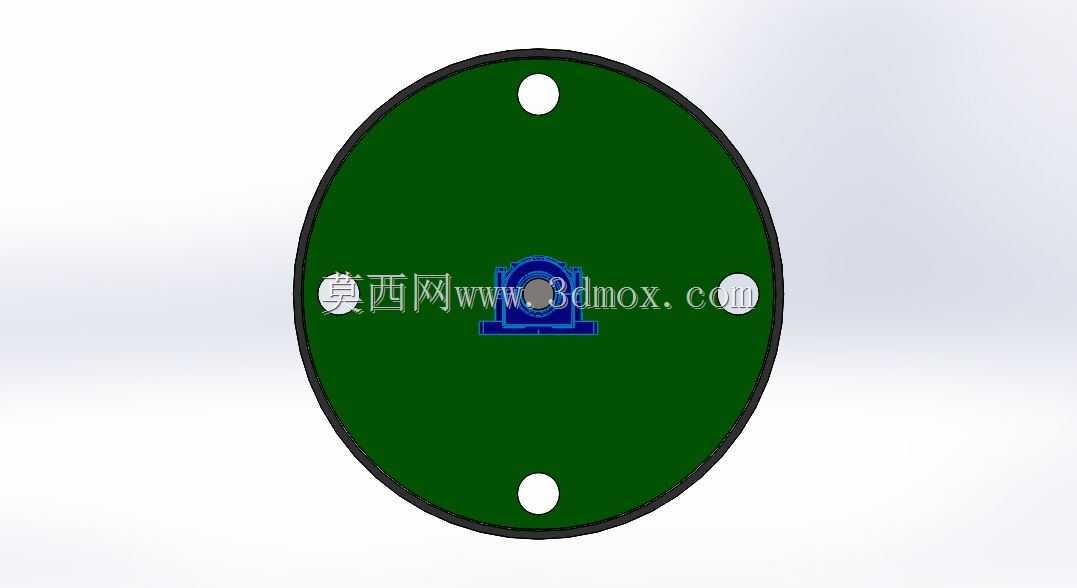

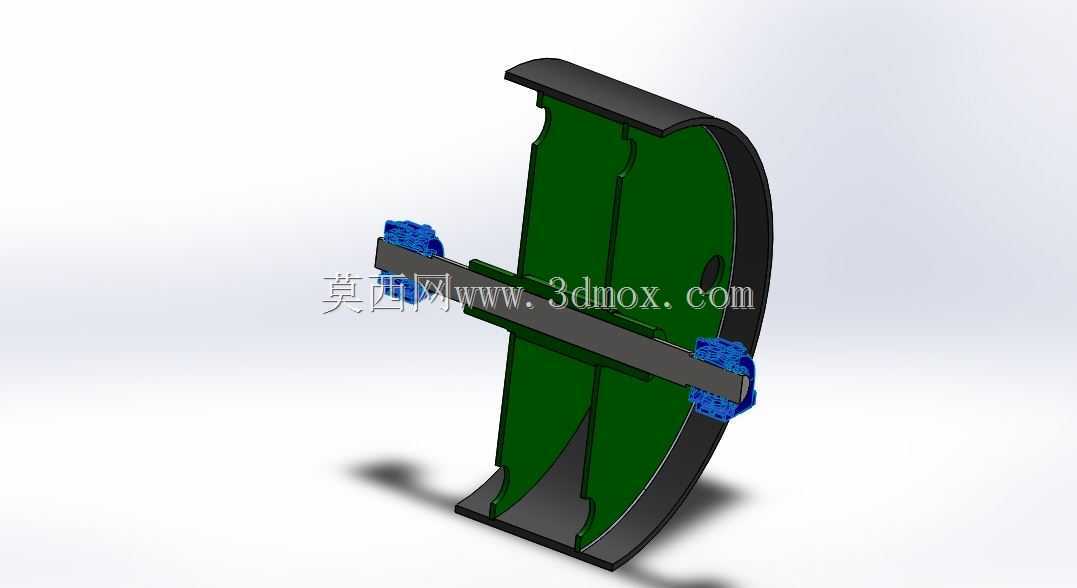

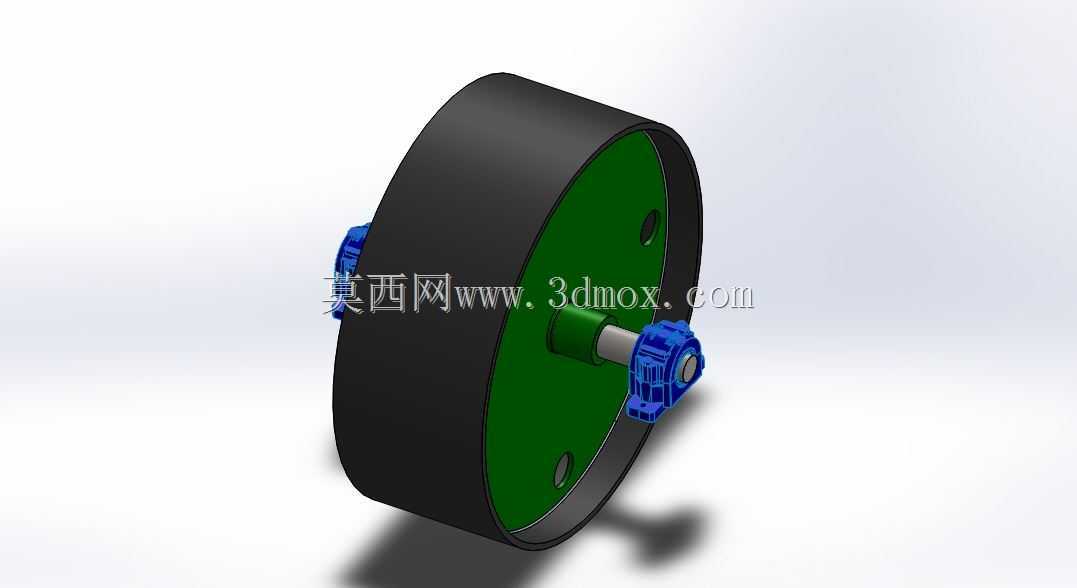

　　从结构设计逻辑来看，这套转鼓采用大直径钢制鼓芯作为基体，鼓面加工后做粗糙度控制，部分测试场景会在鼓面附着特定摩擦系数的包覆层，模拟不同路面的附着特性；鼓体两侧采用对称布置的轴承座支撑结构，轴承选型优先考虑径向承载能力，毕竟耐久测试往往需要连续运行数百小时，径向载荷长期维持在轮胎额定负载的八成以上，普通轻载轴承很容易出现滚道点蚀、保持架碎裂的问题，直接导致测试数据失真甚至设备故障。鼓体内部做了减重腔设计，在保证鼓面圆跳动公差不超过0.1mm的前提下，尽可能降低转鼓自身的转动惯量，避免驱动电机启停、调速过程中出现过大的惯性冲击，影响加载力的控制精度。

　　安装边界层面，这套转鼓的两侧轴端采用标准法兰接口，可直接对接台架的轴承支座与驱动传动单元，轴端的同轴度公差控制在IT6级，避免高速运转时出现鼓面跳动超差，导致轮胎受到周期性径向冲击，误判轮胎的耐久性能。鼓面宽度覆盖常规乘用胎、轻卡胎的断面宽度范围，不需要更换转鼓就能覆盖多数民用轮胎的测试需求；两侧支撑座的安装孔位采用标准化间距设计，适配现有多数轮胎耐久台架的安装基准，不需要对原有台架做大规模改造就能完成替换升级。

　　实际应用中，这套转鼓配合台架的加载机构、温控舱、转速控制系统，可以完成多工况耐久循环：既可以恒定转速、恒定载荷连续运行，测试轮胎的高速耐久性能；也可以模拟城市道路频繁加减速、载荷波动的工况，做循环工况耐久验证；部分配置防滑包覆层的转鼓，还可以配合制动力测试单元，完成轮胎制动磨损、抓地力衰减的相关测试。设计过程中需要重点校核鼓体的动平衡等级，毕竟测试时转鼓线速度往往能达到120km/h以上，如果动平衡等级不足，高速运转时会产生明显的振动，不仅会产生额外的噪音，还会导致轮胎接地压力波动，让测试出来的失效里程数据偏差超过10%，完全失去台架测试的参考价值。另外鼓面的硬度也要做匹配控制，硬度过高会过度放大轮胎的接地应力，导致测试结果比实际道路工况更严苛，硬度过低则会出现鼓面磨损过快，长期使用后圆度超差的问题，一般会根据测试轮胎的类型，把鼓面硬度控制在邵氏60-75度的区间，兼顾测试准确性与鼓体使用寿命。

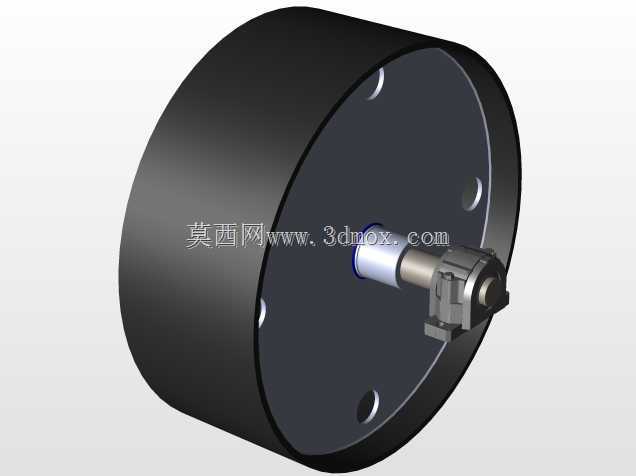

　　从三维建模的角度来看，这套装置的建模重点在于鼓面的圆度、两侧轴端的同轴度配合，以及轴承安装位的公差标注，建模时需要把鼓体的减重腔、轴端的键槽、密封件安装槽都做完整的特征还原，不能只做外观曲面，否则后续出工程图、做装配仿真时会出现干涉问题。另外要注意轴承座与轴的配合公差选择，旋转配合面采用过渡配合加键槽传扭的结构，既保证装配便利性，又能避免长期运转出现轴与内圈相对滑动的跑圈问题。
