工业设备用重载圆柱式合页铰链结构

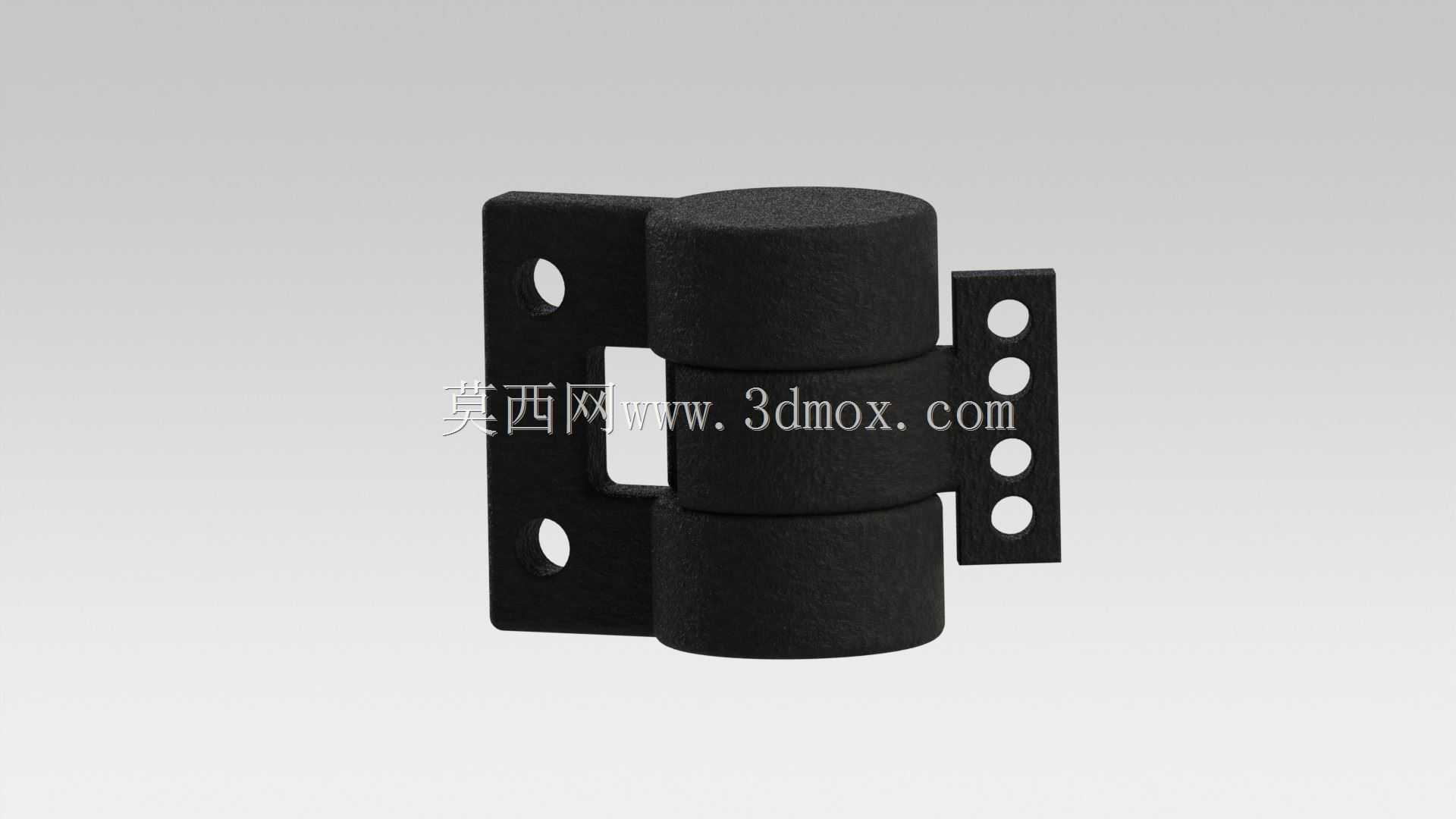

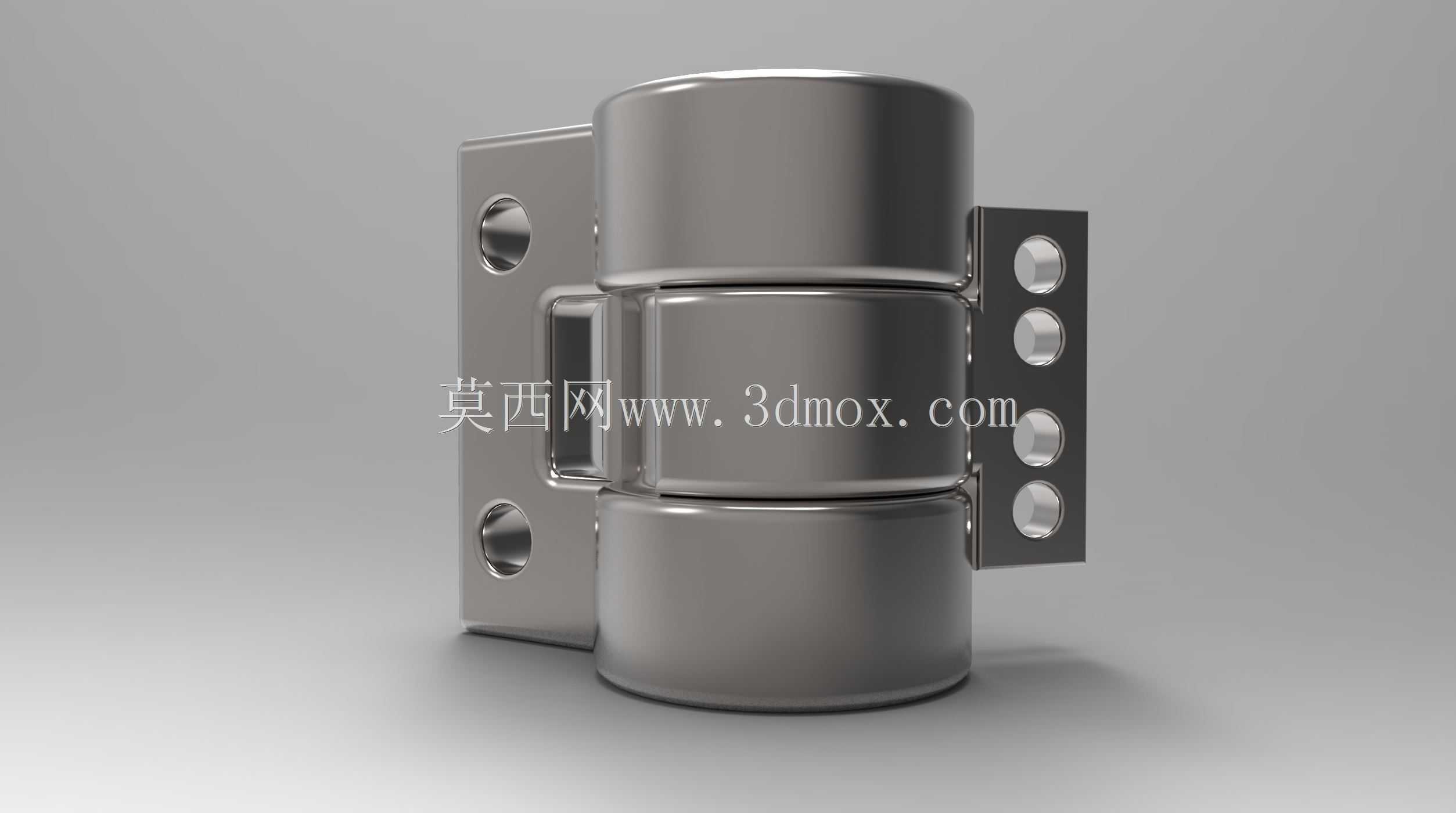

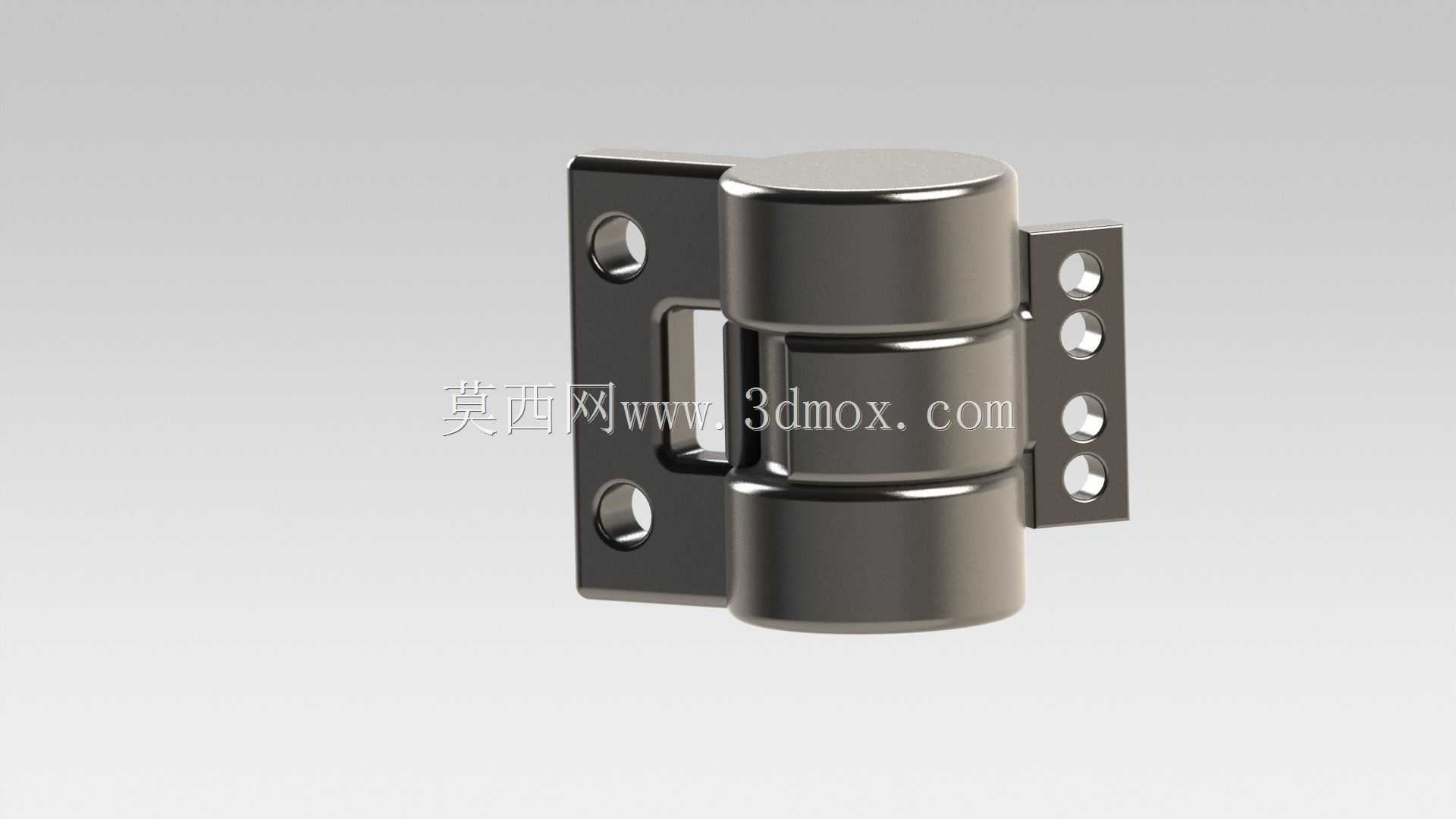

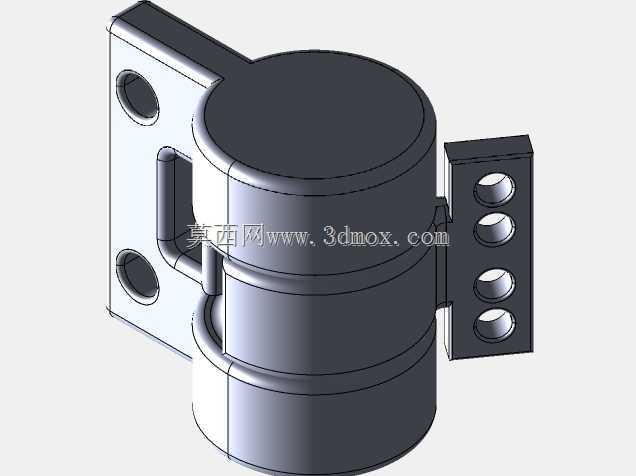

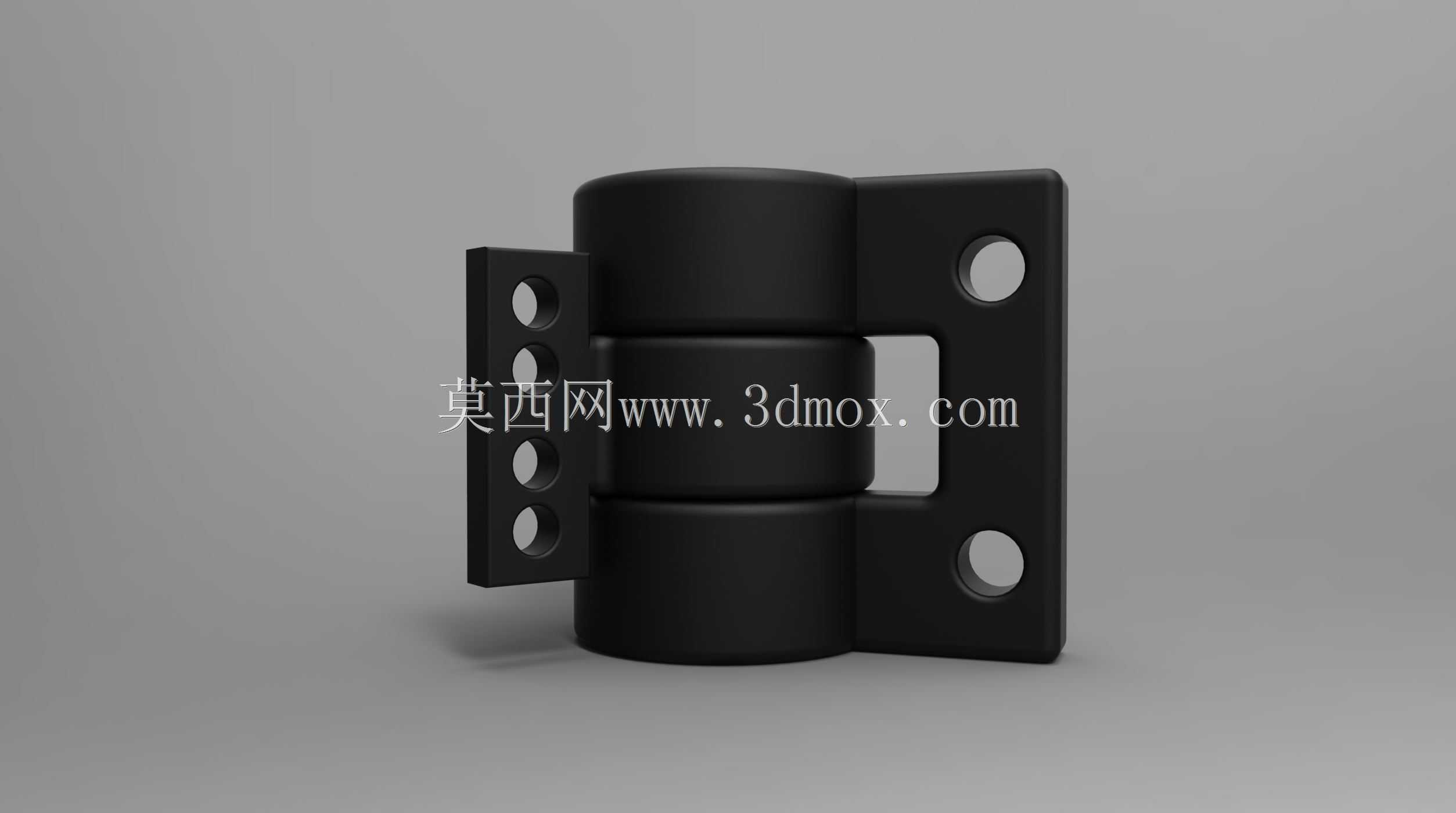

　　这类圆柱式重载铰链，常被应用在工业机柜、重型设备防护门、特种箱体舱门的铰接场景中，区别于民用家装的轻薄合页，其结构强度完全适配工业场景下频繁开合、带载启闭的使用需求，很多需要做密封防护的工业舱室，都会选用这类结构的铰链作为转动连接件。从实际使用的角度看，这类铰链的核心功能是实现两个固定构件之间的相对转动，同时承担门扇与门框之间的载荷传递，避免门扇因为自重出现下垂、卡滞的问题，相比普通平板合页，圆柱式的转轴结构拥有更大的接触承载面，转动过程中的磨损更均匀，长期使用的间隙量更小，能有效维持门扇的安装精度。设计这类铰链的时候，首先要考虑的是安装边界的适配性，左侧的安装板采用带沉孔的平板结构，两个安装孔沿竖直方向排布，

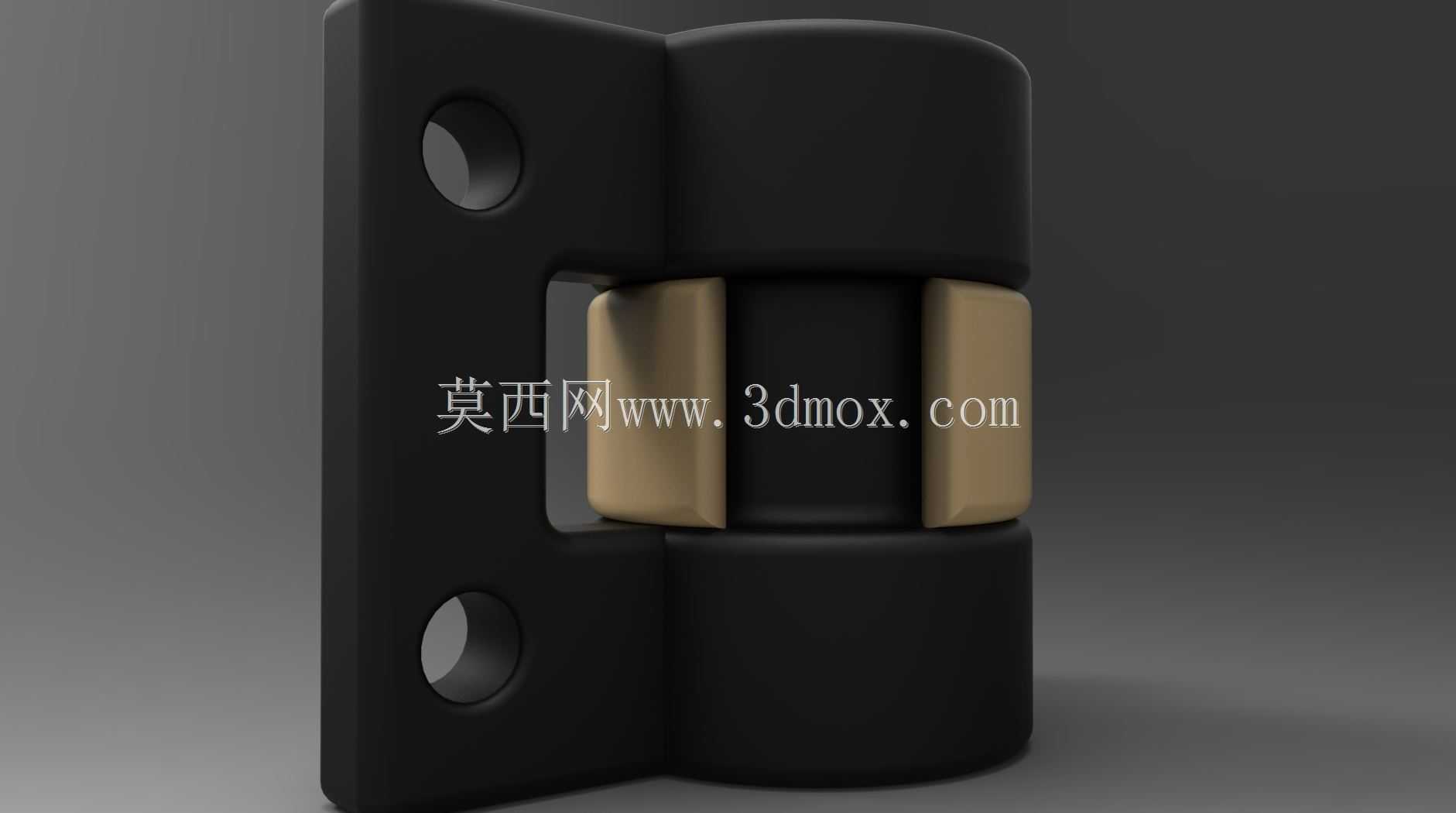

　　沉孔设计可以让固定螺栓的头部完全没入板件平面，不会突出表面干涉门扇的转动行程，安装板与转轴筒体之间做了加强筋过渡，避免开合过程中安装板与筒体连接位置出现应力集中断裂的问题；右侧的活动页板采用多安装孔的长条结构，四个安装孔沿竖直方向等距排布，能适配不同厚度的门扇安装需求，页板与转轴之间的连接段做了让位处理，保证转动到最大开合角度时，页板不会和固定侧的筒体发生剐蹭。转轴部分采用三段式的筒体结构，上下两段为固定侧的轴套，中间段为活动侧的转动套，这种分段式的设计可以在轴套内部镶嵌自润滑衬套，不需要频繁加注润滑脂就能维持顺畅的转动效果，同时上下轴套的限位结构可以限制活动页的轴向窜动，避免门扇使用过程中出现上下移位的问题。

　　从外形尺寸的匹配逻辑来看，这类铰链的转轴直径是根据门扇的重量来选型的，通常单副铰链的承载能力和转轴直径、轴套接触长度正相关，这款铰链的轴套接触长度覆盖了整个筒体高度的三分之二，承载能力可以满足单扇重量50kg以内的工业门扇使用需求，安装时需要保证固定侧与活动侧的安装平面平行度误差不超过0.2mm，否则会出现转动卡滞、磨损加剧的问题。在实际设备装配过程中，这类铰链的安装顺序通常是先将固定页通过螺栓紧固在设备门框的预设安装位，再将活动页与门扇预装，调整好门扇与门框的间隙之后再完全拧紧活动页的固定螺栓，最后测试开合行程，确认转动过程中没有干涉、门扇关闭后密封面贴合均匀就算安装到位。很多户外使用的设备舱门，

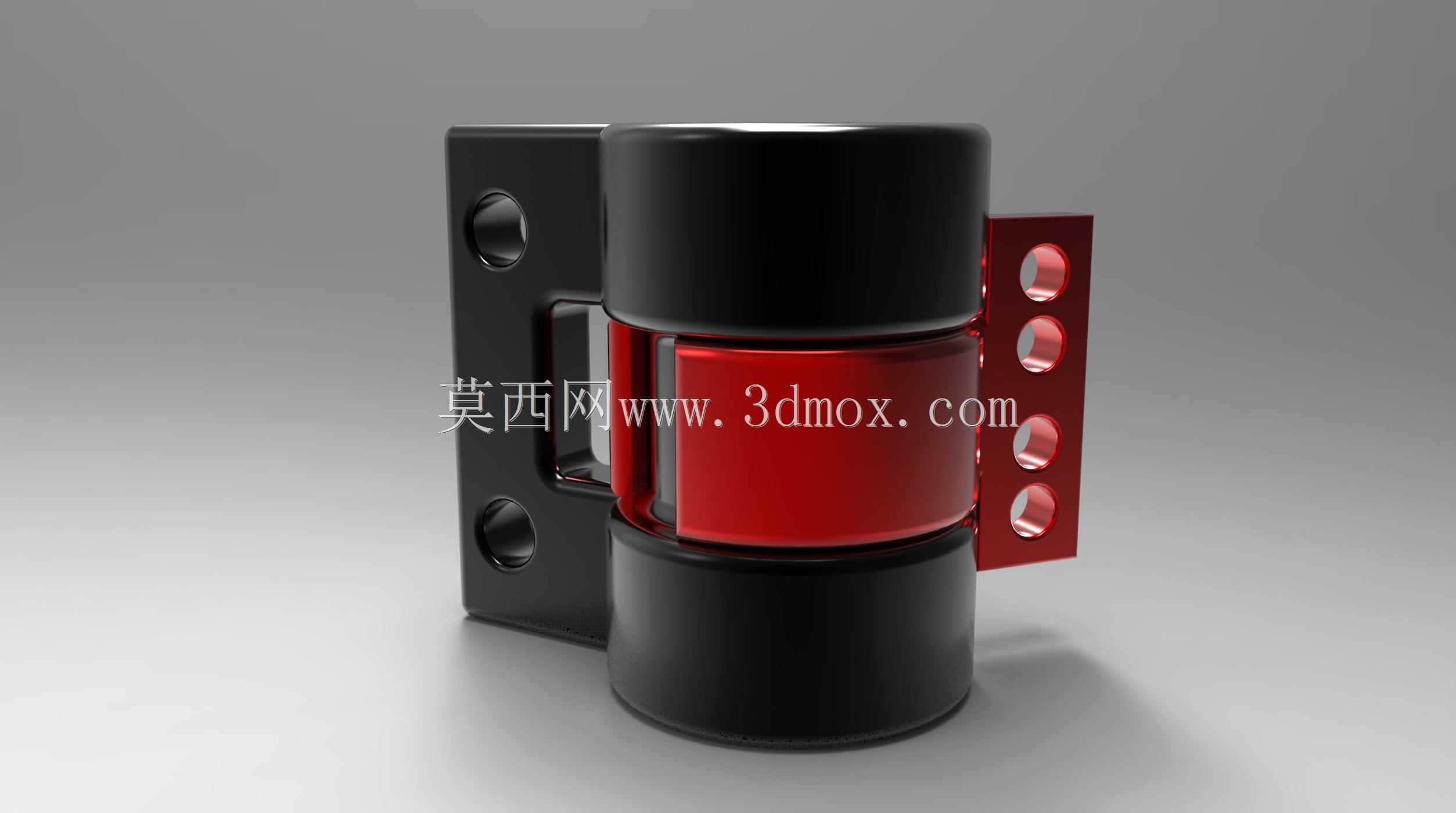

　　还会在这类铰链的转轴位置加装防水密封圈，避免雨水、粉尘进入转轴间隙造成锈蚀卡滞，表面处理通常采用喷塑工艺，黑色的固定部分和红色的活动部分不仅能做视觉区分，还能提升构件的防锈耐腐蚀能力，适配车间、户外等多种复杂使用环境。不同于普通隐藏式合页，这种外露式的圆柱铰链安装调试更方便，后期维护的时候只需要抽出转轴销轴就能直接拆卸门扇，不需要将整个铰链从安装面拆除，能大幅降低设备后期的维护工作量，在配电柜、工业机床防护门、物流设备舱门、工程机械机罩等场景中都有非常广泛的应用。设计建模过程中，需要重点关注转轴的同轴度公差，上下两个固定轴套的内孔同轴度要控制在0.05mm以内，活动转套的内孔与外圆的同轴度也要保持同等精度等级，否则装配后会出现转动阻力过大、磨损不均匀的问题；安装孔的位置度公差要控制在0.1mm以内，保证和设备门框、门扇上的预设安装孔完全对齐，避免强行装配造成铰链构件产生内应力，影响长期使用的结构强度。另外，这类铰链的开合角度通常可以达到180度，能满足设备维护时门扇完全开启、不遮挡维护操作空间的需求，部分带限位需求的场景，还可以在上下轴套的端面加装限位挡块，将最大开合角度限制在90度或者120度，避免门扇开启角度过大碰撞周边设备构件。
