卡扣式塑料线缆固定夹结构设计

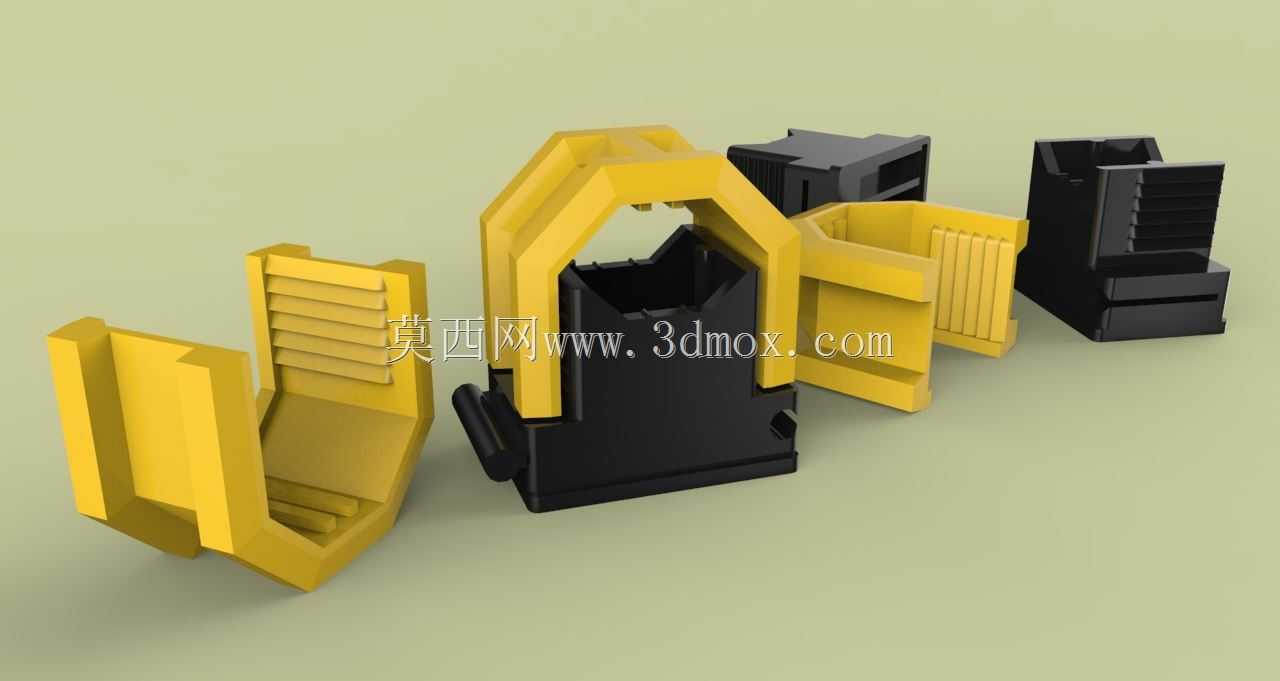

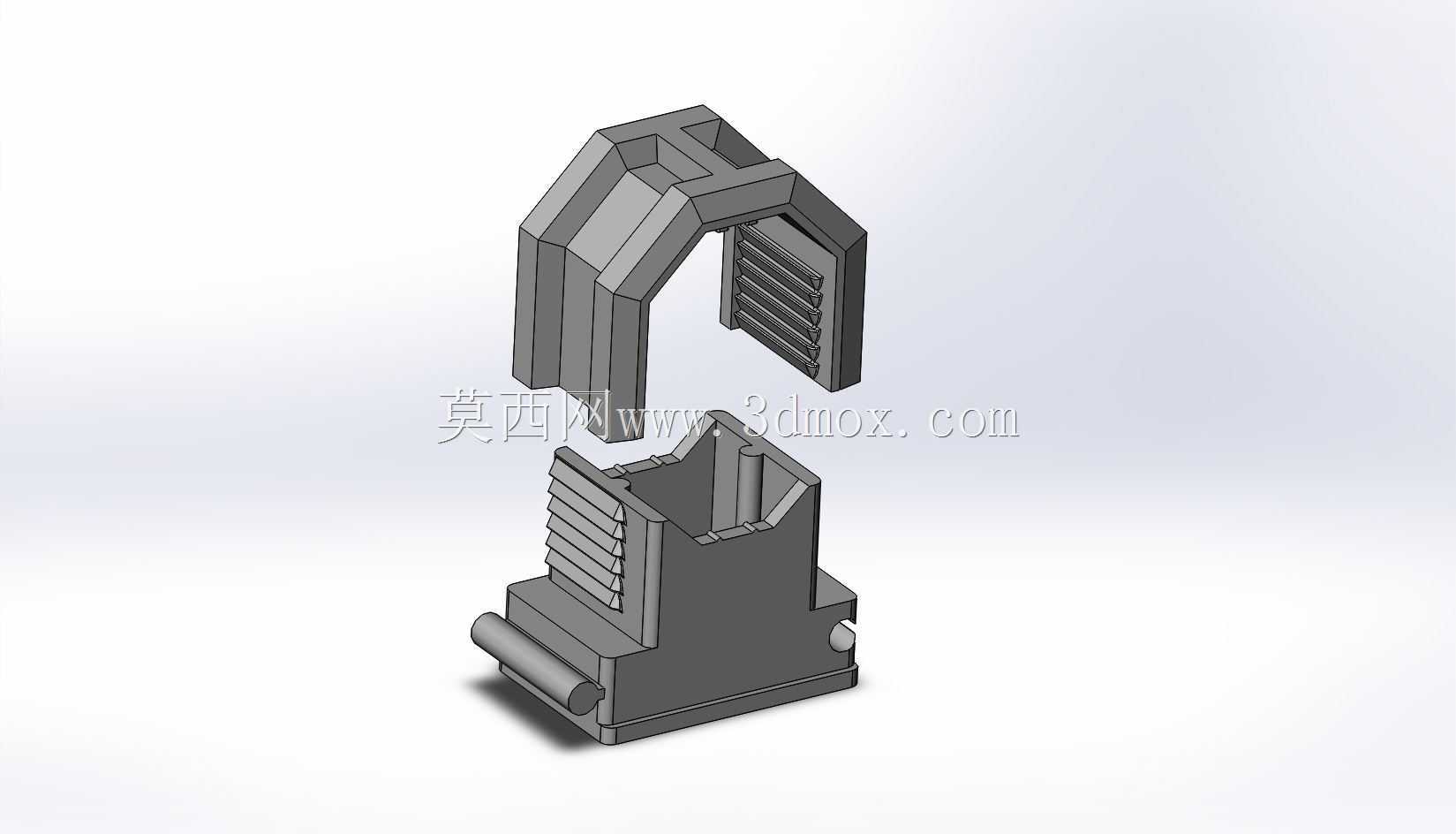

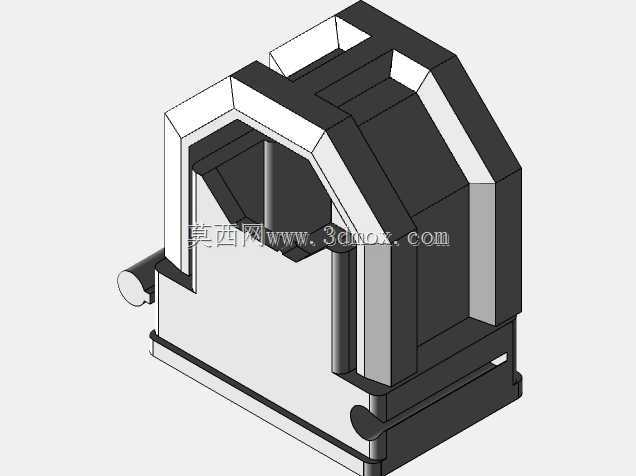

　　这类卡扣式塑料线夹在工业电控柜、传感器装配线束、小型机电设备内部布线场景中应用极广，日常做设备结构布线时，经常会遇到多股细线缆需要规整固定、避免线缆晃动剐蹭设备运动部件、或是靠近发热源导致绝缘层老化加速的问题，这类线夹就是针对这类布线需求设计的小型固定件。从结构上看，这款线夹采用上下对合的卡扣式设计，下半部分为固定基座，基座一侧伸出铰接轴结构，上半部分的夹体可以绕该轴翻转开合，另一侧设置对应的卡扣锁止结构，扣合后不需要额外的紧固件就能完成锁止，装配时不需要额外准备螺丝、扎带等辅件，单手就能完成扣合操作，在批量布线作业中能大幅提升装配效率。夹体的内侧设计有多道平行的防滑齿槽，当上下夹体扣合后，齿槽会贴合在线缆的外绝缘层表面，

　　既可以增大接触面的摩擦力，避免线缆受到轴向拉扯时从夹体中滑脱，同时多道齿槽的结构也能适配一定线径范围内的线缆，不需要针对每一种线径单独开模制作对应规格的夹件，能减少生产端的模具投入，也降低了现场装配的物料选型难度。基座部分的设计考虑了安装边界的适配性，底部做了平整的安装基准面，既可以通过背胶粘贴在光滑的设备内壁表面，也可以在基座预留的安装孔位穿入小型自攻螺丝完成刚性固定，两种安装方式可以根据现场的装配空间灵活选择：如果是设备后期改线、没有预留螺丝孔位的场景，用高强度背胶就能快速完成固定；如果是设备震动较大、对固定可靠性要求更高的场景，就可以采用螺丝固定的方式，避免长期震动下夹体脱落。设计这类线夹的时候，

　　首先要考虑的是开合角度的合理性，铰接位置的限位结构要保证上夹体翻开后有足够的操作空间，方便操作人员把线缆放入夹槽内，不会因为翻开角度过小导致放线时卡滞；同时卡扣的锁止力要经过反复验证，锁止力过小会导致线缆受拉扯时夹体意外弹开，失去固定作用，锁止力过大又会导致装配时扣合困难，甚至在扣合过程中导致塑料夹体断裂。另外夹体内部的容线空间要做合理的圆角过渡，不能有尖锐的棱角，避免扣合时棱角割伤线缆的绝缘层，留下短路的安全隐患。在实际选型使用时，要注意这类塑料线夹的适用温度范围，普通工程塑料材质的线夹适合在常温的设备内部使用，如果是靠近发热元件比如加热模块、功率电阻附近的布线，就需要选用耐温等级更高的材质，避免长期高温下塑料老化变脆，

　　失去夹持力。同时这类对合式线夹相比传统的扎带固定，有个很明显的优势就是后期维护方便，如果需要调整线缆走向、增减线束，只需要撬开卡扣就能重新操作，不需要剪断扎带重新绑扎，能减少后期维护的物料损耗，也能让设备内部的布线更加规整美观，不会留下杂乱的扎带头。在做三维结构设计的时候，还要重点考虑塑料件的脱模斜度，所有的侧壁结构都要预留合理的斜度，避免注塑生产时出现粘模、脱模拉伤的问题，铰接位置的轴和孔的配合间隙要控制在合理范围，既要保证翻转时的顺畅度，又不能间隙过大导致上下夹体扣合后出现错位，影响夹持效果。夹体的壁厚设计要尽量均匀，避免注塑成型时出现缩痕、气泡等缺陷，保证夹体的结构强度，在反复开合卡扣的过程中不会出现断裂失效。
