双发螺旋桨轻型运输机三维结构设计

　　本次呈现的双发螺旋桨飞行器模型，核心面向短途支线运输、通用航空作业场景的结构设计参考，可覆盖农林喷洒、短途货运、通勤载客、低空测绘等多类实际作业需求，建模过程完全遵循通用航空飞行器的结构设计逻辑，所有部件的装配关系、运动边界均符合实际工程要求。从整体布局来看，模型采用上单翼双发吊舱设计，两台涡桨发动机通过独立吊舱挂载于机翼中段下方，这种布局一方面可以让螺旋桨获得足够的离地间隙，避免地面滑行阶段吸入杂物，另一方面也能降低发动机振动对机身客舱/货舱区域的传导，提升舱内乘坐或载物的稳定性。机翼采用平直翼型设计，展弦比适配低速飞行工况，在低速起降阶段可提供充足升力，缩短对跑道长度的要求，适配通用航空场景下大量非铺装简易跑道的起降需求；

　　机翼后缘预留了副翼、襟翼的安装铰接位，可在后续细化设计中直接匹配操纵机构的运动仿真，襟翼下放角度的运动边界已在建模阶段做了限位约束，避免出现结构干涉问题。机身采用半硬壳式结构的建模逻辑，从机头雷达罩段开始，依次划分驾驶舱段、主舱段、尾段三个核心装配分段，各分段之间预留了框梁连接的安装位，机头驾驶舱风挡采用多块式曲面玻璃设计，曲面弧度完全匹配飞行员的前方、侧下方视野要求，避免出现视觉盲区；主舱段的截面为圆角矩形，相比纯圆形截面可最大化利用内部空间，无论是布置乘客座椅还是装载标准货盘都能获得更高的空间利用率，舱门位置预留于机身左侧，门框周边做了加强筋结构的建模，对应实际机型中门框区域的载荷加强需求。尾翼采用常规布局，

　　垂直尾翼与水平尾翼均布置于机身尾段，水平尾翼的安装位置略低于机翼水平面，可避开机翼下洗气流的直接干扰，提升俯仰操纵的稳定性；尾翼的舵面铰接位同样预留了转动间隙，可直接用于后续的操纵系统运动仿真。起落架采用前三点式布局，前起落架为双轮结构，安装于机头下方，具备转向操纵的结构自由度，转向角度范围符合地面滑行的转弯半径要求；主起落架为四轮小车式结构，安装于机翼根部下方的机身承力框位置，起落架的减震支柱、收放机构均做了完整建模，收放运动轨迹已做干涉检查，收放过程中不会与发动机吊舱、机翼结构、舱门结构发生碰撞，主起落架轮胎的间距、接地位置均经过重心匹配计算，可保证地面滑行、起降阶段的机身稳定性，不会出现侧翻风险。动力系统部分，

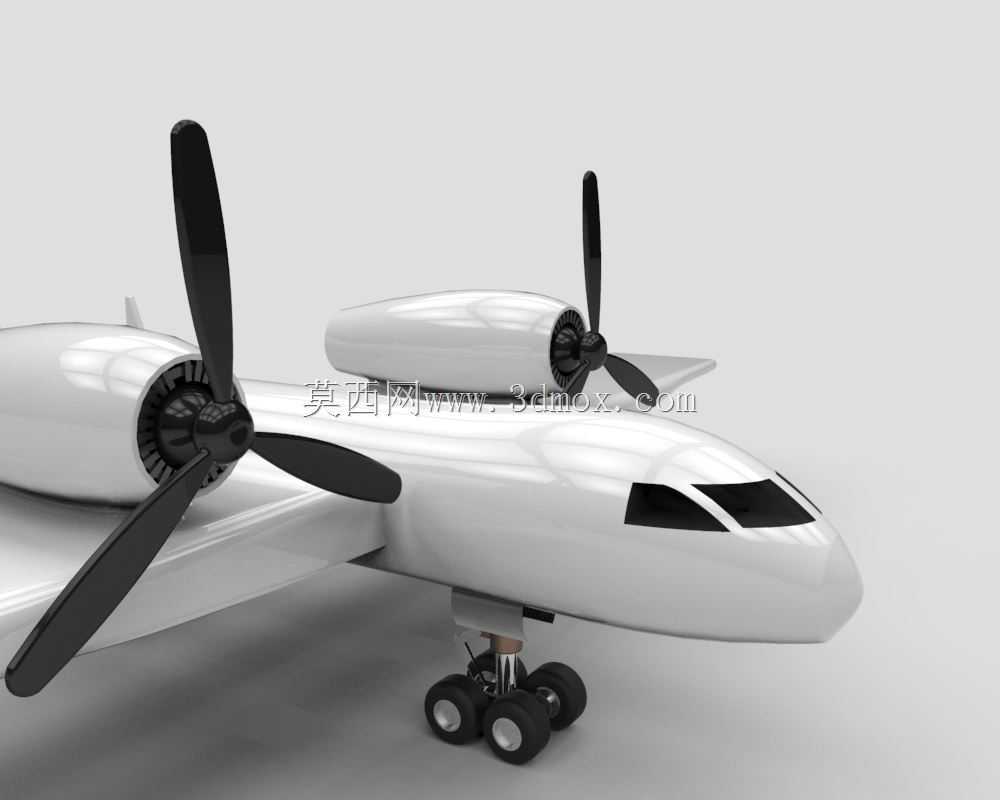

　　螺旋桨采用四叶复合材料桨叶的建模设计，桨叶翼型从根部到尖部做了渐变扭转，符合螺旋桨的气动效率要求，桨叶与发动机主轴的连接法兰、桨毂结构均按实际标准件的安装尺寸建模，可直接匹配对应型号涡桨发动机的装配接口；发动机吊舱的外形做了流线型修型，从进气口到尾喷口的曲面过渡顺滑，可降低飞行过程中的寄生阻力，吊舱上预留了发动机维护口盖的安装位置，对应实际使用中的维护检修需求。建模过程中所有部件的安装边界均做了严格约束，比如发动机吊舱与机翼的连接点位置、起落架与承力框的连接孔位、尾翼与机身尾段的对接面，均按照实际航空结构的装配公差要求预留了安装间隙，不存在过定义或者装配干涉的问题；机身各段的框梁、长桁结构均做了简化示意但位置准确，可作为结构强度校核的基础模型使用，机翼内部的翼梁、翼肋位置也对应实际受力路径布置，燃油箱的预留空间位于机翼两侧的翼盒内部，容量匹配短途飞行的航程需求。对于从事通用航空飞行器设计、航空类教学演示、航空科普模型开发的从业者来说，该模型可直接作为结构布局参考，也可在此基础上细化内部管路、操纵系统、航电系统的布置，无需从零开始搭建整体外形框架，大幅缩短前期方案设计阶段的建模周期。
