带安装支座同轴式行星减速传动装置

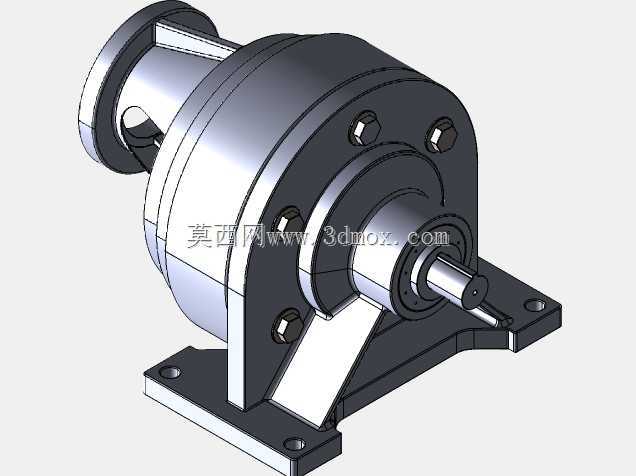

　　这款带安装支座的同轴式行星减速传动结构，在轻工输送、小型自动化生产线、包装设备辅机驱动端有着广泛适配场景，日常工况下主要承担原动机与执行端之间的转速匹配、扭矩放大作用，可适配常规伺服电机、小型异步电机的输出端连接，解决执行端负载扭矩需求与原动机高转速低扭矩输出不匹配的问题。从结构设计逻辑来看，整体采用同轴式布局，输入轴与输出轴处于同一轴心线上，能大幅缩减传动单元的径向安装空间，适配安装位紧凑的设备布局需求。输入端采用法兰式连接结构，可直接与标准电机输出法兰对接，无需额外加装过渡连接座，减少装配累计误差；输出端采用实心轴伸结构，可通过键连接直接对接链轮、同步带轮、联轴器等传动零件，扭矩传递路径直接，传动效率损失小。

　　壳体部分采用分体式拼接设计，分为前端盖、中间壳体、后端连接法兰三个主要部分，各接合面采用止口定位，保证各段腔体的同轴度公差控制在合理范围内，避免行星轮系运转时出现偏载、卡滞问题。壳体周向均布内六角紧固螺栓，预紧后可保证各接合面的密封性能，同时承受齿轮啮合产生的径向与轴向载荷，底部一体铸造成型的安装支座带有两个长条形安装孔，可适配一定范围内的安装中心距偏差，降低安装基座的加工精度要求，支座与壳体之间设置有三角形加强筋结构，可承受传动过程中产生的倾覆力矩，避免长期运行后支座出现变形、断裂问题。内部行星轮系采用单级行星传动结构，太阳轮与输入轴一体加工，保证传动刚度，行星轮通过滚针轴承安装在行星架销轴上，可减少行星轮运转时的摩擦阻力，

　　内齿圈与中间壳体采用过盈配合加定位销固定，避免齿圈在大扭矩传递时出现周向转动。设计过程中充分考虑了装配工艺性，各零件均设置有合理的装配倒角，避免装配时出现零件刮伤、卡滞问题，轴承安装位均设置有退刀槽，保证机加工时的工艺可行性，同时预留有合理的轴承游隙调整空间，可通过端盖处的调整垫片控制轴承预紧力，适配不同转速工况下的运行需求。从安装边界尺寸来看，整体径向最大尺寸集中在中间壳体位置，轴向尺寸从输入端法兰端面到输出轴轴伸端面的长度控制合理，底部安装面到轴心线的高度符合常规小型减速装置的安装尺寸规范，安装孔的孔径可适配常规规格的膨胀螺栓或机牙螺栓固定，无需定制特殊规格的紧固件。日常运维过程中，壳体上预留有注油孔与放油孔位置，

　　可定期更换内部润滑脂，保证齿轮与轴承的润滑状态，延长装置的整体使用寿命，各外露轴伸位置均设置有密封槽，可安装骨架油封避免润滑脂泄漏，同时阻挡外部粉尘、水汽进入壳体内部，适配多粉尘、轻度潮湿的车间工况。在实际选型适配时，可根据负载端的转速需求、扭矩需求匹配对应的传动比规格，同轴式的布局也让该装置可直接串联在多段传动链路中，无需额外调整传动方向，减少传动链路中的转向零件数量，降低整体设备的故障率。
