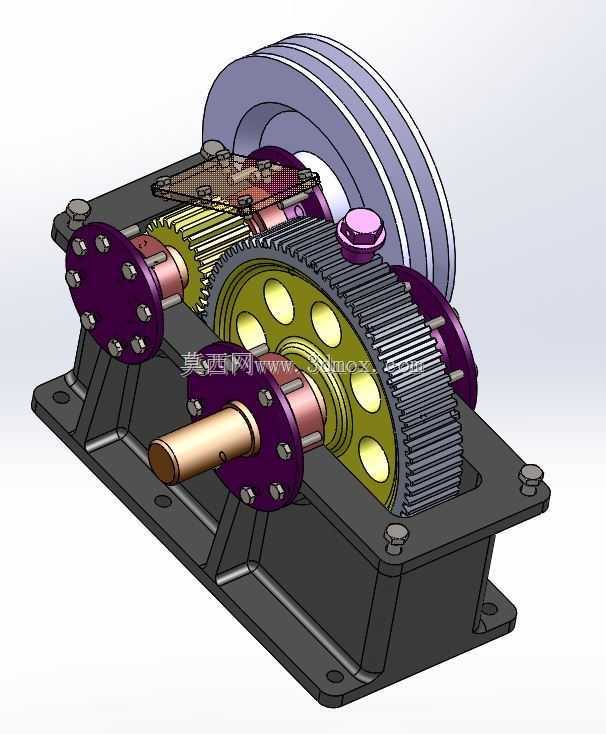

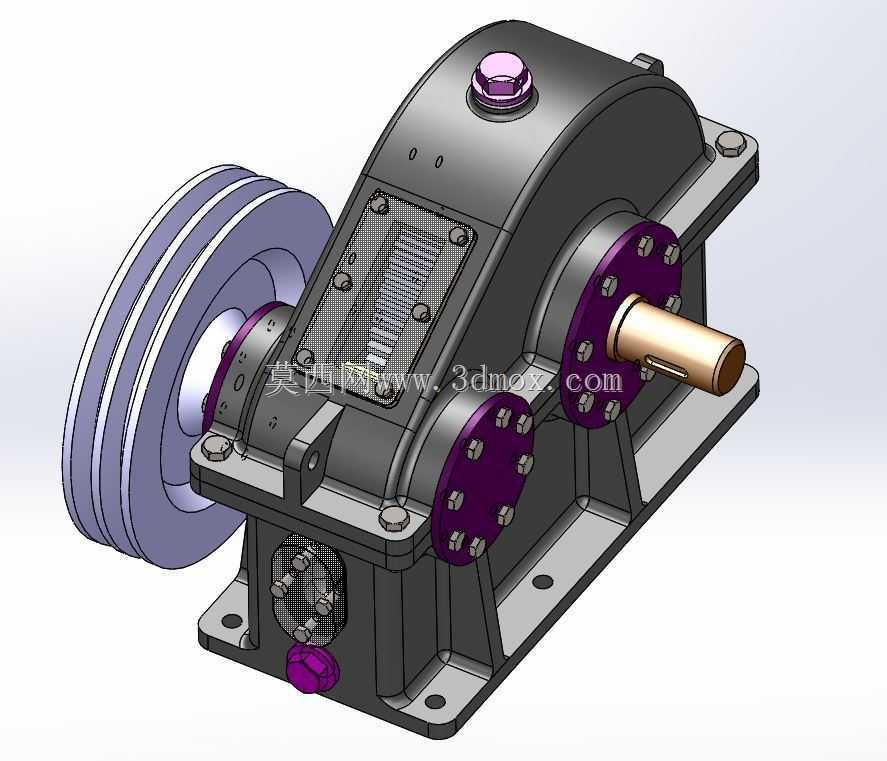

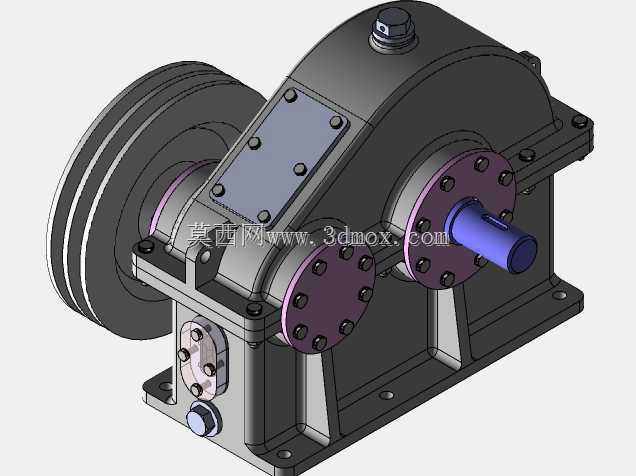

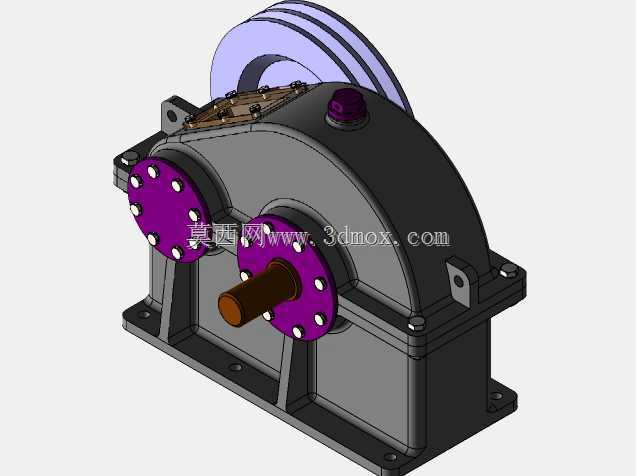

这套直齿齿轮减速结构,常配套在中小功率输送线、轻工包装辅机、小型物料搅拌设备的动力输入端,匹配常规异步电机输出端的高转速低扭矩特性,完成动力匹配后驱动后端执行机构运转。从结构布局来看,整体采用剖分式铸铁箱体作为承载基体,箱座底部预留整圈安装法兰面,法兰上的四个沉头安装孔可直接配合螺栓固定在设备机架的安装基准面上,安装时需保证输入轴带轮的中心平面与电机输出带轮的中心平面重合,避免皮带偏磨带来的额外负载与振动。输入轴端集成带轮安装位,可通过三角带连接电机输出端,带轮侧的轴承端盖采用紫色端盖配合周向螺栓锁紧,既实现轴承外圈的轴向定位,也能阻挡箱体内润滑油飞溅外泄,同时防止外部粉尘进入轴承腔。传动链采用两级直齿正齿轮啮合传动,

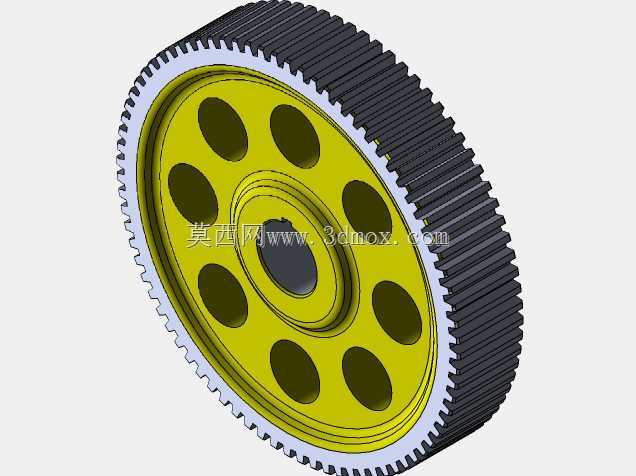

高速级小齿轮直接加工在输入轴轴段上,与中间轴上的大直径从动齿轮啮合完成第一级减速,中间轴上的小直径主动齿轮再与输出轴上的大齿轮啮合完成第二级减速,总传动比匹配常规4极异步电机的额定输出转速,可将输入转速降至适配工作机构的区间,满足低速大扭矩的输出需求。齿轮参数设计上,所有啮合齿轮均采用标准直齿圆柱齿形,加工难度低,装配时无需调整轴向错位量,相比斜齿轮不存在轴向分力,对轴承的轴向承载要求更低,适合中小载荷、连续运转的通用工况。输出轴采用加粗轴径设计,轴伸端加工有标准平键键槽,可通过联轴器或链轮直接连接负载端,输出侧的轴承端盖同样采用螺栓锁紧结构,端盖与轴的配合位置预留油封安装槽,装配时需在油封唇口涂抹润滑脂,

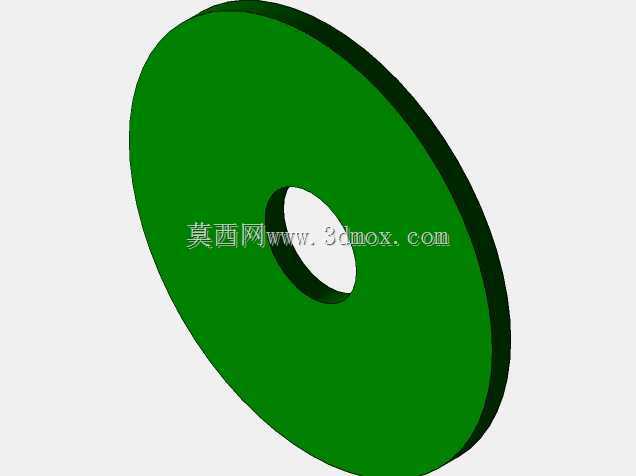

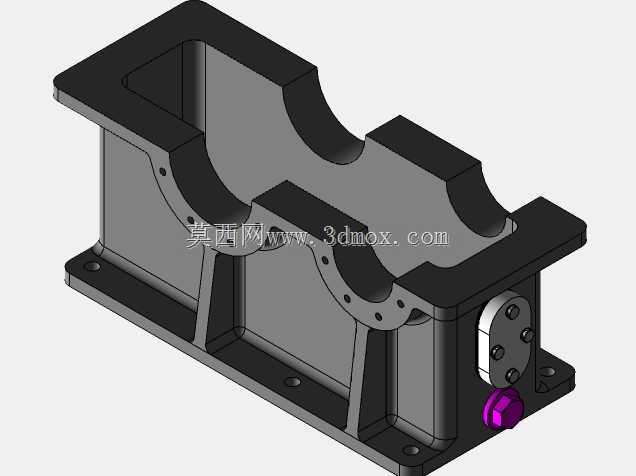

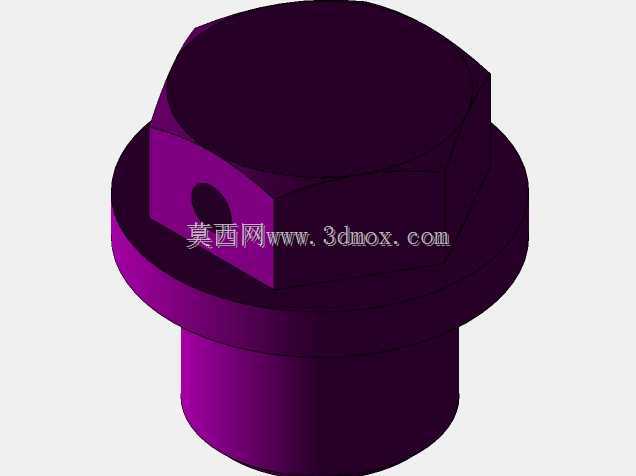

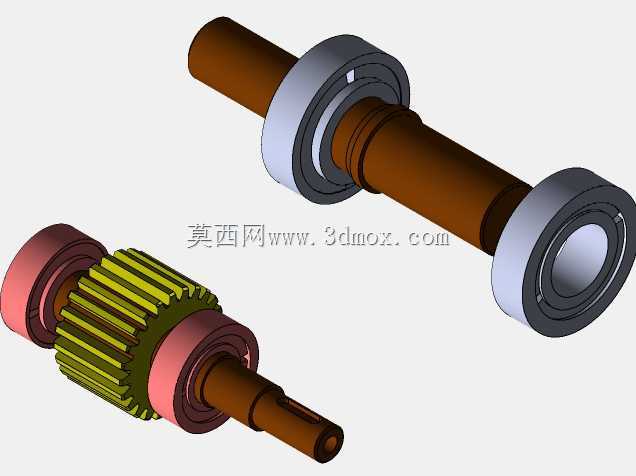

避免长期运转后出现漏油问题。箱体顶部预留透气塞安装位,也就是模型上的紫色圆形端盖位置,设备连续运转时箱体内温度升高、气压上升,透气塞可平衡箱体内外压力,避免润滑油从轴封位置被压出。箱座内部设计有齿轮润滑的油池空间,齿轮下部浸入油池合适深度,运转时齿轮带起润滑油飞溅到各啮合齿面、轴承位置完成润滑,无需额外配置强制润滑系统,结构简单维护成本低,日常维护只需定期观察油位、更换润滑油即可。中间轴与输入、输出轴平行布置,轴系两端均采用深沟球轴承支撑,轴承安装在箱体的镗孔轴承座内,装配时可通过端盖处的调整垫片控制轴承游隙,避免轴系运转出现窜动或卡滞。从安装边界来看,整体结构的重心落在箱座安装法兰的中心区域,
安装时机架基准面的平面度需控制在合理范围内,避免箱体安装后出现变形导致轴系不同心,引发齿轮偏载、轴承过早失效的问题。带轮侧的外伸尺寸需在设备布局时预留皮带安装与张紧的空间,输出轴侧需预留联轴器安装、维护的操作空间,箱体上方需预留透气塞的检修空间,方便日常检查与维护。这套结构的设计思路偏向通用化、易维护,所有零部件均采用常规机械加工工艺即可生产,齿轮、轴承、紧固件均为通用标准件,备件采购成本低,适合通用工业场景下的中小功率动力减速需求,在输送设备、小型加工专机、农用辅机等场景中都有广泛应用,结构可靠性经过长期工业场景验证,只要装配时保证齿侧间隙、轴承游隙、轴系同轴度符合设计要求,即可实现长期稳定运转,日常运维难度低,对运维人员的技术要求不高,适合非高精类的通用动力传输场景使用。
