桌面式笔具夹持抓取机械装置

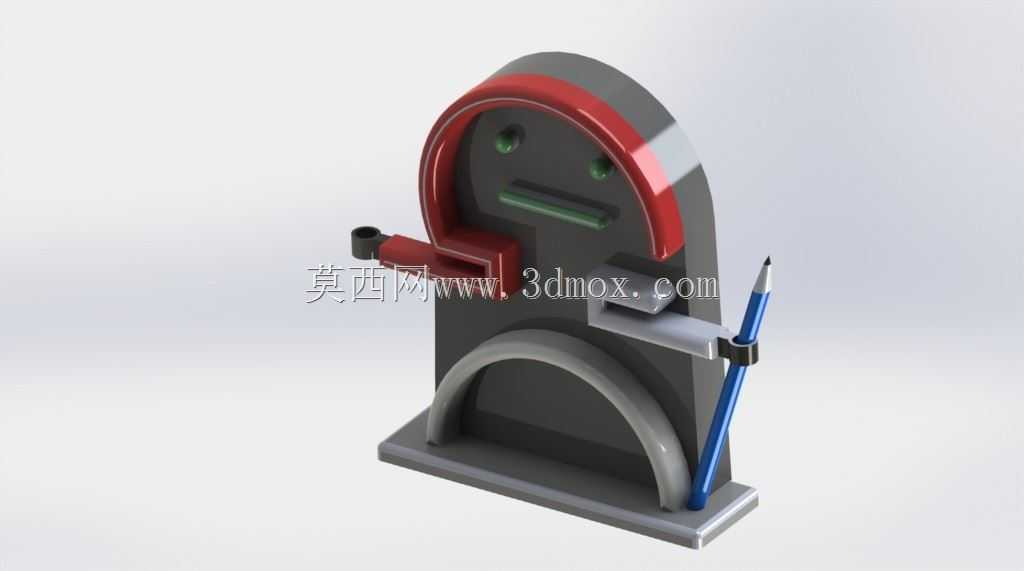

　　这款桌面式抓取装置的设计初衷，是面向小型工位的零散物件夹持需求，尤其是办公桌面、教学实训台面上的笔类细长工件的临时固定与取放作业，区别于工业产线的重载抓取设备，它的应用场景更偏向轻载、近距离、高频次的小范围操作，比如实训教学中用来演示曲柄摇杆联动的抓取动作逻辑，或是桌面工位上用来夹持书写笔、小型探针这类细长杆件，避免物件滚落桌面，同时可通过手动驱动实现夹爪的开合与摆转动作，完成物件的取放转移。从结构设计逻辑来看，整个装置采用立式基座布局，底部设置带一定厚度的矩形安装底板，底板边缘做了圆角过渡处理，既可以避免锐边划伤，也能保证放置在平整台面上时的稳定性，不需要额外的螺栓固定即可依靠自身重力保持作业姿态，

　　安装边界仅需占据A5幅面左右的桌面空间，整体高度控制在200毫米以内，不会遮挡工位上的其他操作视线。基座主体采用拱形支撑结构，下半部分的弧形拱梁既承担了上部机构的支撑载荷，也通过弧形轮廓优化了应力传递路径，避免直臂支撑带来的应力集中问题，同时拱梁的中空区域可以预留出手动操作的空间，方便使用者拨动驱动杆件带动夹爪动作。上部的夹爪执行端采用了对称式的弧形抱合结构，其中一侧夹爪集成了笔夹式的固定卡槽，可以适配直径6到10毫米的细长圆柱类物件，卡槽内侧预留了弹性形变的余量，不需要额外加装弹性垫即可依靠结构本身的抱紧力固定物件，不会对笔具表面造成压痕损伤。驱动部分采用了简易的曲柄滑块联动结构，手动拨动侧方的操作手柄时，

　　动力通过连接的短曲柄传递到摆臂，带动夹爪完成90度范围内的摆转，同时联动机构带动夹爪完成开合动作，整个动作行程经过精准计算，当摆臂转到靠近基座的位置时夹爪自动张开，摆转到外侧工位时夹爪自动抱紧，动作逻辑连贯，不需要额外的锁紧机构即可保持夹持状态。装置的外观设计融入了拟人化的造型元素，上部的弧形装饰条搭配两个圆形的定位孔，既可以作为机构的装配定位基准，也让冰冷的机械结构更具趣味性，适合放在教学场景中提升学员的学习兴趣，同时所有外露的杆件边缘都做了倒钝处理，操作时不会划伤手部。从结构可靠性角度来看，所有转动副都采用了孔轴间隙配合，装配时可以添加少量润滑脂降低转动阻力，长期使用也不会出现卡滞问题，基座与底板之间采用定位销加螺栓的连接方式，

　　拆装维护方便，若需要调整夹持范围，仅需更换前端的夹爪卡槽配件即可适配不同直径的细长物件，不需要改动整体的基座与驱动结构，具备一定的通用性。在实际使用过程中，该装置可以放置在绘图工位旁，用来夹持常用的绘图笔、划线针，需要使用时拨动摆臂即可将笔具送到手边，不用时摆回基座侧方即可完成收纳，避免笔具滚落到地面造成笔尖损坏，也可以在机械基础教学课堂上作为连杆机构的实操演示模型，让学员直观理解曲柄摇杆机构的动作传递逻辑，相比纯理论的讲解更具实操参考价值。整个装置的所有零部件都采用常见的工程塑料或铝合金材质加工即可，不需要特殊的加工工艺，普通的铣削、3D打印工艺都可以完成零件制作，加工成本低，适合个人爱好者自制或是教学器材的批量制作。
