雅马哈XV750SE咖啡馆赛车摩托车结构设计

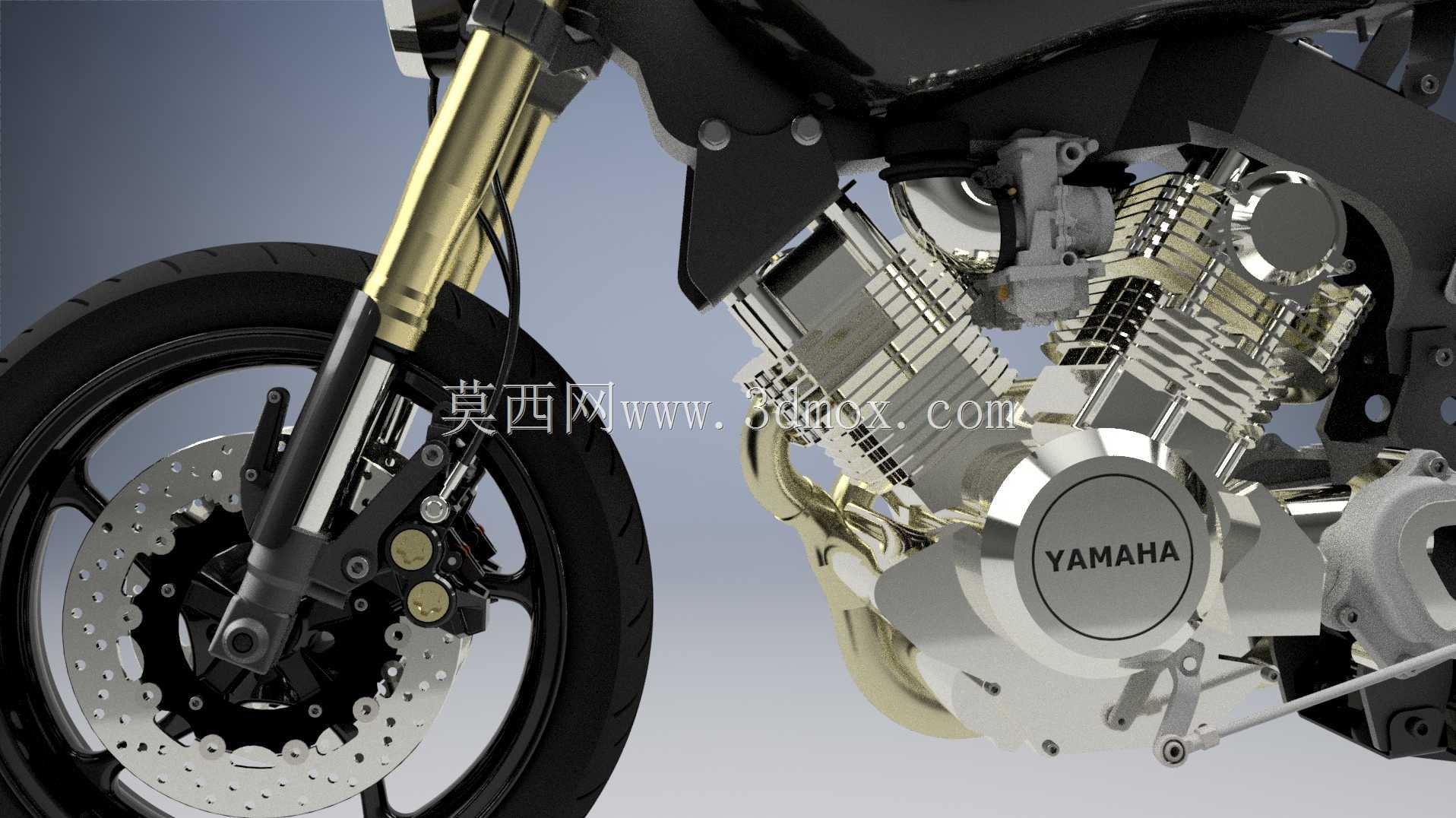

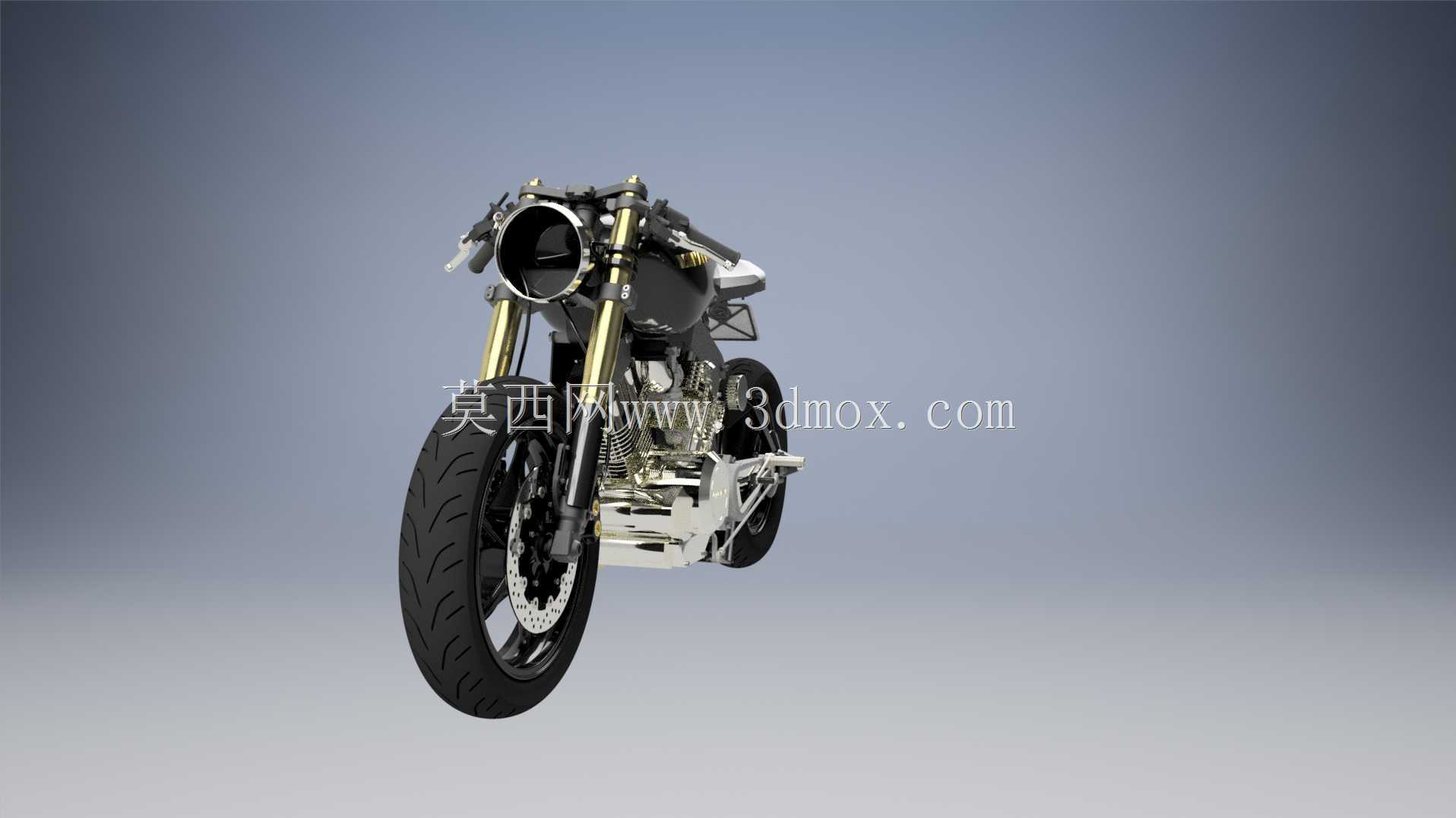

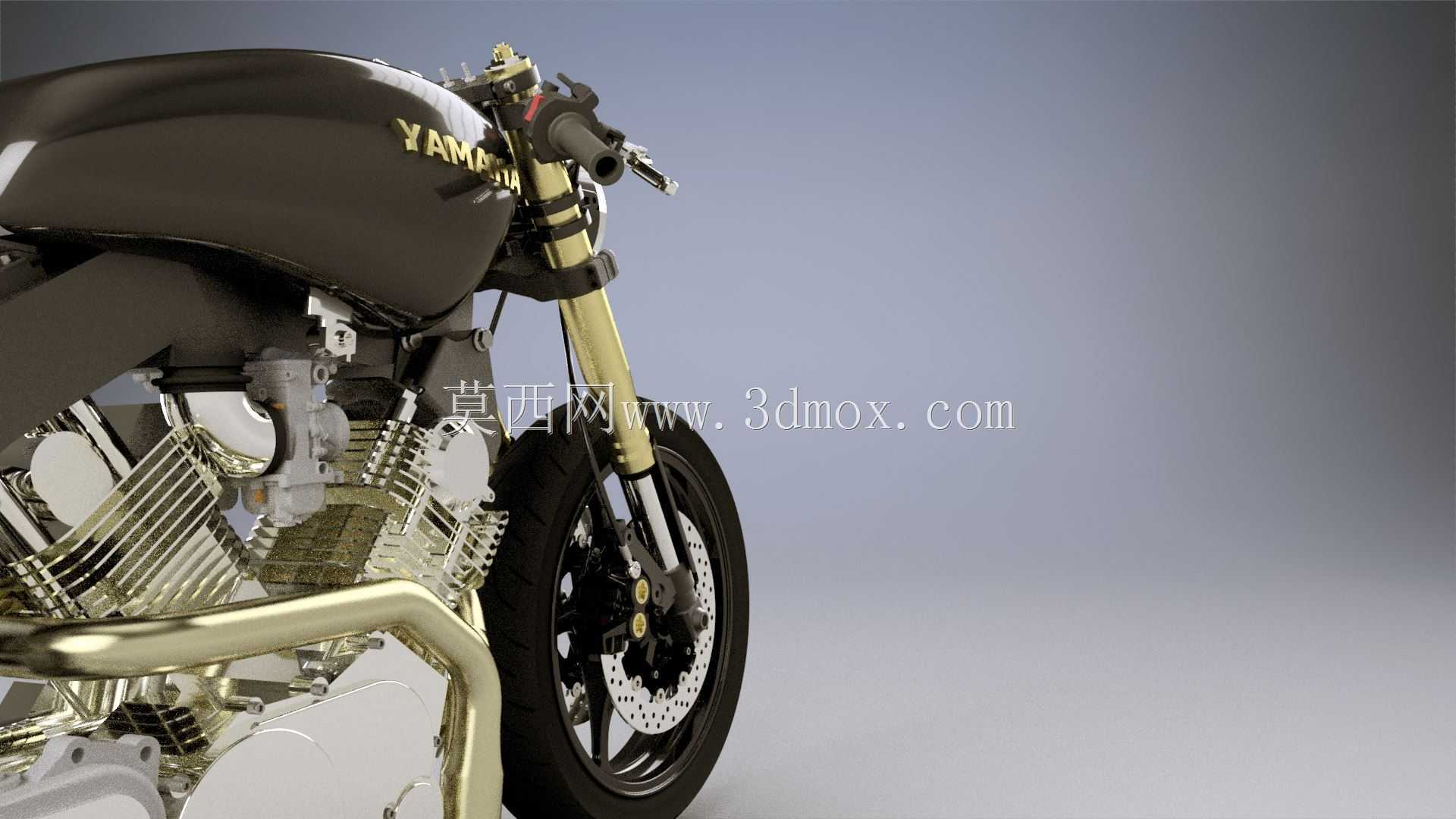

　　该作品呈现的是定制改装风格的两轮摩托车前部动力与行走系统集成结构，核心覆盖V型双缸发动机总成、前倒置减震悬架、前制动盘组、前轮总成及周边车架连接结构，可用于摩托车改装设计参考、机车结构教学演示、定制机车开发阶段的结构验证环节。从实际使用场景来看，这类咖啡馆赛车风格的机车主要面向城市道路休闲骑行、机车文化展示场景，其结构设计需要兼顾高速行驶的稳定性、制动系统的热衰减抗性、动力输出的平顺性，同时要满足改装风格下的视觉协调性要求。设计过程中首先确定了动力单元的安装边界，V型双缸发动机采用横向布置方式，缸体散热鳍片的排布角度兼顾迎风散热效率与车架的安装避让，发动机侧盖的造型与整车复古硬朗的风格匹配，同时预留了机油加注口、

　　传感器安装位的操作空间，避免后期维护时出现工具干涉问题。前悬架采用倒置式前叉结构，金色外管的设计不仅满足视觉风格需求，其管径参数经过匹配，在承受前轮冲击载荷时可将形变量控制在合理区间，前叉与上联板、下联板的连接位置做了限位结构设计，限制转向最大角度避免车把与油箱发生磕碰。前制动系统采用大直径钻孔通风盘结构，制动盘的安装孔位与轮毂轴承的同轴度公差控制在0.02mm以内，避免制动时出现抖动问题，制动卡钳的安装支架与前叉腿采用一体化设计思路，减少连接环节的装配误差，同时卡钳的位置避开了前叉减震行程的运动轨迹，不会在减震压缩时发生结构干涉。前轮采用宽幅真空胎配置，轮毂的辐条造型兼顾轻量化与结构强度，轮辋的边缘做了圆弧过渡处理，

　　减少轮胎拆装时的损伤风险。发动机周边的管线排布做了隐藏式设计，油路、线路沿着车架下管与发动机的间隙布置，既避免外露管线破坏整体视觉效果，也能减少行驶过程中管线被飞石击打损坏的概率。从安装边界来看，整个前部总成的宽度控制在820mm以内，满足常规道路通行的宽度要求，发动机最低点离地间隙为140mm，兼顾通过性与整车低趴的视觉风格，前叉的最大行程为120mm，可过滤城市路面多数细碎颠簸，同时在紧急制动时提供足够的支撑性避免点头幅度过大。结构设计中所有金属连接部位都做了应力释放考量，发动机与车架的连接点采用橡胶衬套缓冲，减少发动机运转时的震动传递到车架与手把，提升骑行舒适度，制动盘的通风孔排布经过气流模拟优化，

　　在时速60km/h以上时可形成贯穿式气流带走制动产生的热量，降低连续制动后的热衰减幅度。前挡泥板的安装位置与轮胎的间隙控制在25mm，既避免雨天行驶时泥水甩到发动机与减震部位，也不会在轮胎夹入碎石时发生碰擦。整个结构的装配逻辑遵循模块化设计思路，发动机总成、前悬架总成、制动总成、前轮总成均可独立拆分，方便后期维护更换部件，各连接螺栓的规格尽量统一，减少维修时需要携带的工具种类，适配机车改装后日常维护的实际需求。
