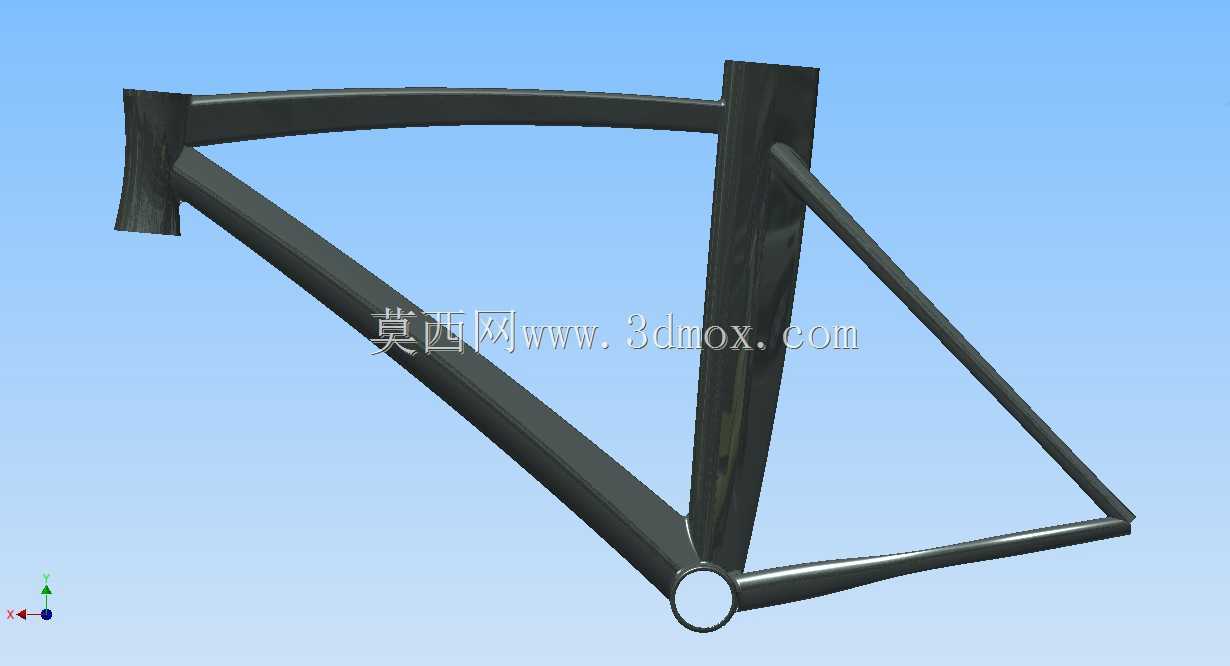

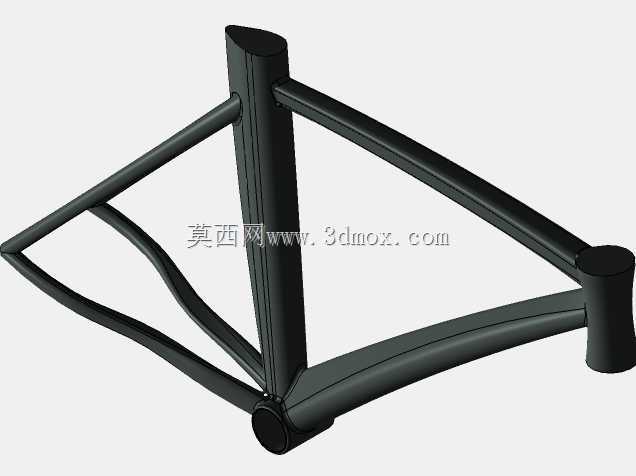

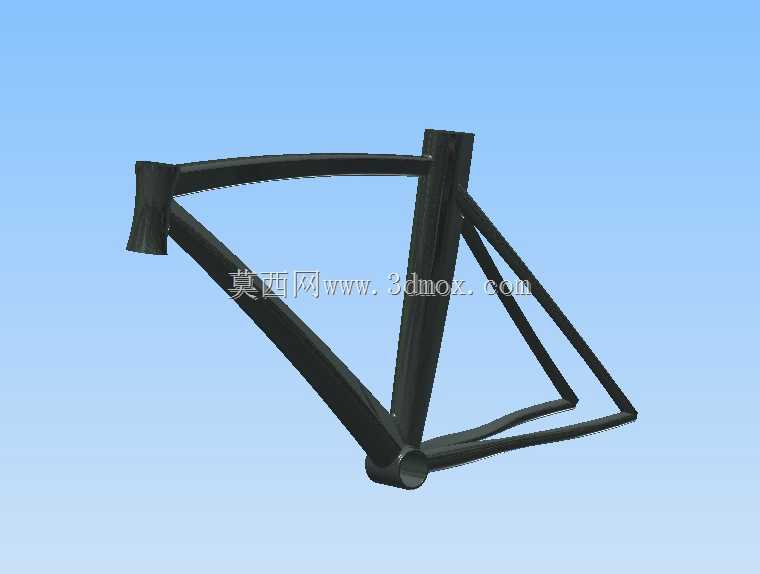

日常通勤场景下的自行车架,核心要平衡踩踏刚性、路面滤震性与长期使用的结构耐久度,这款菱形管材车架的结构逻辑,完全围绕城市铺装路面的高频使用需求搭建。从结构受力逻辑来看,上管采用微弧变径设计,从车头碗组位置的大管径逐步收窄至座管衔接处,既能够在摇车发力时抵消侧向形变,避免踩踏力通过车架结构产生不必要的损耗,也能通过管型的弧度变化过滤一部分路面传来的细碎震动,降低长距离骑行时手腕与臀部的疲劳感。下管作为整车受力最集中的主承力构件,采用椭圆截面异型管设计,相比传统圆管拥有更高的垂直方向抗弯模量,在遇到路面坑洼产生垂直冲击时,能够将冲击力均匀分散至头管与中轴两个核心衔接节点,避免应力集中导致的管材开裂。
后三角部分的后上叉与后下叉采用不对称管径设计,驱动侧的后下叉管壁厚度比非驱动侧厚0.8mm,专门抵消牙盘踩踏时链条拉力带来的单侧扭转力矩,保证高速踩踏时后轮不会出现偏摆,提升传动效率。安装边界的尺寸设定完全遵循通用通勤车的适配标准,头管采用标准1-1/8英寸无牙碗组适配口径,可兼容市面上绝大多数通勤、休闲骑行用的前叉组件,无需额外加工转接结构;中轴位置采用压入式通用接口,适配常规方孔、花键中轴组件,可匹配不同齿比范围的牙盘,满足平路通勤、轻度爬坡的不同传动需求;后叉开档尺寸为标准130mm,可兼容普通城市车轮组与内变速花鼓,无需对后叉进行撑拉调整,避免安装时破坏管材原有应力结构;座管口径为常规27.2mm,
可适配不同填充密度的减震座杆,进一步提升骑行舒适度;后叉尾端预留了标准V刹安装座,也可通过转接座适配平装碟刹组件,满足不同制动需求的改装空间。设计过程中特意对管材衔接的焊缝位置做了应力释放优化,所有管材衔接处都做了平滑过渡的补强处理,避免直角焊缝带来的应力集中问题,在头管、中轴、后尾钩三个高频受力节点,都增加了内置补强片,即使长期承载100kg以内的骑行负载,也不会出现节点开裂的问题。整车架的几何设定偏向舒适通勤取向,头管角度设置为71度,相比运动型公路车更大的头管角度能带来更稳定的直线骑行表现,在城市复杂路况下不需要频繁调整方向就能保持稳定行进;座管角度设置为73度,能够让骑行者的踩踏发力点始终处于中轴正上方,
减少长时间踩踏的膝关节负荷;轴距设定为1020mm,既保证了低速骑行时的操控灵活性,也能在过井盖、路面小障碍时保持车身稳定,不会出现过于灵活导致的晃动感。管材的壁厚选择也经过实际场景验证,主受力的下管、头管位置采用1.2mm壁厚的管材,后上叉、上管等次要受力位置采用0.9mm壁厚的管材,在保证结构强度满足日常使用的前提下,尽可能控制车架自身重量,避免整车过重导致推行、骑行时的额外负担。后尾钩采用可更换式设计,一旦发生倒车、碰撞导致尾钩变形,可直接更换标准规格尾钩,不需要对车架整体进行校正或报废,大幅降低后期维护成本。车架前三角的内部空间预留了充足的走线位置,可兼容外走线与内走线两种布线方式,不管是安装变速线管还是刹车线管,都能避免线管与管材之间的摩擦异响,也能减少线管外露带来的老化速度过快问题。针对城市骑行经常需要安装停车架、挡泥板、后货架的需求,后下叉与后上叉位置都预留了标准的安装螺孔,不需要额外打孔或者使用抱箍式固定件,就能直接适配常规规格的通勤车配件,满足日常载物、雨天骑行的实用需求。
