工业设备用直角安装支撑固定支架

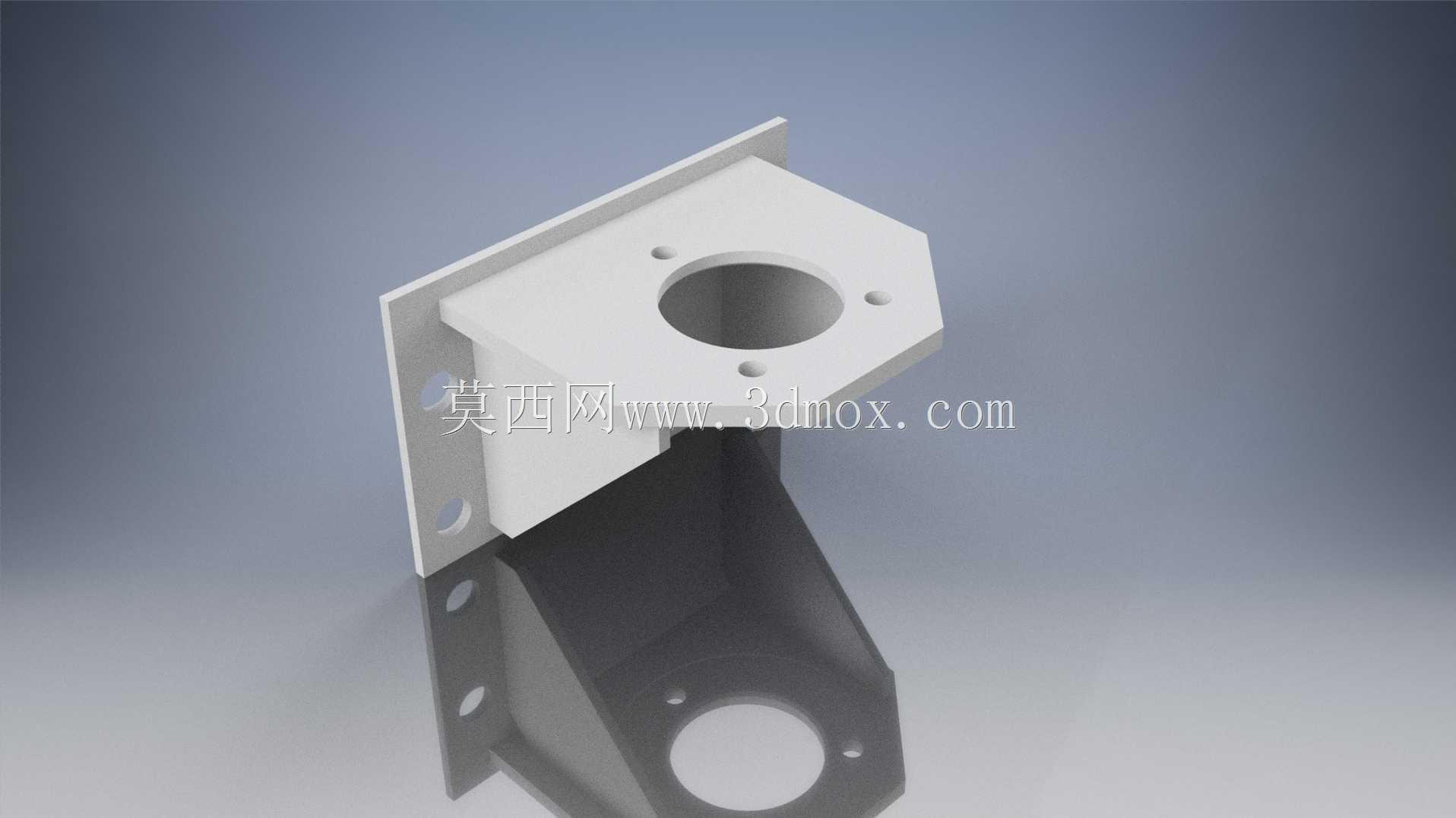

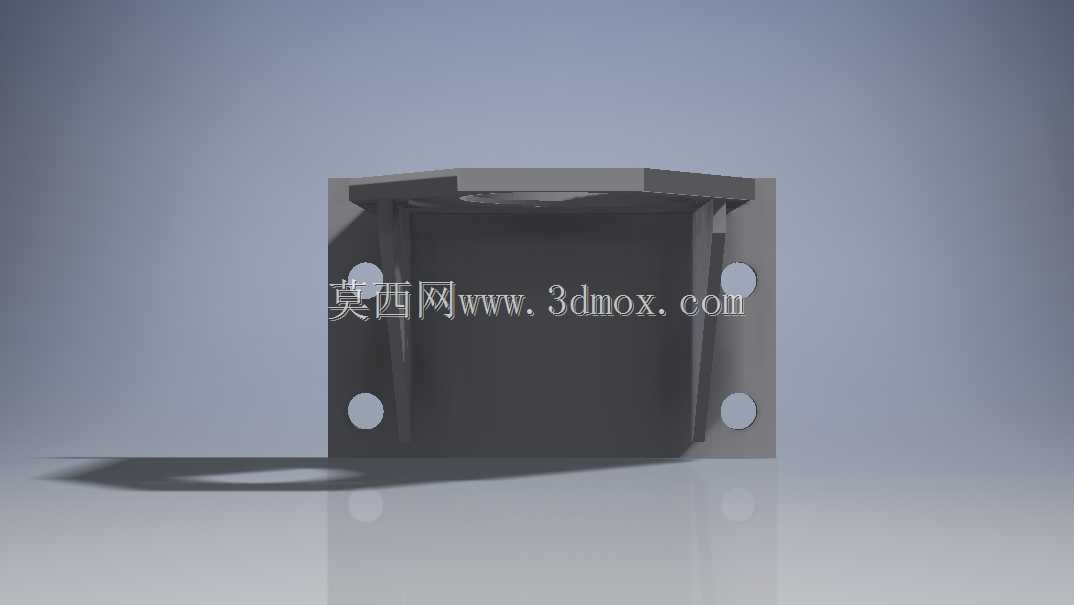

　　这类直角结构的支撑支架，多应用在工业自动化产线、小型设备机架、检测工装的侧向安装场景中，核心作用是为需要垂直于安装基面布置的功能部件提供稳定的承载与定位基准，常见于传感器安装座、小型动力头固定、管线转接座的配套结构中，能够有效抵消设备运行过程中产生的径向载荷与振动冲击，避免安装部件出现偏移、松动甚至脱落的问题。从结构设计来看，该支架采用一体化折弯加焊接的成型思路，背部的竖直安装板预留了多个沉头安装孔，可直接通过螺栓固定在设备的立面型材或者钢板基座上，安装孔的位置公差控制在±0.1mm范围内，能够保证安装后支架的水平基准面与设备基面的垂直度满足装配要求，避免后续安装的功能部件出现角度偏差。水平伸出的承载板做了切角处理，

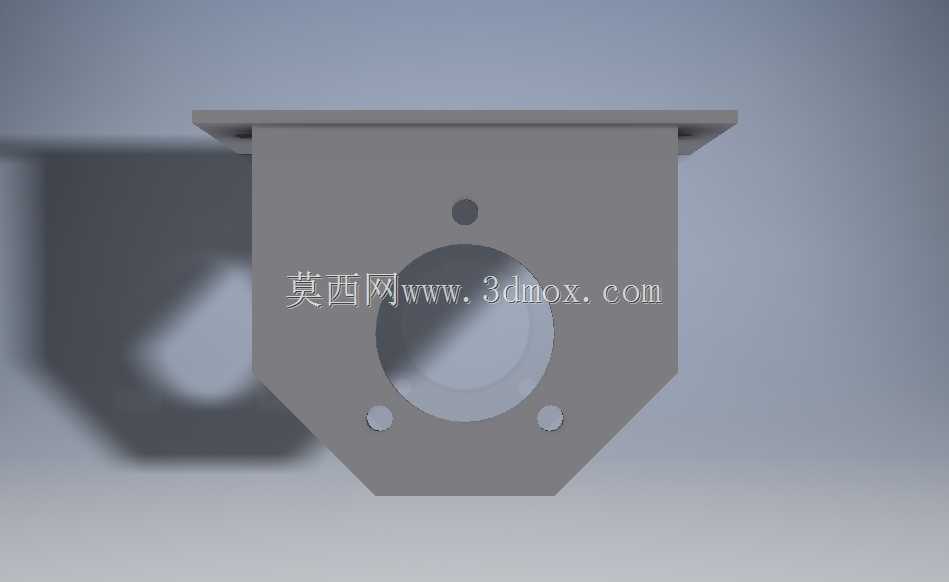

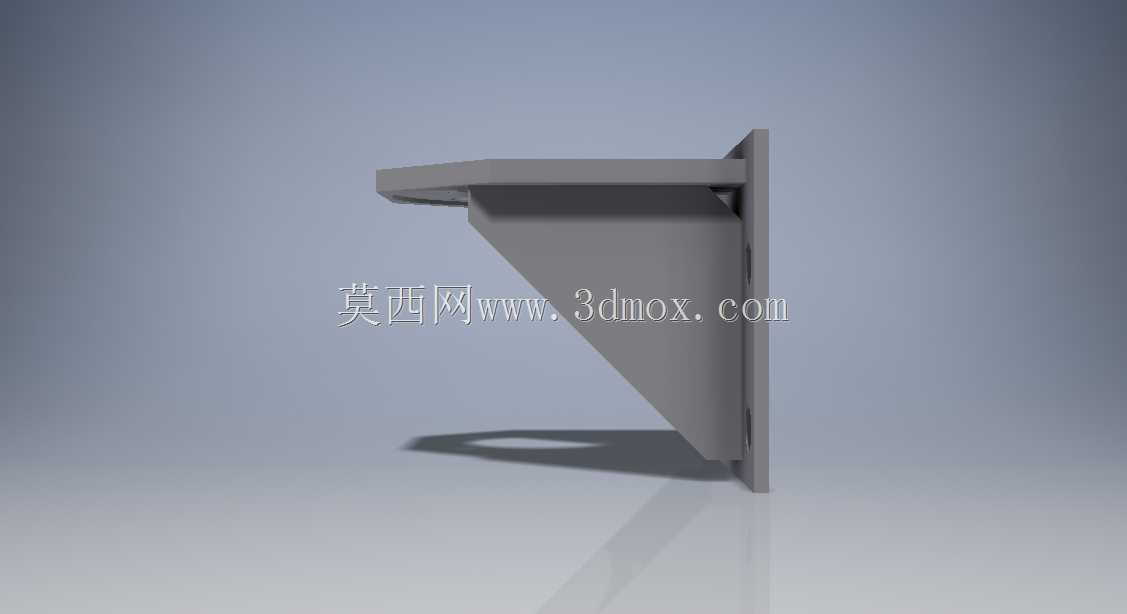

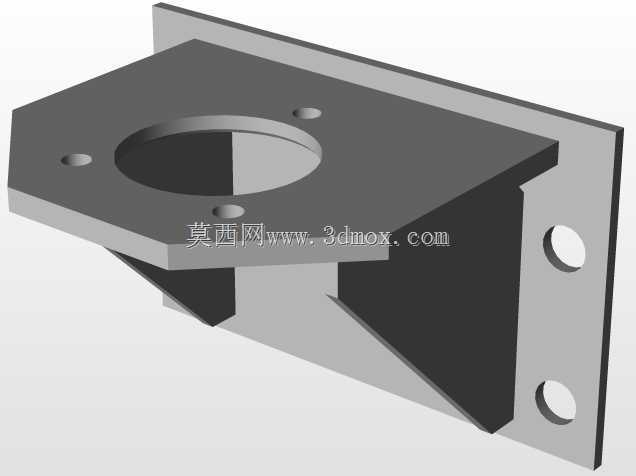

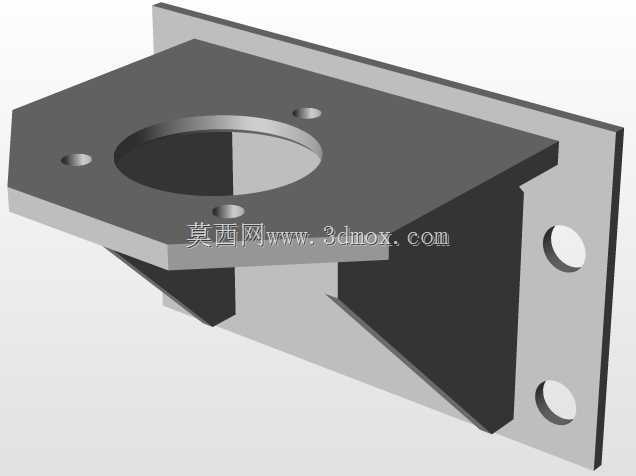

　　中间开设的大尺寸通孔一方面是为了穿过待固定部件的轴体或者管线，另一方面也能有效降低支架整体重量，减少材料用量，同时不会对整体结构强度造成明显影响，承载板上围绕中心通孔均匀布置的四个小孔，是用于固定上方安装的功能部件，孔位做了锪平处理，保证螺栓锁紧后头部不会突出安装面，避免与其他部件产生干涉。支架的转角位置设置了三角形的加强筋结构，筋板与竖直板、水平板之间采用满焊连接，焊后做了打磨去应力处理，能够大幅提升转角位置的抗扭、抗弯能力，当水平承载端承受偏载时，加强筋可以将载荷均匀传递到背部的安装板上，避免转角位置出现应力集中导致的变形甚至断裂问题。从安装边界来看，该支架的竖直安装板尺寸适配常用的40系列、80系列工业铝型材安装间距，

　　也可直接固定在厚度5mm以上的钢板立面上，水平承载板的伸出长度控制在合理范围内，既能够满足部件的安装空间需求，也不会因为伸出过长导致承载时出现挠度变形，整体结构的壁厚根据承载需求做了差异化设计，安装板与承载板的厚度大于加强筋厚度，在保证结构强度的前提下尽可能控制整体重量。在实际选型应用中，这类支架需要根据上方承载部件的重量、运行时的振动频率来校核螺栓的锁紧力以及焊缝强度，安装时需要保证背部安装面与设备基面完全贴合，避免存在间隙导致锁紧后支架出现内应力，长期运行后产生变形。支架的所有安装孔位都做了去毛刺处理，边缘位置做了小倒角，避免安装过程中划伤操作人员或者配套部件的线缆、表面涂层。中心通孔的尺寸公差按照H7级精度加工，

　　能够适配多数常规直径的轴类部件穿过，不需要额外做扩孔处理，提升现场装配的效率。水平承载板的平面度控制在0.05mm以内，保证安装在上方的部件能够与承载面完全贴合，不会出现倾斜，对于有同轴度要求的部件安装场景，该精度能够有效减少装配后的调整工作量。这类支架的结构没有多余的冗余设计，所有结构特征都服务于安装固定、承载抗变形的核心功能，没有复杂的曲面或者特殊加工特征，采用常规的激光切割、折弯、焊接工艺即可完成加工，加工成本低，量产一致性好，能够适配多数工业场景下的直角支撑安装需求，在小型非标设备、工装夹具的设计中，这类标准化的支撑结构可以直接复用，减少重复设计的工作量，缩短设备的研发设计周期。
